【結構特點】

煤礦用坑道鉆機主要用于瓦斯抽放孔、水文勘探及其它工程用孔的鉆進施工。本系統采用全液壓傳動，同軸式雙泵驅動，傳動平穩，速度調節簡便，并可組態多種聯動方式，工藝適應性強，操縱簡單。機械結構設計合理緊湊，動作可靠，且分解、連接、移動方便。鉆機采用分組式布置，全機由三大部分組成：主機、泵站和操作臺。各部分之間膠管連接，可靈活布置三者的相對位置、解體性好、便于搬遷運輸，在運輸條件較差的地區，主機可以進一步解體，本鉆機需和鉆桿、鉆機配件配套使用。

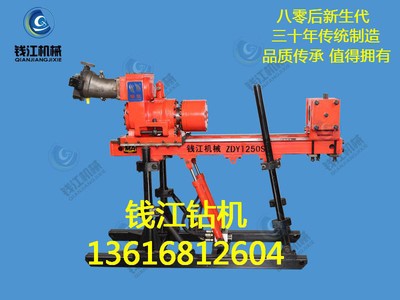

【鉆機主機】

主機由夾持器、進給裝置、液壓卡盤、動力頭等鉆機配件組成。夾持器位于鉆機前部，當鉆機鉆進作業時夾持器松開，而當需要放入鉆桿或者拔起鉆桿時，根據聯動情況會自動夾緊或放松。鉆孔作業時的進給力和起拔力由進給裝置來實現。動力頭是實現回轉的部件，主要由液壓卡盤，齒輪箱和液壓變量馬達組成。動力頭借助進給油缸沿著機身導軌的往復運動，實現鉆具的進給和起拔。液壓卡盤采用液壓夾緊，彈簧松開的常開式結構，具有自動對中、安全可靠、卡緊力大等特點，機架用于安裝進給裝置和固定鉆機。

【鉆機泵站】

泵站是鉆機的的動力源。泵站由隔爆電機、Ⅰ泵、Ⅱ、Ⅲ泵、油箱、冷卻器、濾油器、底座、履帶等組成。Ⅰ泵和Ⅱ、Ⅲ泵同軸相連，電機通過聯軸器帶動主副油泵工作。油箱是容納液壓油的容器，它置于油泵的上方。在油箱上設有多種保護裝置。

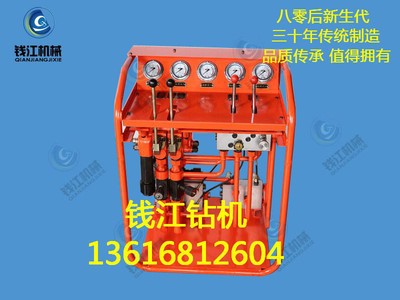

【鉆機操作臺】

操作臺是鉆機的控制裝置。由各種控制閥、壓力表和管件組成。鉆機的回轉、進給、起拔與卡盤、夾持器的聯動功能是靠操作臺上的閥類組合實現的。
