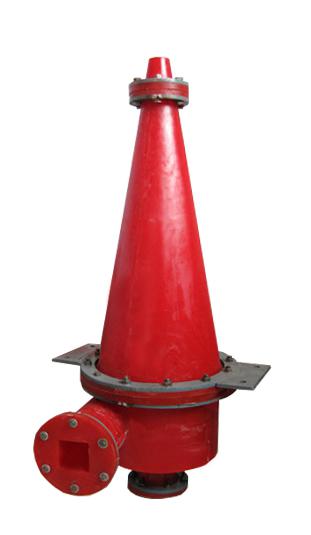

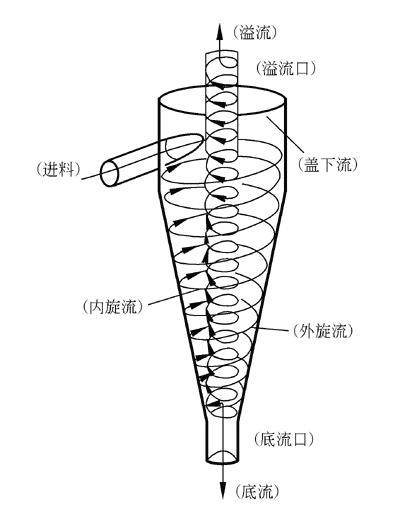

? 旋流除砂器和旋流除泥器的結構及工作原理完全相同，所以統稱為水力旋流器。 水力旋流器 是一個帶有圓柱部分的錐形容器。錐體上部?jī)?nèi)圓錐部分叫液腔。圓錐體外側有一進液管，以切線方向和液腔連通。容器的頂部是上溢流口，底部是底流口（也叫排料口）。旋流器的尺寸由錐體的最大內徑?jīng)Q定。其工作原理是離心沉降。由于粗顆粒與細顆粒之間存在著粒度差（或密度差），其受到的離心力、向心浮力、流體曳力等大小不同，受離心沉降作用，錐體中間產生一個低壓區，形成一個氣柱，造成真空，起抽吸作用，大部分細顆粒在旋流的作用下由上口溢流管排出，重顆粒甩向桶壁，沿桶壁下滑，從下口排出。
旋流除砂器
一、非金屬礦濕法選礦工藝中，原礦經搗漿分散后，漿液中含有一定量的石英砂或雜質，因此除砂與除雜是超細分級的前提。使用水力旋流器進行除砂作業將顯示出較大的便利。
根據原礦雜質含量、粒度分布、處理能力等情況確定使用旋流器的型號及規格。目前較為常用的除砂旋流器規格有Φ350、Φ300（分離粒度為200目），Φ150、Φ75（分離粒度為325目），Φ50（分離粒度為600目）。但由于原礦性質不同，有時往往采用幾種設備或幾種規格不同的旋流器串聯方能達到工藝要求。
二、水處理應用。水力旋流器是去除工業及民用水中含泥砂等微小固體顆粒的理想產品，不需要任何外來動力，節能、環保、效率高，管理方便，使用壽命長，對水無任何污染等特點。特別適合地下水含砂量較高的自備井和深井泵使用。廣泛應用于化工、環保、食品、醫藥等部門。
超細分級旋流器
用于微細顆粒的分級時，一般選用Φ10-Φ50mm聚氨酯旋流器。用于超細分級的旋流器帶有較大的圓柱體部分和小的錐角部分，采用聚氨酯材料制作，使其耐磨性能良好且無有色體污染。

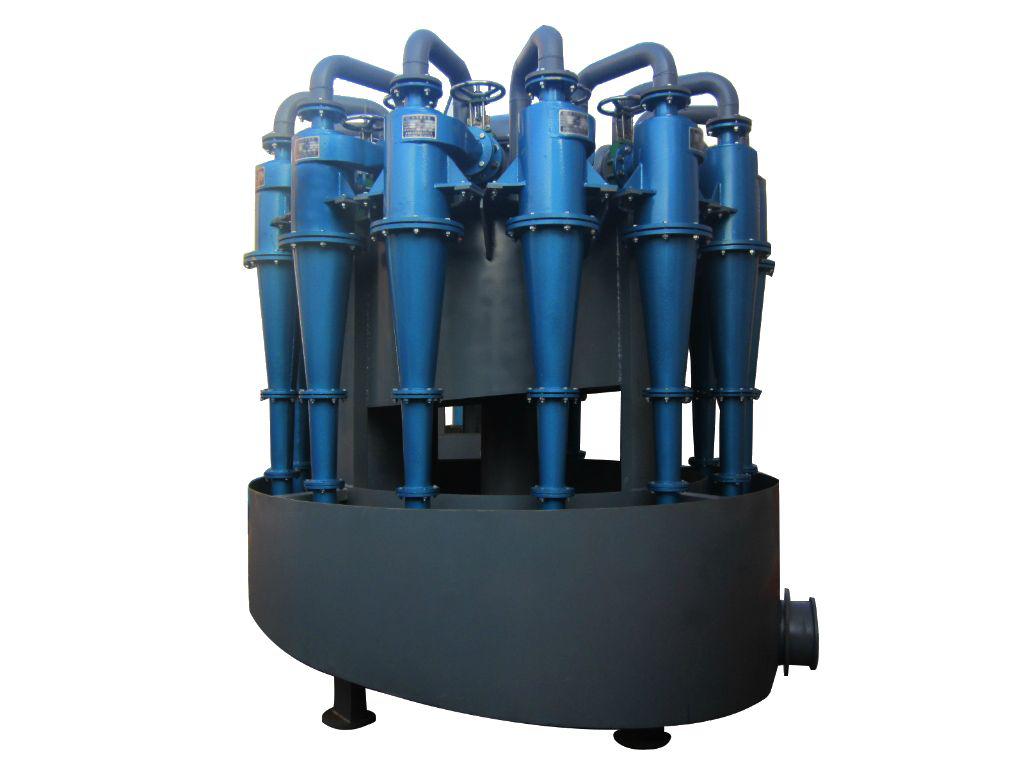

由于旋流器直徑較小，單臺旋流器處理能力較小，一般并聯成組。
我廠水力旋流器 優點：
采用進口聚氨酯又稱聚氨酯甲酸酯，是一種介于塑料和橡膠之間的高分子聚合材料。它既具有塑料的高強度，又具有橡膠的高彈性，是一種綜合性能優良的新型耐磨材料。它具有許多優良的性能，耐磨性能高，居于合成材料之首，甚至超過某些合金鋼。采用聚氨酯作為水力旋流器的襯里，其使用壽命為高鉻鑄鐵的四倍，丁氫橡膠的四倍，天然橡膠的八倍。聚氨酯的邵氏硬度在 17~97 范圍內，以 85~90 時耐磨性**。
◆結構簡單，易于安裝和操作；
◆體積小，占地面積小，處理能力大，運行費用低；
◆處理工藝簡單，運行參數確定后可長期穩定運行，管理便利；
◆用途廣泛，耐磨性能好，使用壽命長，分選精度高，效率高。
◆可根據用戶需要設計專用旋流器。
水力旋流器參數
型號
FX
長寬高
壓力Mpa
進口外徑
進口內經
溢流口
高/螺桿距/內經
沉沙口mm
處理量（m3/h)
重量
25
70/65/300
0.1-0.2
8
3
0.5
50
160/155/350
0.1-0.4
11-16
3-8
1-2
75
240/230/700
0.1-0.4
100
18
100x75x16
6--8
2--5
7
100
268/215/650
0.06-0.35
60卡箍
60卡箍
60卡箍
12--14
5--12
13
125
250/240/650
0.06-0.35
145
55
145x100x50
14--16
8--15
17
150
280/295/900
0.06-0.35
195
60
195x160x55
16
11--20
30
200
435/335/1050
0.06-0.35
200
65
200x160x60
22--25
25--40
35
250
540/375/1180
0.06-0.35
200
75
200x160x70
22--25
40--60
60
300
665/420/1220
0.04-0.3
200
80
200x160x80
22--25
45--85
80
350
775/490/1300
0.04-0.3
245
85方口
270X240x120
40--45
60--100
95
500
850/640/1920
0.03-0.3
245方口
100方口
320x290x135
40--45
140--260
200
610
895/830/2050
0.03-0.3
145方口
170-200
75-12
200-300
265
660
1140/1110/2635
0.03-0.3
180-240
80-150
250-350
480
710
1120/950/3000
0.03-0.4
220-300
60-180
400-550
850
1600/1300/3300
0.03-0.4
260-340
80-200
600-850
