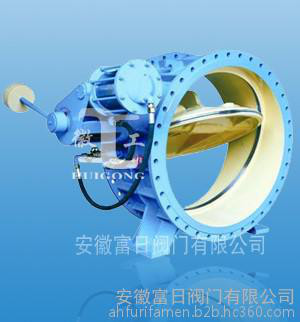

液力自動閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。
技術特點：液力自動閥
阻力�。翰捎脫Q向閥控制技術，大閥板開啟度高，阻力小，阻力系數0.3—1.1；
體積小：閥體采用蝶式結構，體積只有同口徑多功能水利控制閥的1/3—1/5；
重量輕：重量只有多功能水利控制閥的1/3—1/5；
液力自動閥
壽命長：采用斜置密封幅，具有密封面磨損自動補償功能，使用壽命大幅延長；
自動控制：閥門與水泵通過管內介質連鎖，泵閥聯動，無需人工干預，泵開閥開，泵停閥閉；
節能降耗：利用介質壓力驅動，無需外接動力，節能降耗；
密封良好：采用軟硬組合雙重密封技術，有效解決了大口徑閥門的密封難題，可長期確保“0”泄漏；
啟閉輕松：大閥板采用偏心結構，摩擦力矩小，啟閉輕松；液力自動閥
維修方便：控制系統零部件均外于閥體外面，調試簡單，維修方便，可在線檢修。
液力自動閥工作原理
1、開閥
按下啟動按鈕SB2時，時間繼電器KT和接觸器KM2同時動作，先導泵啟動，電磁閥關閉。
先導泵出口壓力水經單向閥進入活塞缸，推動活塞左行，通過活塞桿、連桿帶去吧閥桿，將小閥板開啟；時間繼電器KT在設定時間（5-10秒）過后失電，KM1接觸器失電，先導泵斷電停止供水，同時接通軸流泵控制電源，水泵啟動，大閥板在水流的推動下，完全開啟；
2、關閥
按下停止按扭TA時，水泵（軸流泵）停止工作，閥前失壓，大閥板大重力作用下迅速關閉，截?cái)嘟^大部分回水；同時，電磁閥導通，活塞缸失壓，平衡錘通過閥桿帶動小閥板緩慢關閉，泄除一部分回流水，以消除部分水錘壓力，防止產生破壞性水錘，確保管網設備安全。
該閥除具備液力自動閥的技術特性和主要優點外，還獨具以下特點：
1、更安全：閥門的啟閉與管網壓力無關，不受管網壓力大小的影響；小閥板的關閉由平
2、衡錘控制，事故停電時能自動緊急關閥，更加安全；
3、更可靠：電磁閥為常開型，事故停電時能自動開閥，防止事故發生；該閥選用進口優質產品，更加可靠；
4、壽命長：先導泵每次只工作出努力-10秒，工作時間短，使用壽命長。
液力自動閥技術參數：
名稱
公稱通經mm
適用溫度℃
適用介質
流阻系數
**工作壓力（Mpa）
參數
DN150-DN2000
0-120
泥污、污水 油品、海水
0.3-1.1
≥0.1
名稱
開關時間 （可調）
開閥時間 （可調）
結構長度標準
法蘭標準
泄漏量
參數
快關1-3秒 慢關5-90秒
20-60秒
GB2221-89
GB/T79-94
GB/T13927-92
液力自動閥主要材料：
零件名稱
閥體
閥芯
閥軸
密封面
填料
材料名稱
球墨鑄鐵
球墨鑄鐵
X；丁晴橡膠
O型密封圈 耐高溫墊 柔性石墨
碳鋼
碳鋼
不銹鋼
H； 不銹鋼
不銹鋼
不銹鋼
Y；硬質合金
液力自動閥主要尺寸公稱通經
D1
D2
L
Z-￠d
重量
150
285
240
210
8—￠22
65
200
340
295
230
8—￠22
75
250
395
350
250
12—￠23
100
300
445
400
270
12—￠22
150
350
505
460
290
16—￠22
180
400
565
515
310
16—￠27
220
450
615
656
330
20—￠26
265
500
670
620
350
20—￠26
290
600
780
725
390
20—￠30
480
700
895
840
430
24—￠30
830
800
1015
950
470
24—￠33
1280
900
1115
1050
510
28—￠33
1620
1000
1230
1160
550
28—￠36
1820
1200
1455
1380
630
32—￠39
2350
1400
1675
1590
710
36—￠42
2800
1600
1915
1820
790
40—￠48
5200
1800
2115
2020
870
44—￠48
6050
2000
2325
2230
950
48—￠48
7300
2200
2550
2440
1000
52—￠52
8850
2400
2760
2650
1100
56—￠56
10800
