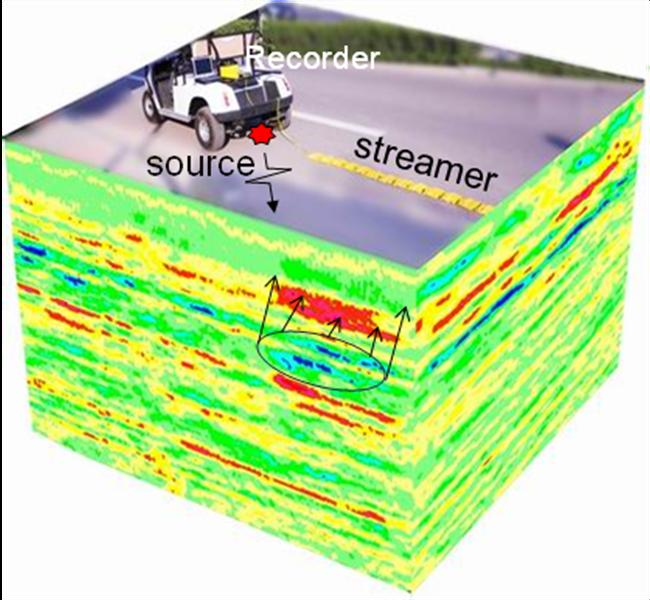

RDscan是一種聲頻地震波散射成像技術，主要用于城市道路、地鐵、場地的工程地質勘查、工程病害診斷和工程治理效果評價等領域。包括地下空洞，注漿效果等探測。RDscan 是一種全新的掃描式場地探測技術。它基于聲波散射原理，使用合成孔徑成像技術。RDscan 分辨率高、探測深度大，分辨率可達 20cm，探測深度可達 30m，對松散區、空洞、地下埋藏物特別敏感，是淺層高分辨勘探的有效手段。
配置的拖曳式檢波器串免插拔，不損壞地面，不中斷交通。
與TD-DC電磁可控震源配合可實現半自動化檢測。
1. RDscan空洞探測系統
主要性能指標： 采樣率： 6 微秒 工作頻率： 20Hz-16KHz A/D 數位轉換： 24位 采集通道數： 32道 探測深度： 20-50米 探測精度： 0.2-0.5m 2. 技術背景
隨著城市的發展，道路、地鐵以及地下結構等工程建設迅猛發展，道路塌陷等次生災害頻繁發生。工程地質勘查、工程災害診斷等服務需求益日激增，需要探測的深度由3m增加到60m。地震與電法勘探不但分辨率低，而且難以適應城市道路與交通的嚴酷環境。地質雷達的分辨率雖然很高，但是探測深度太淺，難以解決實際的工程需要。目前，城市內50m深度的探測對工程物探領域還是一個空白。RDscan技術正是為填補這一空白而開發的。 3. 技術特點
1）. 分辨率高，探測深度大：垂直分辨率達15cm，相當于400M雷達；探測深度50m，相當于雷達探測深度的10倍；
2）. 抗干擾性強，不需中斷交通；
3）. 拖纜接收，不破損路面，檢測速度快；
4）. 實時成像，現場掃描成像，即時發現地質問題；
深藍色區域（畫邊框）的是需要補漿加固的位置。
RDscan空洞探測系統的技術優勢
技術性能優勢
在工程物探領域，地質雷達的分辨率是**的，反射地震的探勘深度是最大的。對于城市的探測目標，RDscan比地震和地質雷達更具優勢。分辨率比地震高一個數量級，探測深度比地質雷達高一個數量級。性能比較如下表。技術類型 頻率Hz 波長m 分辨率m 探測深度m 反射地震 50-100 10-20 5-10 100-200 地質雷達 100M 1.2 0.6 5 400M 0.3 0.15 3 RDscan 1K-4K 0.25-1 0.13-0.5 30-60
由上表可知，RDscan的分辨率與400Mhz地質雷達相當，但是探測深度是地質雷達的10-15倍，這是RDscan魅力之所在。
