產品簡介: CUGDCX-1高密度電法儀既可以做電阻率層析成像探測，亦可做極化率層析成像探測�？捎糜谡业V、找水、工程及水文地質勘探、地下建筑體（古 墓、防空洞）以及地下溶洞、地裂縫等勘探。此產品突破傳統設計方式，獲得多項。 礦、金屬礦等固體礦產勘探； 土壤分層、溶洞探測、地基、管線及堤壩滲漏探測等工程地質探測； 地下水分布、環境地質監測、地下水污染等水文地質探測； 基巖界面探測、斷層（地裂縫）探測、山體滑坡、采空區、塌陷等災害地質探測； 古墓及地下建筑體探測； 監測前兆變化； 油井壓裂裂縫方位探測、注水井水流方向測量 電極布設一次完成，減少因電極設置而引起的故障和干擾，實現野外數據的快速和自動測量； 多種測量裝置可供選擇，針對不同的地質條件選擇電極排列方式，可獲得較豐富的關于地電斷面結構特征的地質信息； 自動補償自然電位，提高數據的可靠性； 雙向覆蓋電纜可以實現“滾道”覆蓋測量，野外布設測線簡單； 自主設計高壓電源供電箱，可調節電壓范圍，供電穩定； 工控機實時處理、顯示測量剖面視電阻率斷面圖； 與傳統的電阻率法相比，成本低、效率高、信息豐富、解釋方便、勘探能力顯著提高。 儀器配置模擬器，可自行檢測儀器性能，及時排除問題。 性能指標： 電位測量范圍 &plun;4V；精度優于&plun;0.3%；分辨率1μV； 電流測量范圍 &plun;2A；精度優于&plun;0.5%；分辨率1μA； 工頻抑制 優于-70dB； 老河口地質勘探機器工程地質勘察鉆機多種型號圖片 型號:JX203662CUG-C5管道機器人 型號:JX203658CUGJD-C鉆孔多功能成像儀 型號:JX203657CUGDCX-1高密度電法儀 【溫馨提示】
本公司產品因產品種類繁多，詳細配置請致電咨詢！
[河北慧采科技開發有限公司]——是集科研、開發、制造、經營于一體，的工程試驗儀器專業制造實體。公司主要經營砼混凝土儀器,水泥試驗儀器,砂漿試驗儀器,泥漿試驗儀器,土工試驗儀器,瀝青試驗儀器,公路集料儀器,防水材料儀器,公路儀器,路面試驗儀器,壓力試驗機養護室儀器及實驗室耗材等上百種產品。 在以雄厚的技術底蘊在強化自主開發的同時，積極采用國內外先進技術標準，尋求推進與大專院校，科研單位的協作互補，以實現新產品開發的高起點，在交通部、建設部及科研所專家們的指導下，產品不斷完善，不斷更新。已廣泛用于建材，建筑施工，道橋建設，水電工程和機械，交通、石油、化工等領域的質量檢測。并同國內外各試驗儀器廠建立了長期合作關系，嚴把質量關，更優惠！ 公司擁有現代化鋼構倉庫4000多平方米，并配備業內先進的裝備設施，車輛出入方便，倉庫管理實現標準化、高效化管理，確保儀器設備不斷貨。 全球眾多眾多知名試驗儀器及測量、測繪電子廠家直供，國內外一線知名儀器品牌匯聚于此，更是眾多新品上線網購平臺的之地。全國服務隊伍專業快捷服務，完善的呼叫中心服務體系，咨詢熱線：[]迅速解決客戶問題，專業提供優質高效的售后服務。 慧采為您提供詳細的產品、產品圖片等產品介紹信息，您可以直接聯系廠家獲取產品的具體資料，聯系時請說明是在慧采看到的，并告知型號
【關于合作】
我們本著精益求精、經銷誠實守信、服務熱情周到的服務宗旨和協助伙伴成就事業從而成就自己的事業的立業精神，為客戶提供的品質和服務。因產品種類多 沒有一一上傳,如有需要,請聯系我們。
【關于發貨】
我們會在確認合作方式以及合作達成時為您發貨考慮到成本的因素，我們一般采用物流發貨，不過請您放心，因?yàn)槲覀兊耐獾乜蛻?hù)非常之多，基本上我們業務已經覆蓋全國，所以物流公司都是我們精心篩選的，不管是發貨時間，還是都是滿意的，同時我們?cè)诮桓段锪鞴竞髮⒃跁r(shí)間告知客戶，并且我們會將物流費用一并告知發貨打包我們都有專人嚴格檢查商品的質量的，請放心購買。 老河口地質勘探機器工程地質勘察鉆機
【河北慧采科技開發有限公司】安全放心購物企業★★一站式工業品采購平臺★★工業產品品牌★★河北誠信民營企業單位★★18屆誠信服務單位★★撥打電話請告訴我產品訂貨號，
【老河口地質勘探機器工程地質勘察鉆機一共有★★30★★多種型號以上只顯示1-3種型號，如沒有合適您的產品請咨詢 河北慧采科技開發有限公司】 老河口地質勘探機器工程地質勘察鉆機多種型號內容

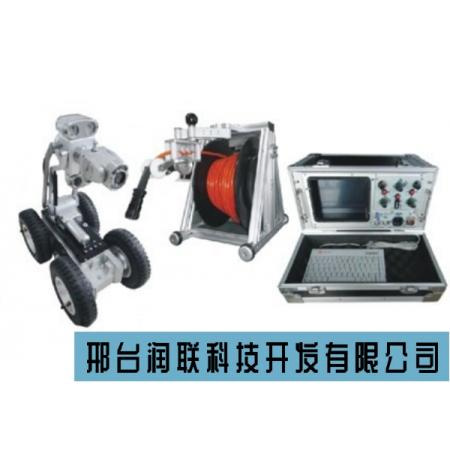

型號:JX203662CUG-C5管道機器人
CUG-C5 管道機器人由爬行器、鏡頭、電纜盤和主四部分組成。其中，爬行器可根據功能需求搭載不同規格型號的鏡頭（如：旋轉鏡頭、直視鏡頭、魚眼鏡頭），并通過電纜盤與主連接后，受控于主的操作命令，如：爬行器的前進、后退、轉向、停止、速度調節；鏡頭座的抬升、下降、燈光調節；鏡頭的水平或垂直旋轉、調焦、變倍等、前后視切換等。在檢測過程中，主可實時顯示、錄制鏡頭傳回的畫面以及爬行器的狀態信息（如：氣壓、傾角、行走距離、日期時間），并可通過鍵盤錄入備注信息。通過內置的無線傳輸（可選），可將畫面實時傳送到200m范圍內的其它上顯示，從而實現遠程監視。
1、市政排水管道（污水、雨水）
2、供水管道
3、搶險救援
4、適用管徑為200~2000mm
5、石油、燃?xì)鉄崃艿?br /> 使用C5對排水管道或管網進行快速勘查驗收、普查評估，并可結合“PipeSight管道判讀報告軟件”對檢測進行判讀分析、生成專業的檢測報告和直觀的電子地圖；結合“PipeInclination管道傾斜角度檢測分析軟件”可實時繪制出被檢測管道的傾斜(坡度)趨勢；使用魚眼鏡頭并結合“PipePano管道全景檢測分析軟件”可生成管道內壁的全景圖像，以便進行更加精細、可量化（測量管徑、裂縫寬度等）的分析和判讀。
類別
序號
部件名稱
數量
技術參數
備注
標準配置
1
旋轉鏡頭
1個
1、防護等級：IP68，水深≥10米；
2、工作溫度：≥-10℃，≤50℃；
3、鏡頭旋轉：電動旋轉，水平方向360度無限旋轉，垂直方向2*135度旋轉，可一鍵自動歸位；
4、視點指示：時鐘表示法指示目前頭方位。
5、裂縫測量：具備激光測量裂縫功能。
6、照明光源：56Lm（8顆7Lm白色LED燈）；
7、調焦變倍：自動對焦，可手動調節。120:1變倍（10:1光學，12:1數字)；
8、成像芯片：彩色1/4"CCD；
9、視角：水平57.8度（廣角），1.7度（遠視）；
10、分辨率：≥44萬像素；
11、靈敏度：感光度0.01LUC(星光式)
12、尺寸：80mm*190mm。
13、兼容性：可裝載到不同型號的爬行器上使用。
2
全景鏡頭
1個
1、防護等級：IP68，水深≥10米；
2、工作溫度：≥-10℃，≤50℃；
3、照明光源：140Lm（20顆7Lm白色LED燈），紅外感光技術，自動調節亮度；
4、成像芯片：彩色1/4"CCD；
5、視角：195度；
6、分辨率：≥44萬像素；
7、靈敏度：0.01LUC；
8、兼容性：可裝載到不同型號的爬行器上使用。
3
S型爬行器
1臺
1、防護等級：IP68，水深≥10米；
2、工作溫度：≥-10℃，≤50℃；
3、適用管徑：300mm~2000mm；
4、適用管道：城市合流污水、生活污水及工業廢水、城市雨水或供水管道；
5、材料：黃銅、鍍鎳、不銹鋼、鋁（經防腐處理）；
6、鏡頭升降：電動升降架，落差可達270mm（升降架升至高時，頭中心離地面495mm，升降架降至低時，頭中心離地面225mm）；
7、離合：電動離合；
8、驅動：雙90W直流電機，6輪驅動，拖力200磅，大行走速度可達27m/s；
9、爬坡：根據管道狀況不同，大爬坡能力45°左右。電纜線長度120m時，爬行器的大爬坡度能力≥55°；
10、重心：合理的重心設計，能有效防止翻車，鏡頭升降臺降至低時，爬行器的大抗傾斜能力≥60°；
11、轉向：500mm以上管道可通過90°的轉彎，800mm以上管道可實現管道內掉頭操作；
12、電路保護：電機堵轉、過流、過壓自動保護；
13、照明光源：5顆高亮LED照明燈，大功率為90W，光照強度為1500cd，光強亮度可調，具有聚光及泛光；
14、后視鏡頭：集成后視鏡頭及照明燈光，用于爬行器回收期間觀察倒車及線纜回收情況；
15、兼容性：可與不同型號的電纜盤或鏡頭搭配使用；
16、車輪：配有大、中、小三組輪子，可使用加寬器加寬輪軸，以適用于不同的管徑；
17、尺寸：450mm*170mm；
18、重量：22kg。
4
主控器
1套
1、控制單元：可控制爬行器的前進、后退、轉向、停止、速度調節；鏡頭座的抬升、下降、燈光調節；鏡頭的水平或垂直旋轉、調焦、變倍、前后視切換、視點指示開關等；可外擴無線控制或者連接控制線控制。
2、顯示單元：12.1寸工業級高亮液晶觸摸屏，分辨率1024*768，具備防眩目功能，強光下可視；
3、存儲：G固態硬盤（可擴展更大容量），數據直接存儲，無需外接存儲裝置
4、接口：集成輸出、USB接口、數據、電源電纜接口。
5、錄入功能：可外接USB鍵盤或通過觸摸屏輸入，輸入的文字可以為中、英文等；
6、信息顯示：可實時顯示出日期時間、爬行器俯仰角、爬行器翻滾角、氣壓、爬行距離、鏡頭離地高度等信息，并可設置這些信息的顯示狀態；
7、使用輔助：根據選擇的車輪型號，自動計算適應管徑。
8、報警功能：具備翻滾角超限報警或氣壓過低、過高報警。
9、標記：可現場進行截圖，并標注級別，將信息顯示在上，10S后自動消失。
10、坡度測量：標配坡度測量軟件，可進行管道坡度測量，曲線繪制，并分析生成報告。
10、交互式按鈕：可一鍵啟動分析軟件，進行判讀與報告分析。
11、尺寸：380mm*240mm*70mm；
12、重量：約3.5kg；
13、兼容性：可適用于多種型號的爬行器、鏡頭、電纜盤組合。
集成桌面控制系統
5
電動電纜盤
1臺
1、計數：高精度(&plun;0.01m)編碼器，用于計量電纜線的放線長度；
2、全電動收放線，自動匹配；
3、電動緊急停止按鈕；
4、配備線纜清潔刷，可實現收線同時即時清理；
5、排線：自動排線裝置；
6、防護：防塵、防水濺；
7、兼容性：可適用于多種型號的爬行器；
8、尺寸：420mm*330mm*570mm。
6
電纜線
1根
1、規格：直徑8.5mm，96.28g/m；
2、防護：多芯加強電纜，并帶有227kg凱夫拉爾增強成和分聚亞安酯護套；
3、長度：電纜盤標配長度為150m，可定制。
150m
7
下井掛鉤
1個
1、不銹鋼材質，防脫鉤設計；
2、用于鉤掛爬行器，以便在檢測井口施放、回收爬行器。
8
下井吊纜
2幅
1、帶有安全鎖扣的防滑纜繩；
2、分別用于系吊爬行器和孔口過線滑輪。
9
孔口過線滑輪
1個
放置于檢測井壁與管道入口形成的轉角處，電纜線從中穿過，以起到保護線纜的作用。
10
行走車輪S型
1套
6個4.2寸非充氣式橡膠輪。
11
行走車輪M型
1套
4個5.2寸非充氣式橡膠輪。
12
行走車輪L型
1套
4個8寸可充氣式橡膠輪。
13
輪軸加寬器
1套
通過加寬輪軸，使鏡頭可在更大管徑的管道內居中。
14
工具
1套
常用維護工具及備件。
15
工程包裝箱
1個
1、工程用高強度一體化包裝箱；
2、帶有拉桿和輪子，輕便易攜。
1
PipePAD
管道檢測數據采集手簿
1套
用于對作業點進行定位，并可在現場采集檢測信息（作業點的坐標位置，作業人員，作業時間，檢測井號，連接井號，被檢測管道的類型、材質、管徑、特征點、附屬設施、埋設深度、建設年代、權屬單位，檢測文件名稱以及初步判定的代表性等）并實時上傳至服務器進行分類存儲。
2
PipeSight
管道檢測判讀報告軟件
1套
適用于對常見的管道檢測設備（如管道潛望鏡C1、管道檢測機器人C5等）所生成的檢測進行播放預覽、添加檢測信息、截取圖像、添加判讀描述等；可將判讀結果數據生成為圖文并茂的檢測報告，或?qū)С鰹镚IS平臺通用的ShapeFile接口數據；同時，還提供電子地圖查閱功能，可在電子地圖中標注出檢測作業點的位置，查看作業點對應的檢測數據、判讀信息、圖片和檢測。
3
PipePano
管道全景檢測分析軟件
1套
*用于采集管道檢測機器人使用魚眼鏡頭獲得的全景管壁檢測，在錄制全景影像的過程中可實時展開、拼接為2D剖面圖，并可創建3D（三維立體）管壁模型。在2D剖面圖上輕點鼠標，執行可自動量化的判讀后，還可輸出檢測報告。
1、鼠標測量：支持鼠標測量直線長度、折線長度、面積等，測量精度為0.1mm；
2、裂縫分析：支持智能裂縫分析功能，自動標識產狀，并可人工調整閥值；
3、三維分析：支持3D管壁圖像還原或巖芯模擬，支持三維漫游；
4、產狀備注：可在拼接圖中進行特征備注描述，并可輸出至報告；
5、成果輸出：可自動輸出多種格式的檢測報告及拼接圖片。
4
PipeInclination
管道傾斜角度檢測分析軟件
1套
用于采集管道檢測機器人（C5)的爬行器傾角數據，并以此為依據繪制出反映管道傾斜狀態（坡度）的曲線圖表。
欄目頁面:www.runlian365.com/product/4853.html
地質勘探設備
來源網址:www.runlian365.com/chanpin/xx-203662.html
CUG-C5管道機器人

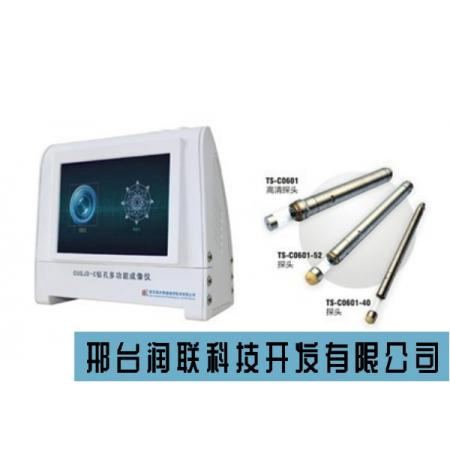

型號:JX203658CUGJD-C鉆孔多功能成像儀
CUGJD-C鉆孔多功能成像儀是一款對鉆孔進行全方位檢測的高科技設備，產品集鉆孔拍照、窺視（錄像）、成像和軌跡測量等功能于一體，一次測試，完成以前多次測試的工作量，同時可以獲取鉆孔動態錄像、局部高清照片、全孔壁展開平面圖和鉆孔空間軌跡，高效快捷。儀器以低功耗嵌入式雙核處理器為核心，配以高清數碼機和軍工級高精度空間角度測量器件，輔之以先進的控制算法和圖像處理算法等軟件系統，同步實現全部功能。產品設計充分考慮野外實際工作環境，力求操作簡便，系統性能穩定，簡單可靠。
u 鉆孔全孔壁成像，孔內錄像，關鍵部位抓拍圖片
u 測量鉆孔在空間的軌跡和鉆孔的時間深度
u 從成像平面圖上測量地層或各種構造的厚度，寬度，走向，傾向和傾角等
u 區分巖體、層、夾矸、土層等各種地質構造體
u 觀測和定量分析層等礦體走向、厚度、傾向、傾角，層內夾矸及于頂板巖層的離析裂縫；
u 觀測斷層裂隙產狀及發育情況
u 觀測換水?dāng)鄬�、溶洞，含水層出水口位�?br /> 適合于各種形狀和功能的鉆孔的檢測、如水平孔、垂直空、傾斜孔等；如錨桿錨索孔、抽放孔、抽排放水孔和地質勘探空等。
針對于目前即為普遍的水平孔和傾斜空，我們研發了針對性的檢測裝滯真產狀換算算法，采用與垂直空同樣的分析過程，既可得出各構造的真實產狀。
(A)硬件系統
● 高集成性：主機內系統控制、圖像采集、顯示與存儲高度集成，無需外接筆記本電腦，無需另接適配器，接插件少；內置機、電源盒三維電子羅盤，一次測試，可以實現鉆孔成像、錄像和軌跡測量等多個功能；
● 高智能性：主機內置雙核處理器，圖像速度為25幀min。同時獲取圖像數據、深度數據和所在位置空間數據，可保證全景圖像實現自動采集，快速無縫拼接，同時自動角度和深度矯正，全景圖像實時呈現，圖像清晰逼真。實現圖像拼接、錄像和截圖同步進行，鉆孔軌跡同步探測。
● 高可靠性：圖像存儲器為8G大容量TF卡，抗震性好；儀器高度集成，穩定性好；儀器整機密封，防塵性好。
● 高便捷性：主機大小約為重量2KG，大重量小于6KG。
● 高清晰度：頭為彩色低照度700Lines:0.1Lux,68萬像素；光源強度連續可調，保證各探測對象均清晰成像。
● 高效率：整套系統連接簡單，操作簡便，易上手；主機直接連接電腦，數據傳輸快；錄像文件為通用格式。
● 寬視角：頭視角寬額實現水平360°全景成像，無需調焦。
● 電源要求低：主機內置鎳氫電池，連續工作時間不小于10小時；內置鎳氫電池，可連續工作12小時。
(B)軟件系統
● 數據庫管理模式：數據管理采用數據庫管理模式，數據瀏覽與結果存儲方便快捷。
● 所見所得模式：圖像與結構顯示采用所見所得的模式，顯示與打印結構完全一致。
● 三類顯示靈活切換：可現實輸出屏幕展開圖，立體柱狀圖，立體柱狀圖360°連續旋轉；也可同幅顯示巖芯描述結果表和巖芯柱狀圖和展開圖。
述：在展開圖上課直接進行巖芯描述，裂縫的傾角和寬度可直接自動計算提取，寬度精度可達0.1mm，方位角度可達0.1.
● 打印輸出靈活美觀：一頁內圖像打印輸出長度、圖像布滯打印圖像段可任意設置選取，靈活美觀。
● 圖像可轉換為多種格式：可將圖像轉換為JPG、BMP和PDF等格式文件。
● 同步呈現軌跡：同時顯示鉆孔空間三個投影面的軌跡曲線。
● 多鉆孔圖像同屏對比：同時實現對同一鉆孔不同深度圖像多段對比，及多鉆孔圖像同屏對比，簡單直觀。
欄目頁面:www.runlian365.com/product/4853.html
地質勘探設備
來源網址:www.runlian365.com/chanpin/xx-203658.html
CUGJD-C鉆孔多功能成像儀
型號:JX203657CUGDCX-1高密度電法儀
CUGDCX-1高密度電法儀既可以做電阻率層析成像探測，亦可做極化率層析成像探測�？捎糜谡业V、找水、工程及水文地質勘探、地下建筑體（古 墓、防空洞）以及地下溶洞、地裂縫等勘探。此產品突破傳統設計方式，獲得多項。
礦、金屬礦等固體礦產勘探；
土壤分層、溶洞探測、地基、管線及堤壩滲漏探測等工程地質探測；
地下水分布、環境地質監測、地下水污染等水文地質探測；
基巖界面探測、斷層（地裂縫）探測、山體滑坡、采空區、塌陷等災害地質探測；
古墓及地下建筑體探測；
監測前兆變化；
油井壓裂裂縫方位探測、注水井水流方向測量
電極布設一次完成，減少因電極設置而引起的故障和干擾，實現野外數據的快速和自動測量；
多種測量裝置可供選擇，針對不同的地質條件選擇電極排列方式，可獲得較豐富的關于地電斷面結構特征的地質信息；
自動補償自然電位，提高數據的可靠性；
雙向覆蓋電纜可以實現“滾道”覆蓋測量，野外布設測線簡單；
自主設計高壓電源供電箱，可調節電壓范圍，供電穩定；
工控機實時處理、顯示測量剖面視電阻率斷面圖；
與傳統的電阻率法相比，成本低、效率高、信息豐富、解釋方便、勘探能力顯著提高。
儀器配置模擬器，可自行檢測儀器性能，及時排除問題。
性能指標：
電位測量范圍
&plun;4V；精度優于&plun;0.3%；分辨率1μV；
電流測量范圍
&plun;2A；精度優于&plun;0.5%；分辨率1μA；
工頻抑制
優于-70dB；
輸入阻抗
≥20M
自電補償方式及范圍
全量程式自動補償
工作電源
12V蓄電池
計算機系統
工控機、80G硬盤、10.4″彩色液晶顯示屏
工作溫度
-10℃-50℃
裝置類型
溫納裝置、β裝置、微分裝置、二極裝置、三極剖面
電極配置
120道
覆蓋電纜
155米/根
