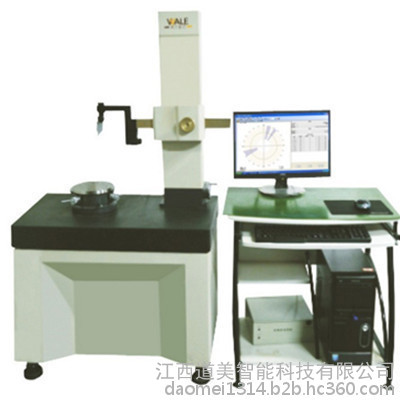

產品簡介
RA系列圓度儀分為通用系列及電機專用系列，測量原理一致，都采用極坐標測量法，工件旋轉式，以精密軸系為圓回轉測量基準，圓周方向采用精密開式圓光柵計數，半徑方向采用電感傳感器計量徑向變化量。經采集箱、控制箱轉換由PC進行運動控制、數據采集、數據分析，以圖形、表格方式顯示測量
測量項目
通用系列：圓度、同心度、平面度、跳動
電機專用系列：包含通用系列的所有測量功能，并具有單片跳動、鄰片跳動、片間段差等電機整流子專業參數的測量功能。
應用行業
機械行業、汽配業、軸承行業、電機行業、大專院校及計量室等
- 測量范圍
- 承載：23kg
- 外徑：260mm
- 內徑：小可選配1mm測針
- 高度：220mm
產品配置表
型號RA150C圓度儀{電機專用型}
機臺結構
分體式
●
一體機
○
回轉軸系（氣浮主軸）
一級精度±0.0125μm
○
二級精度±0.025μm
●
三級精度±0.05μm
○
四級精度±0.075μm
○
承重15KG
○
承重23KG
●
承重43KG
○
承重65KG
-
回轉直徑260mm
●
回轉直徑320mm
○
回轉直徑580mm
-
轉速
1.5-8轉可調
立柱系統
行程220mm
●
行程380mm
○
行程620mm
-
手動驅動
●
電動驅動
○
鋼制立柱
●
大理石立柱
○
橫向系統
手動驅動
●
電動驅動
○
傳感器（電感傳感器）
量程
600μm
小分辨率
0.01μm
圓周采樣點
4096點/圈
附件
電腦
●
電腦桌
●
過濾器組件
●
定標塊
●
精密調心調平工作臺φ150
●
精密調心調平工作臺φ180
○
精密調心調平工作臺φ240
-
標準玻璃半球
●
精密二號卡盤
○
精密三號卡盤
●
精密四號卡盤
○
測針φ2*10
●
測針φ1*10
○
測針φ4*10
○
備注：●代表標配○代表選配-代表不可選
