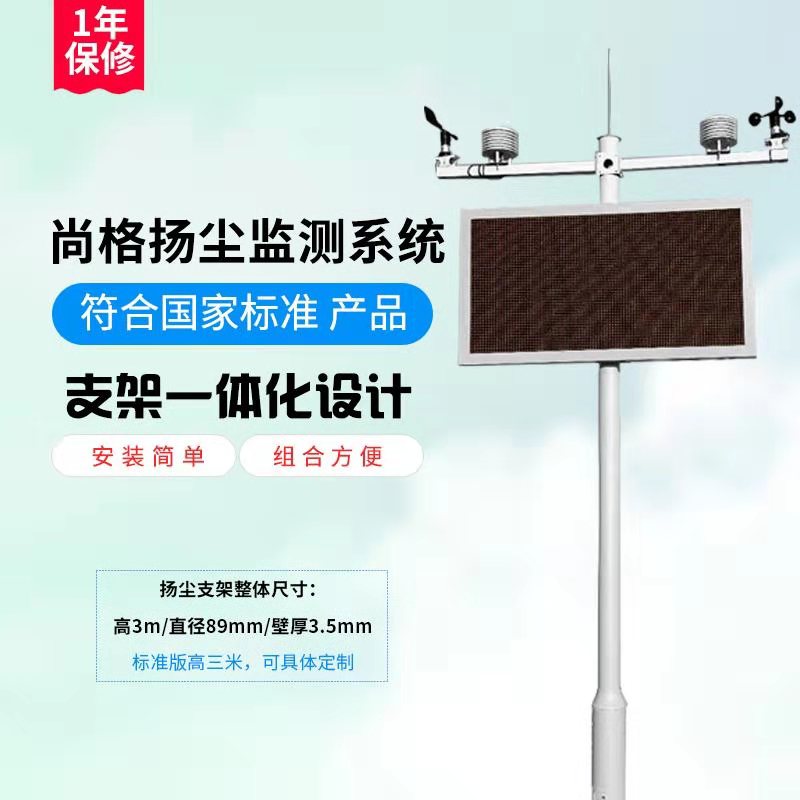

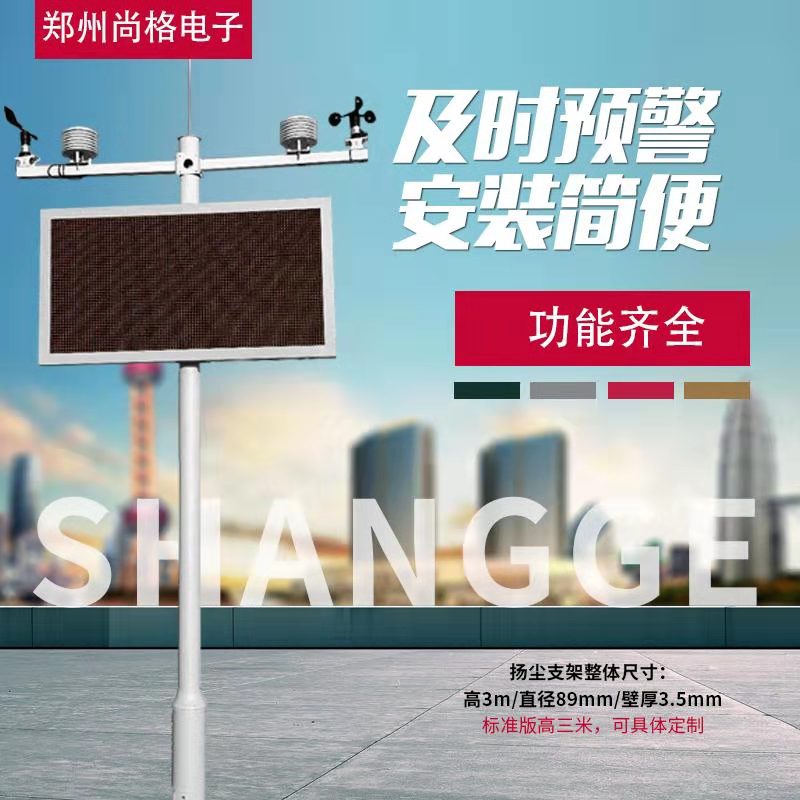

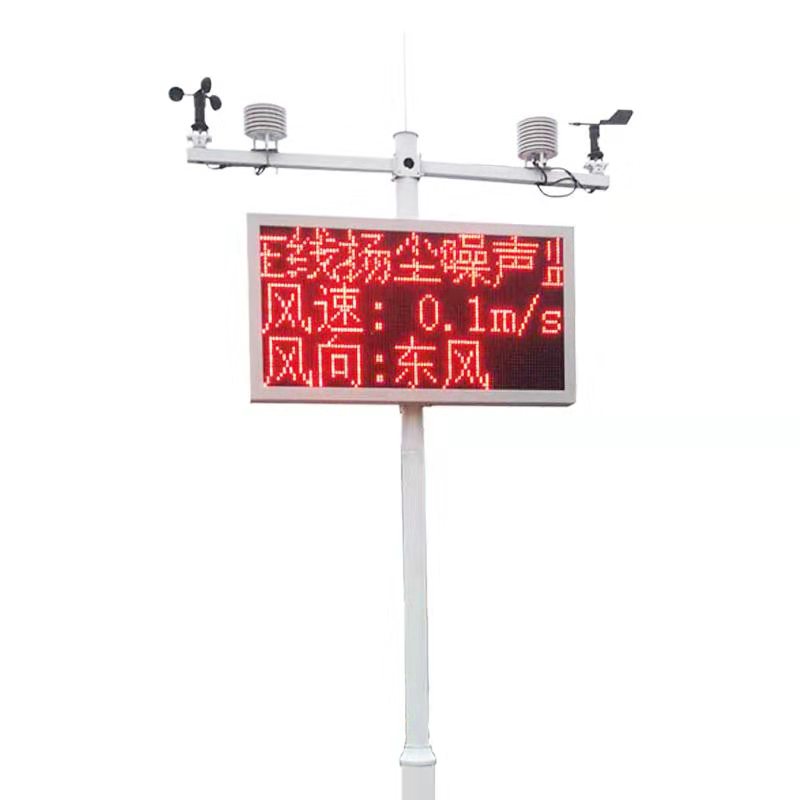

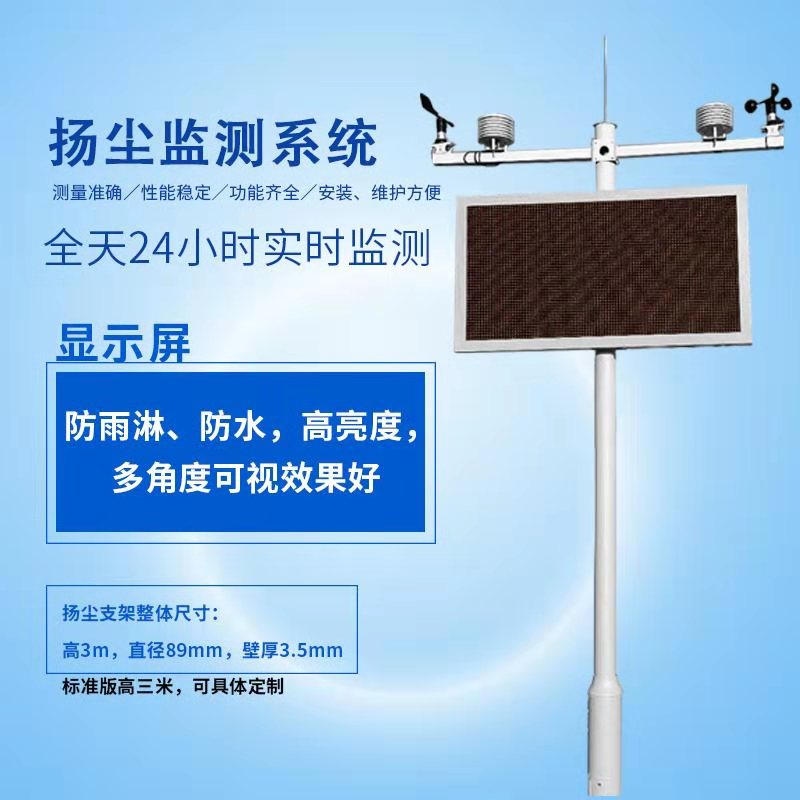

產品概況
產品型號：SG-YCJC
安裝方式：壁掛或者立桿
顯示部分：LED戶外P10
功能：實現環境參數噪音、PM2.5、PM10、TSP、溫度、濕度、風速、風向、風級、負氧離子等 采集顯示。
1、空氣溫濕度傳感器
技
術
參
數
l 空氣溫度
n 溫度范圍： -30℃-70℃
n 溫度精度： ±0.3℃
n 輸出范圍: 4-20mA
l 空氣濕度
n 濕度范圍： 0-100RH
n 濕度精度： 4%RH
n 輸出范圍: 4-20mA
信
號
線
纜
線長
2米
傳感器端接口類型
傳感器與信號線纜一體化設計，無接口
與數據采集器端接口類型或方式
四針航插
線纜端是公頭，采集器上是母頭
2、風速傳感器技
術
參
數
量程：0-30m/s
分辯率：0.1 m/s
測量精度：±0.1 m
信
號
線
纜
線長
3米
傳感器端接口類型
四針航插
與數據采集器端接口類型或方式
四針航插
線纜端是公頭，采集器上是母頭
安裝配件
名稱
數量
包裝與標識
螺絲、螺母
1套
3、風向傳感
技
術
參
數
量程：360°（十六個方向）
分辯率：1/16
測量精度：±50°
信
號
線
纜
線長
3米
傳感器端接口類型
四針航插頭
與數據采集器端接口類型或方式
五針航插
線纜端是公頭，采集器上是母頭
安裝配件
名稱
數量
包裝與標識
螺絲、螺母
1套
4、PM2.5，PM10傳感器
技
術
參
數
范圍: 0～500μg/m3
測量精度：±1
信
號
線
纜
線長
2米
傳感器端接口類型
傳感器與信號線纜一體化設計，無接口
與數據采集器端接口類型或方式
五針航插
線纜端是公頭 采集器上是母頭
用戶前期準備工作
所需工具：大十字改錐、大一字探改錐、活口扳子、錘子、電鉆（沖擊鉆）、鉗子。
檢測站固定位置
（1）支架：制作水泥堆，將支架固定在水泥堆上，具體方法如下：
①在安裝支架前，制作水泥堆，
②待水泥堆充分凝固后，分別在上表面打一個直徑約為1.6cm的孔（用來安裝膨脹絲）。
③將支架固定在水泥墩上
設備維護與故障
1） 設備維護
主機被設計為可以長期連續運行，通常不需要特別維護。僅光學元件緩慢污染情況，需要定期清潔處理。
注意：
所有內部的光學器件出廠前經專用工具調整安裝，用戶不得自行進行調整。
2） 故障處理
下表列出了可能出現的故障現象、原因及處理方法：
現象
可能原因及處理辦法
1
風扇不轉動
檢測電源線連接是否正常，確認電源線的連通
2
主控板指示燈不亮
主控板電源線連接是否正常，確認電源線的連通
3
DTU Online 指示燈不亮
天線是否正常，卡是否安裝
4
DTU Power 指示燈不亮
DTU電源線是否連接好
5
服務器接收不到數據
天線是否接好，卡是否安裝
6
主板屏幕無顯示
1.主板供電是否有電
2.液晶顯示器線是否連接正常
7
PM2.5/PM10數值恒定且恒小
傳感器故障（聯系售后服務電話）
8
PM2.5/PM10數值有變化但持續很大
傳感器內部污染，拆下傳感器對其氣路進行吹掃
