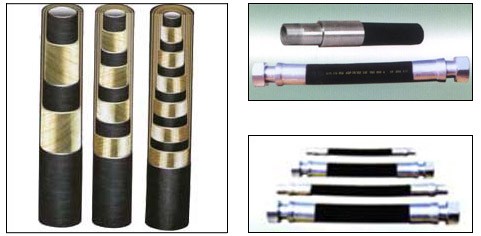

一、產品結構類型：

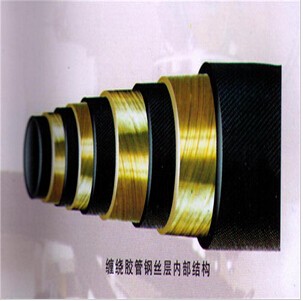

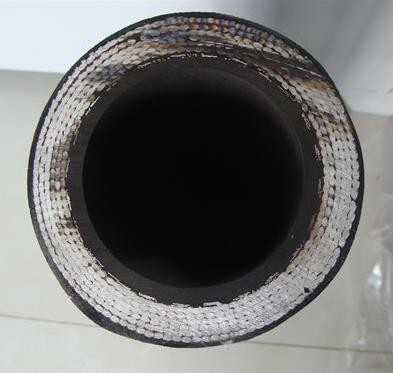

主要由耐液體的內膠層、中膠層、2或4或6層鋼絲纏繞增強層、外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲（φ0.3--2.0增強鋼絲）層是骨架材料起增強作用。
二、產品用途：
高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力（較高壓力）和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動用**耐工作壓力可達70-100MPa。
注：本企業鋼絲纏繞膠管標準參照GB/T10544-06標準，DIN20023，SAE100R9～13標準，本標準不適合蓖麻油基和脂基液體。
三、產品特點：
1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高，脈沖性能優越。
3.管體結合緊密，使用柔軟，在壓力下變形小。
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.本廠鋼絲纏繞膠管一般定尺為20米，可根據要求制成六十米以內。
四、適用溫度：-30～+120℃ 。
五、2層和4層鋼絲纏繞液壓膠管技術性能指標 ：高壓鋼絲纏繞膠管 (GB/T 10544-2006)
軟管規格 內徑mm 鋼絲層直徑
mm 外徑
mm 工作壓力 爆破壓力 最小彎曲半徑
mm 參考重量Kg/m MPa Psi MPa Psi 4sp-6-100 6±0.5 14.4±0.8 19±1.0 100 14490 210 30492 130 0.65 4sp-8-80 8±0.5 16.4±0.8 20.5±1.0 80 11592 210 30492 145 0.85 4sp-10-70 10±0.5 19.2±0.8 24±1.0 70 10143 210 30429 160 1.03 4sp-13-60 13±0.5 22.0±0.8 26±1.0 60 8694 180 26082 410 1.21 4sp-16-55 16±0.5 25.8±0.8 29.8±1.0 55 7970 165 23909 260 1.72 4sp-19-46 19±0.5 29.6±0.8 33.6±1.5 46 6665 140 20286 280 2.08 2sp-19-28 19±0.5 26.6±0.8 30.6±1.0 28 4057 84 12172 280 1.32 4sp-22-40 22±0.8 32.6±0.8 36.5±1.5 40 5796 120 17400 360 2.51 4sp-25-35 25±0.8 35.6±0.8 39.6±1.5 35 5800 120 17400 360 2.51 2sp-25-21 25±0.8 32.6±0.8 36.6±1.5 21 3043 64 9274 360 1.64 4sp-32-32 32±0.8 43.6±0.8 47.6±1.5 32 4637 96 13910 460 3.12 2sp-32-28 32±0.8 40.6±0.8 44.6±1.5 20 2898 60 8694 460 2.14 4sp-38-28 38±1.0 50.4±1 54.4±1.5 28 4057 84 12172 560 4.31 4sp-45-35 45±1.0 57.4±1 61.4±1.5 35 5050 105 15150 650 4.87 4sp-51-35 51±1.0 63.4±1 67.4±1.5 35 5050 105 15150 720 5.40 2sp-51-15 51±1.0 60.0±1 64±1.5 15 2175 45 6525 720 3.42 4sp-64-35 64±1.0 78±1.0 83±1.5 35 5075 87 12615 900 6.7 2sp-64-15 64±1.0 74±1.2 79±1.5 15 2175 45 6525 820 3.4 4sp-76-35 76±1.0 101.8±1.5 108±2.0 35 5075 87 12615 1200 10.5 2sp-76-19 76±1.0 93.4±1.5 99±2.0 19 2755 57 8265 1100 8.5 4sp-89-35 89±1.0 114.8±1.5 121±2.0 35 5075 87 12615 1400 16.4 2sp-89-17 89±1.0 106.4±1.5 112±2.0 17 2465 51 7395 1200 9.8 4sp-102-35 102±1.0 127.8±2.0 134±2.5 35 5075 87 12615 1400 18.2 2sp-102-15 102±1.0 119.4±2.0 125±2.5 15 2175 45 6525 1300 11 4sp-127-30 127±1.0 154.4±2.0 161±2.5 30 4350 75 10875 1500 25.3 2sp-127-14 127±1.0 145.2±2.0 151±2.5 14 2030 42 6090 1400 14.5 4sp-152-27 152±1.5 182±2.0 189±2.5 27 3915 67.5 9787 1800 33.5 2sp-152-13 152±1.5 172±2.0 178±2.5 13 1885 39 5655 1700 17.5 4sp-203-25 203±1.5 239±2.5 247±3.0 25 3625 62.5 9062 2300 52.2 2sp-203-12 203±1.5 227±2.5 235±3.0 12 1740 36 5220 2200 27
6層鋼絲纏繞液壓膠管技術性能指標：高壓鋼絲纏繞膠管（GB/T 10544-2006)
軟管規格 內徑mm 鋼絲層直徑
mm 外徑
mm 工作壓力 試驗壓力 爆破壓力 最小彎曲半徑
mm 參考重量Kg/m MPa Psi MPa Psi MPa Psi 6sp-6-110 6±0.5 16.6±0.8 20.6±1.0 110 15939 115.5 16736 231 33472 180 0.95 6sp-10-77 10±0.5 21.8±0.8 25.8±1.0 77 11157 85.5 12389 231 33472 210 1.48 6sp-13-66 13±0.5 24.8±0.8 28.8±1.0 66 9563 72 10433 198 28690 260 1.75 6sp-16-65 16±0.5 29.0±0.8 33.0±1.0 65 9425 97.5 14125 195 28250 310 2.02 6sp-19-60 19±0.5 33.0±0.8 37.0±1.5 60 8700 90 13050 180 25100 350 2.49 6sp-25-50 25±0.8 39.0±0.8 44.0±1.5 50 7250 65 10850 150 21750 430 2.82 6sp-32-45 32±0.8 47.0±0.8 52±1.5 45 6525 68 9850 135 19550 530 3.79 6sp-38-45 38±1.0 54.2±1.0 59.2±1.5 45 6525 68 9850 135 19550 660 5.76 6sp-51-45 51±1.0 67.2±1.0 72.2±1.5 45 6525 68 9850 135 19550 820 7.13
六、注意事項：
1.彎曲半徑不應小于給定的彎曲半徑，防止損壞膠管骨架或因過度伸張，提早損壞。
2.根據使用條件，正確選用膠管品種，規格，勿錯用或代用。
3.膠管使用時，壓力要均衡緩步調節，避免突然壓力增大而損壞管體。
4.工作地點變動時，應離地搬運，不可拖地，以免劃傷外膠后，腐蝕骨架層。
5.輸送腐蝕液體，用完后內部應清除干凈，防止殘留物長久腐蝕管體，或選用相應系列產品。
同時我廠可根據要求生產各種標準鋼絲纏繞膠管。
