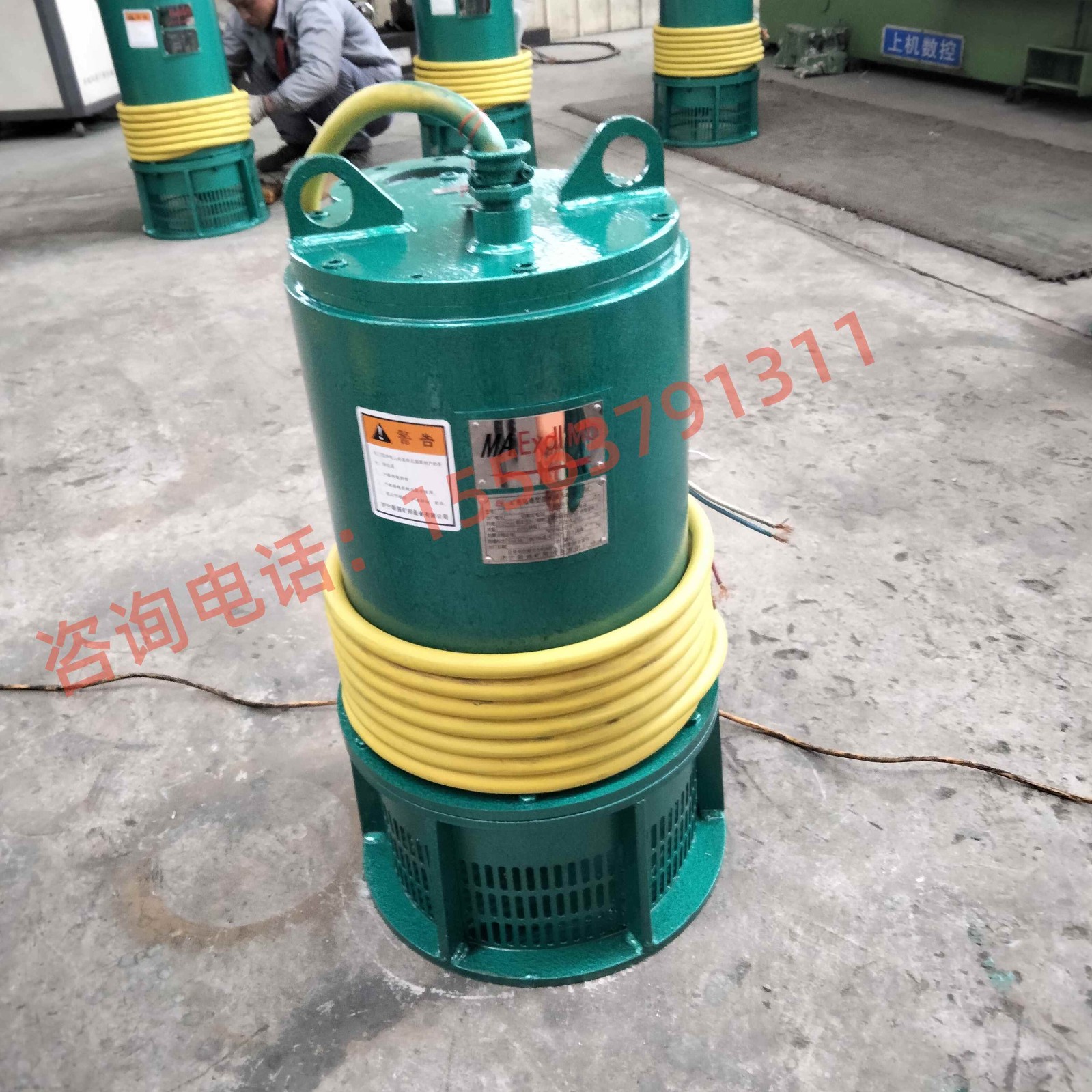

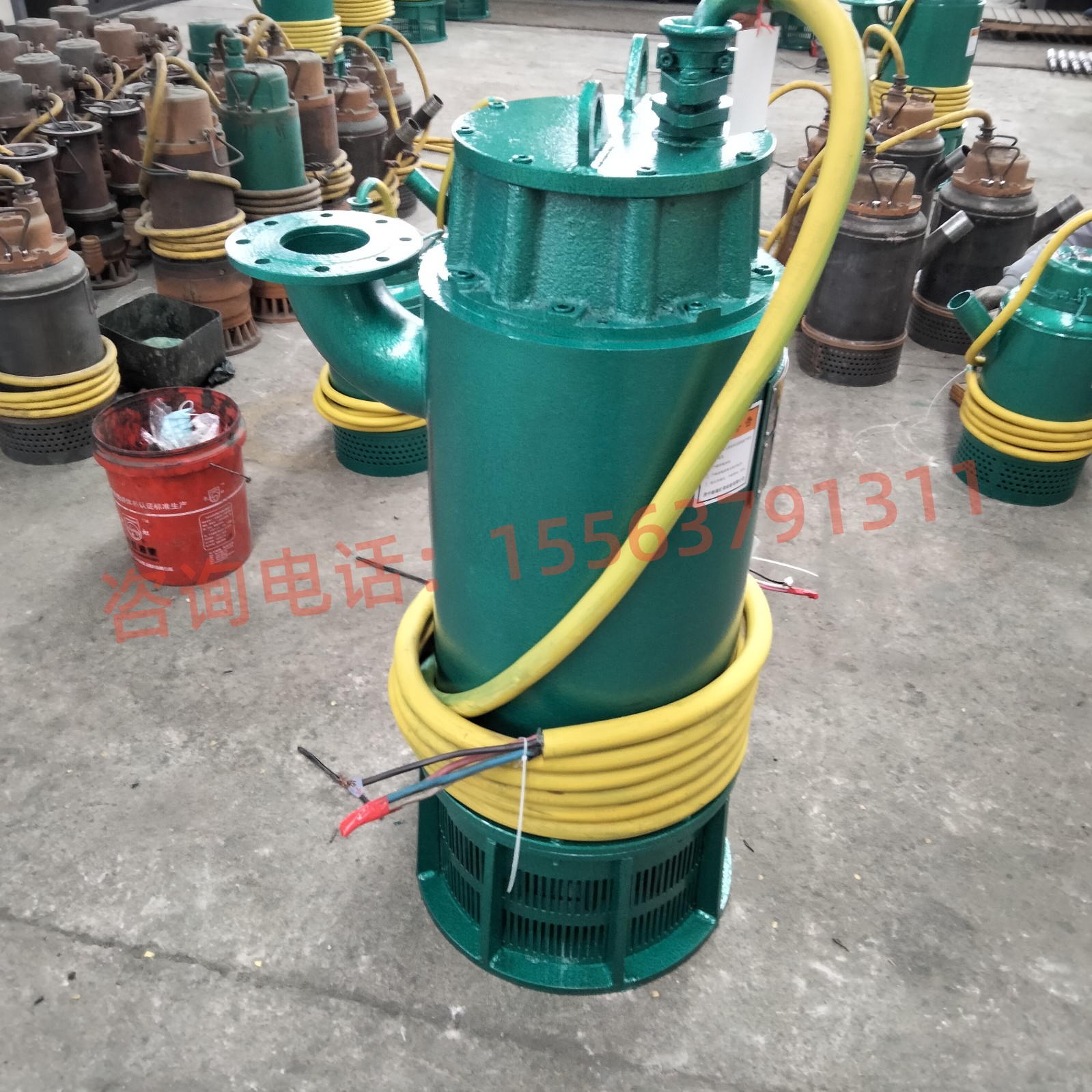

礦用排沙泵的結構說明

1、礦用排沙泵的結構上部為隔爆型潛水排沙電泵用電動機，中部為機械密封，下部為水泵，電動機與機械密封及水泵同軸連接組成。

2、礦用排沙泵由葉輪、蝸殼、進水節、出水口等部分組成，葉輪的固定采用鍵式由螺母緊固。

3、礦用排沙泵用電動機為三相交流隔爆型干式鼠籠式異步電動機，定子繞組采用聚酯漆包線，使電動機壽命大為提高。

4、機組外殼分別用鋼、鑄鐵等制造，體積小，抗壓抗碰，使用不危險，相對可靠，堅固耐用。

5、進入電纜采用特殊的密封結構，水不可能進入電機動內部，電動機軸伸橡膠油封可擋泥沙。密封包括動密封和靜密封，采用整體式雙端面機械密封。裝在電動機軸伸處在葉輪上蓋及機殼下軸承支架形成的腔內內充15或20號機械油。但不允許注滿，應留有一定的空間，以免電機運行發熱油氣化膨脹使密封破壞。

礦用排沙泵的工作原理

礦用排沙泵接通電源啟動后，定子便產生旋轉磁場使轉子轉動，從而帶動葉輪旋轉，由于葉片的離心作用，水以很大的流速和很高的壓力經蝸殼通過輸水管提升到理想的高度。
