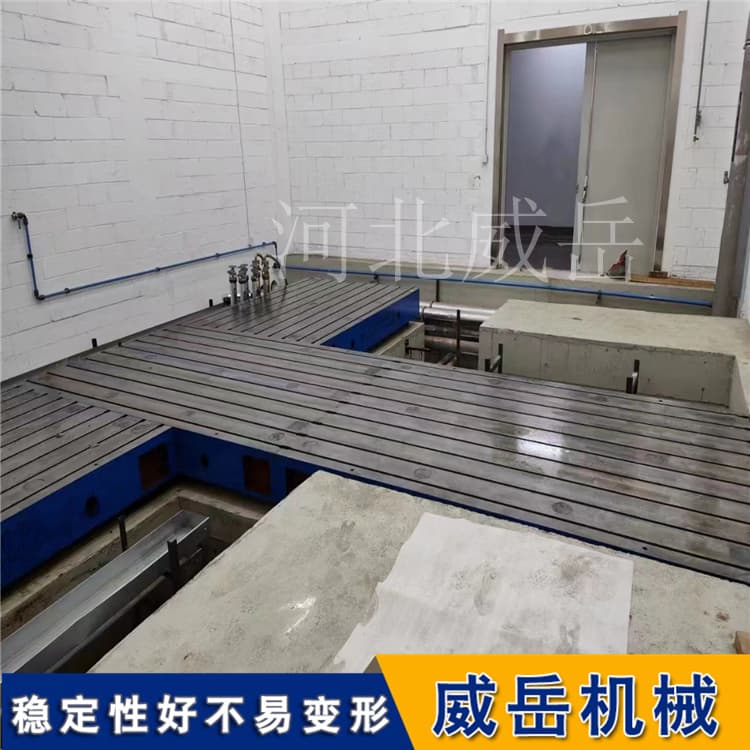

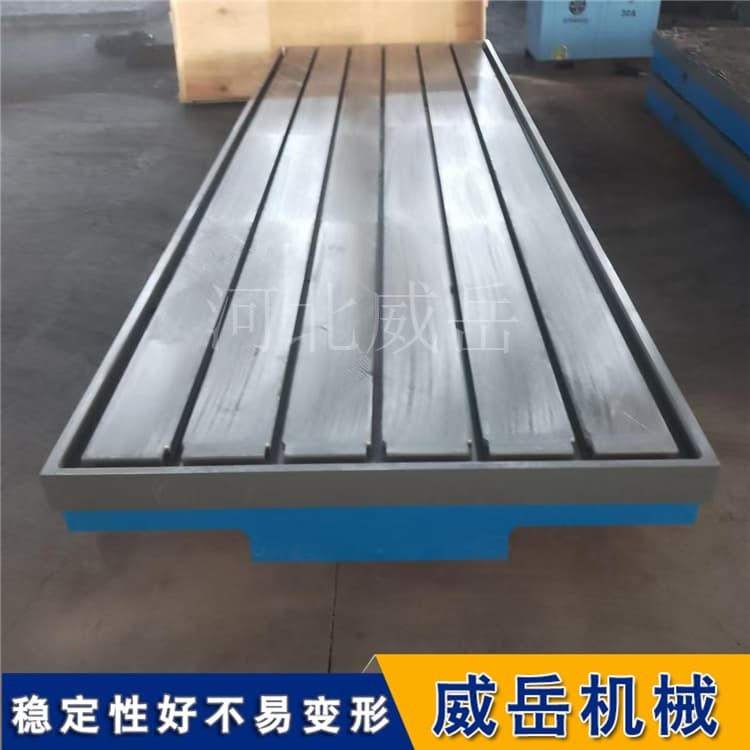

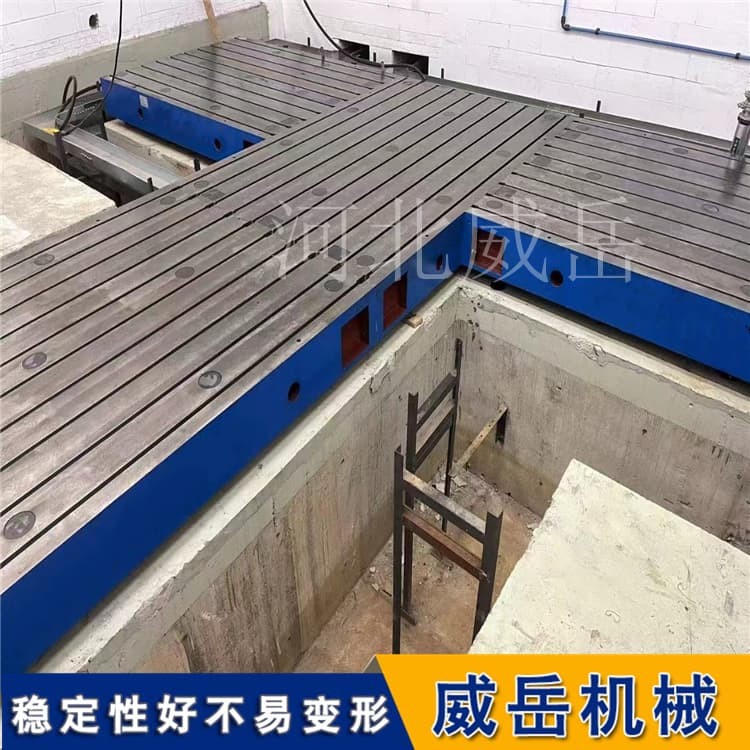

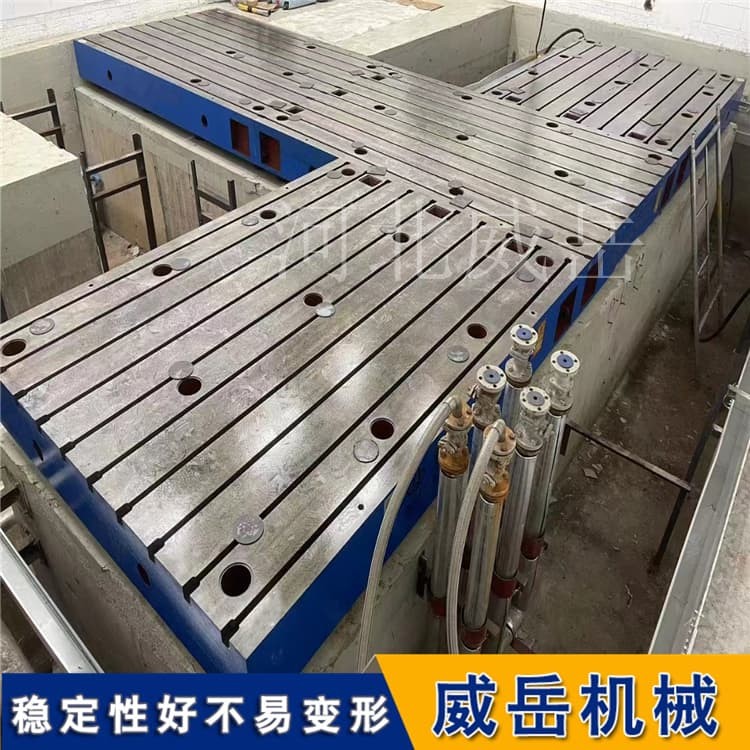

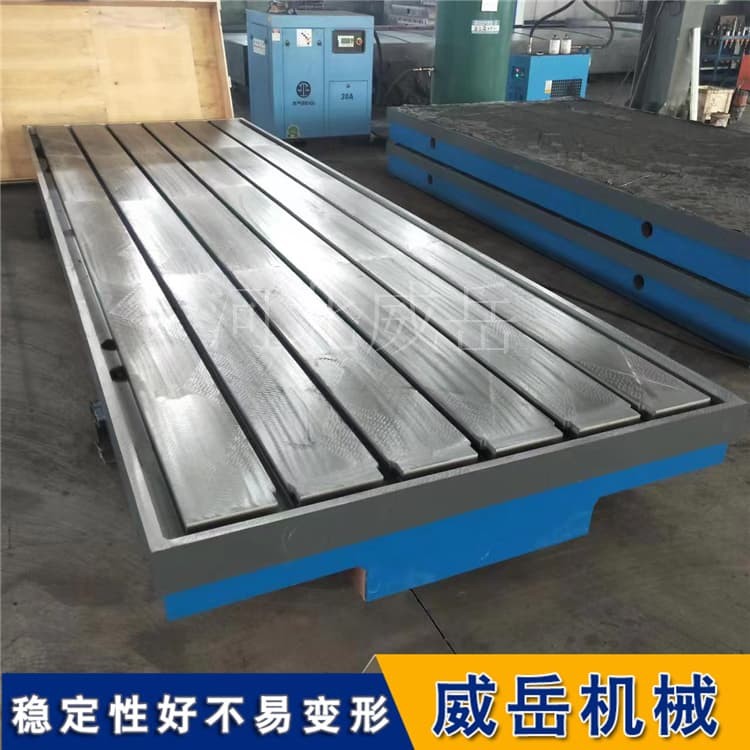

在汽車制造、電子電器等領域，振動測試是驗證產品可靠性的關鍵環節，而振動測試平臺的穩定性直接決定測試數據的準度。工業級試驗臺鑄鐵底板作為平臺的“根基”，其性能對整體穩定性起著決定性作用。通過材質優化、結構強化、動態減震三大核心技術，可實現振動測試平臺的高精度、低干擾運行，為各類嚴苛測試提供堅實保障。
一、強度鑄鐵材質優化技術：從源頭上提升抗變形能力
鑄鐵底板的材質是穩定性的基礎，普通鑄鐵在高頻振動和重載下易出現微變形，而工業級試驗臺通過材質配比與處理工藝的優化，從根本上提升抗振性能。
材質選型：優先采用HT300灰鑄鐵，其碳含量控制在2.9%-3.5%，硅含量1.2%-2.0%，通過合理的成分配比，使鑄鐵內部石墨形態呈細小均勻的片狀，抗拉強度≥300MPa，硬度達180-250HBW，相比HT250鑄鐵，抗變形能力提升30%以上。在汽車發動機振動測試中，HT300材質的鑄鐵底板可承受1000Hz高頻振動持續1000小時無明顯變形，確保測試數據穩定。
時效處理工藝：通過“自然時效+人工時效”雙重處理去掉內應力。自然時效將鑄件放置室外6-12個月，利用環境溫度變化釋放應力；人工時效則在200-300℃高溫爐中保溫8-12小時，加速應力釋放。經雙重時效處理的鑄鐵底板，內應力殘留量≤50MPa，在-20℃至80℃的溫度波動下，熱變形量≤0.02mm/m，避免因溫度變化導致的平臺傾斜。
表面硬化處理：對底板工作面進行“中頻淬火”處理，淬硬層深3-5mm，表面硬度提升至45-55HRC，耐磨性提高2倍以上。在電子元件沖擊振動測試中，硬化后的表面可承受頻繁的工裝夾具拆裝，長期使用后平面度誤差仍能控制在0.03mm/m以內。
二、剛性結構強化技術：通過幾何設計抵消振動干擾
合理的結構設計能分散振動量，減少共振風險，工業級鑄鐵底板通過筋板布局、厚度梯度、連接方式的優化，構建高剛性框架。
網格筋板交錯布局：底板內部采用“井字形+放射狀”復合筋板結構，筋板厚度為底板厚度的1/3-1/2（如200mm厚底板配80mm厚筋板），間距控制在300-500mm。這種設計使振動量在傳遞過程中被筋板多次反射抵消，在發動機葉片振動測試中，相比普通平行筋板結構，共振振幅降低40%。
階梯式厚度設計：底板工作面厚度向邊緣逐步遞增（厚度200mm，邊緣增至250mm），形成“剛性梯度”，增強邊緣抗翹曲能力。在重型設備（如50t級機床）振動測試中，階梯
式設計可使邊緣振動位移量控制在0.05mm以內，避免因邊緣變形導致的設備傾斜。工業級試驗臺鑄鐵底板對振動測試平臺的穩定性控制，是材質、結構、減震三大技術的協同作用：HT300材質與時效處理確保底板自身抗變形能力，剛性結構設計分散振動量，動態減震技術則主動抵消外部干擾。這三大核心技術的結合，使振動測試平臺能在高頻、重載、復雜環境下保持穩定，為產品可靠性驗證提供數據支撐。隨著工業測試精度要求的不斷提升，鑄鐵底板的技術優化將向“智能化”（如自適應減震）。
