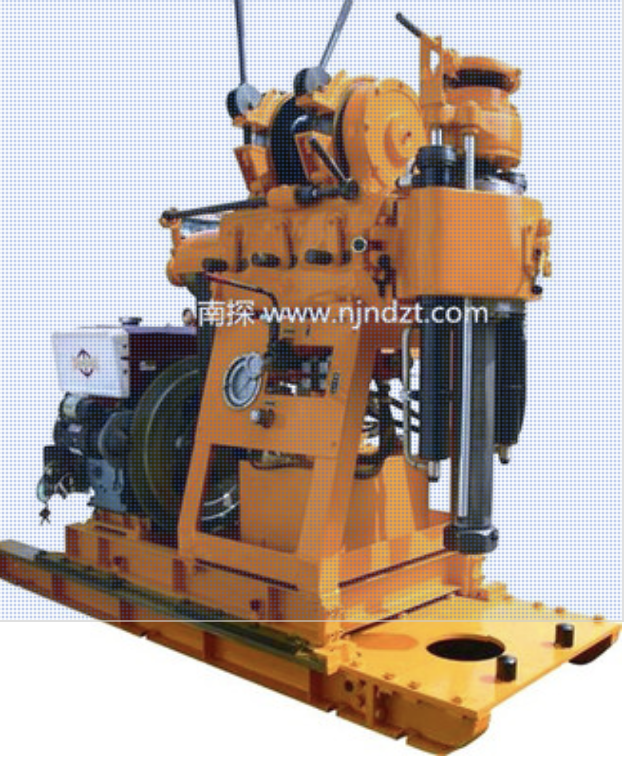

XY-200B型鉆機是在XY-1B-2型鉆機的基礎上根據客戶要求，增大柴油機動力、加大主動鉆桿直徑、卷提高揚機提升能力和增加了倒檔功能及移機功能。是一種具有油壓給進的大轉矩輕便鉆機。

為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了水泵(不帶移機) 的XY-200B-1型、不帶移機不帶水泵功能的XY-200B-2型鉆機和帶移機帶水泵功能的XY-200B-3型鉆機。

鉆機、柴油機安裝在同一底座上。鉆進深度可達200米。 用戶可以根據自己所需鉆機是否帶泥漿泵及是否需要移機功能。

  一、適用范圍:XY-200B 型鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地?zé)峥�、爆破孔、各種混凝土檢測孔的鉆進;小型水井、小型基樁孔鉆進。 二、主要特點:

1.具有油壓給進機構、移機機構和倒檔功能，提高鉆進效率，減輕工人勞動強度。

2. 鉆機配有上球卡式夾持機構并帶有加大六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。

3. 配有孔底壓力表指示壓力，便于掌握孔內情況。

4. 手柄集中，操作方便。

5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合平原或山區工作。

6、立軸為八方結構形式，立軸通孔直徑尺寸加大以通過較大直徑鉆桿，更適應大扭矩的傳動。

7、柴油機采用電啟動，方便、安全。

 三、技術參數：

1.鉆機 鉆孔直徑：75,91,110,150,200 mm 鉆孔深度：200、150,100,50m

  鉆桿直徑：50 mm(或42mm加厚) 鉆孔傾角：0°-90° 移機行程：400mm

鉆機外形尺寸 1800×950×1450 mm 鉆機重量(動力機除外): 700 Kg

   2.回轉器

 立軸轉速(正、倒檔各4檔)：71,142,310,620 r/min （GS: 71,142,310,842 r/min）

  立軸行程：450 mm，立軸空載向上最大移動速度：0.05m/s，立軸空載向下最大移動速度：0.067 m/s

  立軸最大給進力：15 KN 立軸最大起重力：25 KN 立軸最大輸出轉矩：1.6 KN.m

3.卷?yè)P(yáng)機

   最大提升能力(單繩)：20 KN 卷筒轉速：16,32,70,140 r/min

  卷筒圓周線速度(二層)：0.17,0.34,0.73,1.46 m/s 卷筒直徑：165 mm

  鋼絲繩直徑：11 mm 鋼絲繩容量：35m 抱閘直徑：280mm 閘帶寬度：55mm

4.油泵類型：齒輪泵，型號：YBC-12/80，額定壓力8 MPa，流量8 ml/r，額定轉速1500 r/min

5.動力機 柴油機型號：ZS1115-M,額定功率：16.2KW,額定轉速：2200 r/min

              電動機型號：Y160M-4額定功率：15 KW 額定轉速：1460 r/min

XY-200B（GS）型鉆機有一檔轉速620 r/min 改為840r/min，其它一樣，用戶根據需要選擇。

注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出.
