產品簡介:立式鉆參數/型號Z5140AZ5140BZ5150AZ5150B大鉆孔直徑mmMax drilling diameter40405050主軸孔錐度Spindle taperMT4MT4MT5MT5主軸行程 mmSpindle travel250250250250主軸箱行程(手動)mmSpindle box travel(manual)200200200200主軸轉速級數Spindle speed steps12121212主軸轉速范圍 r.p.mSpindle speed range31.5～140031.5～140031.5～140031.5～1400進給量級數Spind feed steps9999進給量范圍mm/rTable size spindle feed range0.056～1.800.056～1.800.056～1.800.056～1.80工作臺面積mmTable size560 x 4801200 x 280560 x 4801200 x 280工作臺縱橫行程mmLongitudinal(cross)travel700/300700/300工作臺垂向行程mmVertical travel300300300300主軸端面至工作臺面大距離 mmMax distance between spindle and table750750750750主電機功率 kwMoin motor power3333外型尺寸 mmOverall size1090 x 905 x25301300 x 1200 x25301090 x 905 x25301300 x 1200 x2530機重量 kgNet weight1250135012501350 深孔鉆礦山深孔鉆機晉城多種型號圖片 型號:JX154185深孔鉆5040 型號:JX154184高精度搖臂鉆Z3040型 型號:JX154186立式鉆Z5140A 【溫馨提示】
本公司產品因產品種類繁多，詳細配置請致電咨詢！
[河北慧采科技開發有限公司]——是集科研、開發、制造、經營于一體，的工程試驗儀器專業制造實體。公司主要經營砼混凝土儀器,水泥試驗儀器,砂漿試驗儀器,泥漿試驗儀器,土工試驗儀器,瀝青試驗儀器,公路集料儀器,防水材料儀器,公路儀器,路面試驗儀器,壓力試驗機養護室儀器及實驗室耗材等上百種產品。 在以雄厚的技術底蘊在強化自主開發的同時，積極采用國內外先進技術標準，尋求推進與大專院校，科研單位的協作互補，以實現新產品開發的高起點，在交通部、建設部及科研所專家們的指導下，產品不斷完善，不斷更新。已廣泛用于建材，建筑施工，道橋建設，水電工程和機械，交通、石油、化工等領域的質量檢測。并同國內外各試驗儀器廠建立了長期合作關系，嚴把質量關，更優惠！ 公司擁有現代化鋼構倉庫4000多平方米，并配備業內先進的裝備設施，車輛出入方便，倉庫管理實現標準化、高效化管理，確保儀器設備不斷貨。 全球眾多眾多知名試驗儀器及測量、測繪電子廠家直供，國內外一線知名儀器品牌匯聚于此，更是眾多新品上線網購平臺的之地。全國服務隊伍專業快捷服務，完善的呼叫中心服務體系，咨詢熱線：[]迅速解決客戶問題，專業提供優質高效的售后服務。 慧采為您提供詳細的產品、產品圖片等產品介紹信息，您可以直接聯系廠家獲取產品的具體資料，聯系時請說明是在慧采看到的，并告知型號 熱門搜索:
深孔鉆5040高精度搖臂鉆Z3040型立式鉆Z5140A
【深孔鉆礦山深孔鉆機晉城一共有★★30★★多種型號以上只顯示1-3種型號，如沒有合適您的產品請咨詢 河北慧采科技開發有限公司】 深孔鉆礦山深孔鉆機晉城多種型號內容
型號:JX154185深孔鉆5040
型號(Model) 規格 Specifications Z5040 大鉆孔直徑Max. drilling capacity（mm) 40 大攻絲直徑Max.tapping dia.(mm) M16 立柱直徑Column diameter (mm) 120 立柱大行程Spindle travel(mm) 120 主軸中心至立柱母線距離Distance spindle axis to column generating line(mm) 273 主軸端至工作臺面大距離Max. Distance spindle nose to worktable(mm) 745 主軸端至底座工作臺面大距離Max. Distance spindle nose to base(mm) 1200 主軸錐度Spindle taper MT4 主軸轉速范圍 Spindle speeds range(50Hz)(R·P·M) 65-1400 主軸轉速級數Spindle speeds series 6 工作臺面尺寸Dimension of worktable suce(mm) 500 x 450 工作臺行程 Table travel（mm） 515 底座尺寸 Dimension of base（mm） 700×480 總高Overallheight(mm) 1760 電動機功率Motor(kw) 1.1 凈重/毛重N.G./G.W.(kg) 335/375 包裝尺寸Packing case dimensions(mm) 820×540×1810
安全規則:
1：裝卸工件，必須移開，切削中頭、手不得接近銑削面。
2：使用銑對刀時，必須慢進或手搖進，不許快進，走刀時，不準停車。
3：快速進退刀時注意銑手柄是否會。
4：進刀不許過快，不準突然變速，銑限位擋塊應調好。
5：上下及測量工件、調整、緊固變速，均必須停止銑。
6：拆裝立銑刀，工作臺面應墊木板，拆平銑刀扳螺母，用力不得過猛。
7：嚴禁手摸或用棉紗擦轉動部位及，禁止用手去托刀盤。
維修保養
銑例保作業范圍
1、身及部件的清潔工作，清掃鐵屑及周邊環境衛生；
2、檢查各油平面，不得低于油標以下，加注各部位潤滑油；
3、清潔工、夾、量具。
銑一保作業范圍
1、清洗調整工作臺、絲桿手柄及柱上鑲條；
2、檢查、調整離合器；
3、清洗三向導軌及油毛氈，電動機、機內外部及附件清潔；
4、檢查油路，加注各部潤滑油；
5、緊固各部螺絲。
銑例保作業范圍
1、身及部件的清潔工作，清掃鐵屑及周邊環境衛生，清潔工、夾、量具；
2、檢查各油平面，不得低于油標以下，加注各部位潤滑油。
銑周末保養作業范圍
一、清潔
1、拆卸清洗各部油毛氈墊；
2、擦拭各滑動面和導軌面、擦拭工作臺及橫向、升降絲桿、擦拭走刀傳動機構及刀架；
3、擦拭各部死角。
二、潤滑
1、各油孔清潔暢通并加注潤滑油；
2、各導軌面和滑動面及各絲桿加注潤滑油；
3、檢查傳動機構油箱體、油面、并加油至標高位置。
三、扭緊
1、檢查并緊固壓板及鑲條螺絲；
2、檢查并扭緊滑塊固定螺絲、走刀傳動機構、手輪、工作臺支架螺絲、叉頂絲；
3、檢查扭緊其它部份松動螺絲。
四、調整
1、檢查和調整皮帶、壓板及鑲條松緊適宜；
2、檢查和調整滑塊及絲桿合令。
五、防腐
1、除去各部銹蝕，保護噴漆面，勿碰撞；
2、停用、備用設備導軌面、滑動絲桿手輪及其它暴露在外易生銹的部位涂油防腐.
欄目頁面:www.runlian365.com/product/2794.html
深孔鉆機
來源網址:www.runlian365.com/chanpin/xx-154185.html
深孔鉆5040

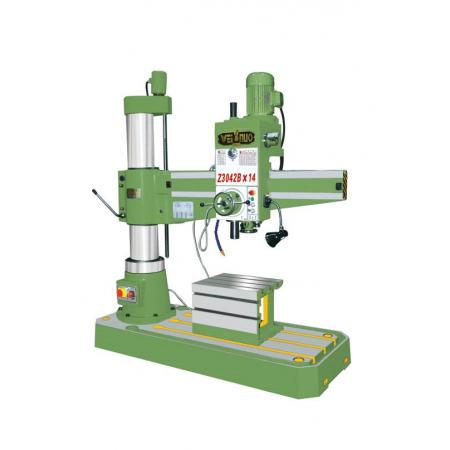

型號:JX154184高精度搖臂鉆Z3040型
主要功能與特點:
外觀造型美觀大方,總體布局勻稱協調.
采用機械傳動，機械夾緊，機械變速操作簡便。
搖臂自動升降，主軸自動進刀，效率高。
結構可靠，制造精良，保證了機精度持久性。而且
它將鉆的優點聚為一體。使之加大了鉆的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
搖臂鉆主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱上做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。
主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手作，使其在水平導軌上沿?fù)u臂移動。
TFJC-YBZ構造圖
【產品相關說明】
性能及特性：
本機是一種用途廣泛的通用型搖臂鉆，能夠滿足一般加工車間及個體用戶在零件上進行鉆孔、擴孔、鉸孔、鏜孔及攻絲等機械加工。轉臂采用內外立柱加滾動軸承的結構，操作輕便靈活。具有主軸機動進給、橫臂機動升降、循環水及過載保護等功能。機剛性好、噪音低、操作簡便、易于維修、是一種物美價廉的多用途機。
一、操作規程
1、操作者必須熟悉機操作順序和性能，嚴禁超性能使用設備。
2、操作者必須經過培訓、考試或考核合格后，持證上崗。
3、開機前，按設備潤滑圖表注油，檢查各手柄是否放在規定的位置上。按壓總啟動按鈕，啟動油泵電機。
4、按壓主軸箱與立柱松開按鈕，按壓搖臂升降按鈕，并移動主軸或轉動搖臂。
5、選擇低速檔，調好進給量，空轉10分鐘后，可試自動進給。
6、進給退出，主電機停止，按壓總停按鈕。
7、關閉機電控總開關，關閉電控柜空氣開關。
8、清潔機，按設備潤滑圖表注油，立柱、搖臂抹油。
二、安全操作規程
1、加工時，嚴禁戴手套，工件夾裝應牢固，鉆小件，應用平口鉗或工具夾夾住，不許用手夾著鉆。
2、在開機鉆孔情況下，手不準觸摸，不準翻轉，卡壓或測量。
3、在搖臂鉆的橫臂回轉范圍內，不準站人，橫臂應卡緊。
4、橫臂下，工作臺上，不準放雜物，不準有障礙物。
5、使用自動走刀，應調整好限位塊，手動進給，不要用力過猛。
6、鉆頭上有長鐵屑時，要停車用鐵鉤清除，禁止風吹或手拉
搖臂鉆主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺組成
欄目頁面:www.runlian365.com/product/2794.html
深孔鉆機
來源網址:www.runlian365.com/chanpin/xx-154184.html
高精度搖臂鉆Z3040型

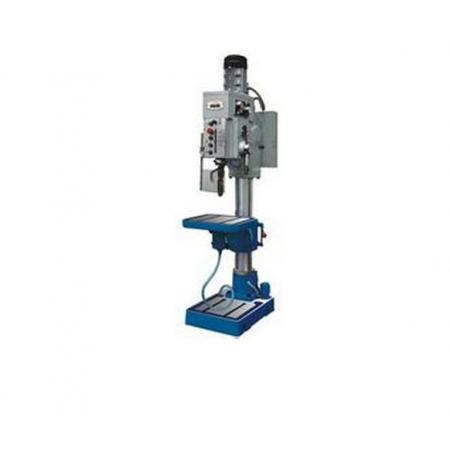

型號:JX154186立式鉆Z5140A
立式鉆參數/型號
Z5140A
Z5140B
Z5150A
Z5150B
大鉆孔直徑mm
Max drilling diameter
40
40
50
50
主軸孔錐度
Spindle taper
MT4
MT4
MT5
MT5
主軸行程 mm
Spindle travel
250
250
250
250
主軸箱行程(手動)mm
Spindle box travel(manual)
200
200
200
200
主軸轉速級數
Spindle speed steps
12
12
12
12
主軸轉速范圍 r.p.m
Spindle speed range
31.5～1400
31.5～1400
31.5～1400
31.5～1400
進給量級數
Spind feed steps
9
9
9
9
進給量范圍mm/r
Table size spindle feed range
0.056～1.80
0.056～1.80
0.056～1.80
0.056～1.80
工作臺面積mm
Table size
560 x 480
1200 x 280
560 x 480
1200 x 280
工作臺縱橫行程mm
Longitudinal(cross)travel
700/300
700/300
工作臺垂向行程mm
Vertical travel
300
300
300
300
主軸端面至工作臺面大距離 mm
Max distance between spindle and table
750
750
750
750
主電機功率 kw
Moin motor power
3
3
3
3
外型尺寸 mm
Overall size
1090 x 905 x2530
1300 x 1200 x2530
1090 x 905 x2530
1300 x 1200 x2530
機重量 kg
Net weight
1250
1350
1250
1350
欄目頁面:www.runlian365.com/product/2794.html
深孔鉆機
來源網址:www.runlian365.com/chanpin/xx-154186.html
立式鉆Z5140A
深孔鉆礦山深孔鉆機晉城
