數據含義：

◆ 方位角：是從某點的指北方向線起，依順時針?lè)较虻侥繕?biāo)方向線之間的水平夾角。

◆ 橫滾角：儀器水平放置，繞縱向中心軸線旋轉就是橫滾角。即把儀器正向水平放置，當儀器在左、右方向傾斜時形成的角度。

◆ 俯仰角：儀器水平放置，繞橫向中心軸線旋轉就是俯仰角。即把儀器正向水平放置，當儀器在前、后方向傾斜時形成的角度。

◆ 磁偏角：地理方位與磁方位的偏差角度值，地理位置不同，磁偏角有所不同。

◆ GPS：全球定位系統

◆ 經緯度：WGS84坐標系下，儀器所在位置的經度和緯度值。

◆ 氣壓、海拔、溫度：是指儀器當前環境參數。

◆ 相對高度：是指選定一個參考面，移動儀器所產生的高度。操作菜單進入到“相對高度”顯示頁面，此時顯示的數值為0，即以此刻的高度作為0參考面，不要更換顯示頁面，然后帶著儀器向上或向下移動，會顯示基于參考面的高度。

產品特點

3.1 操作簡單，測量數據一目了然。

3.2 三軸磁阻傳感器測量空間磁場，帶傾角補償功能。

3.3 數字顯示，同時又保留了部分機械羅盤的功能，使用更靈活。

3.4 進口GPS模塊，搜星更快，定位更準。

3.5 輔助氣壓、海拔、溫度測量，數據更完備。

3.6 低功耗設計，每天使用1~2小時，可工作15天。

3.7 延時自動關機時間設定：15s ~ 360s可調，注意：設置為0s，儀器將一直保持工作狀態。

用途、適用范圍及工作原理

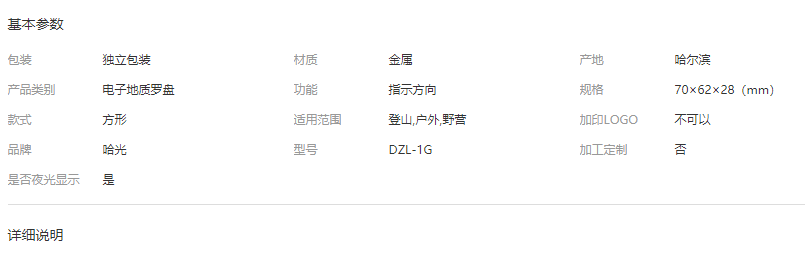

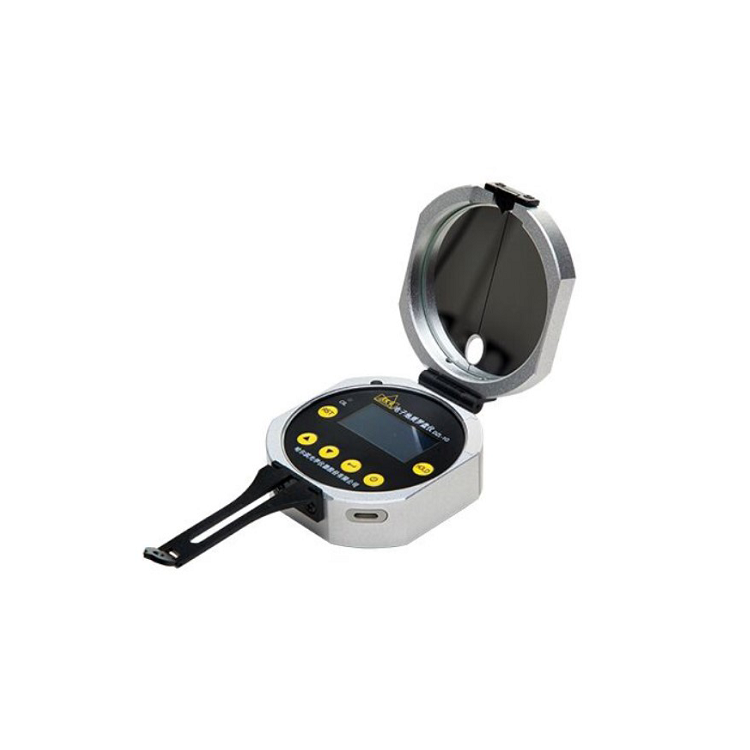

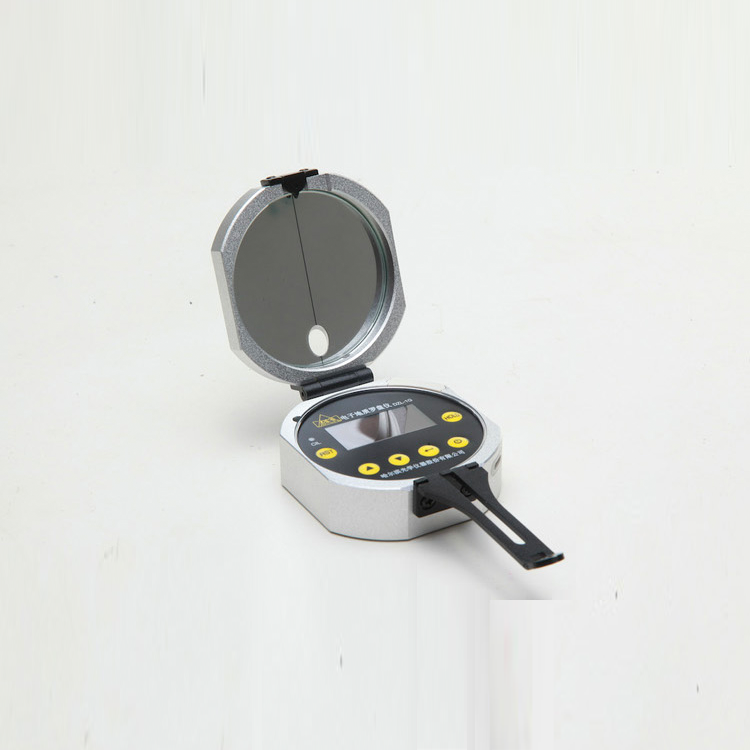

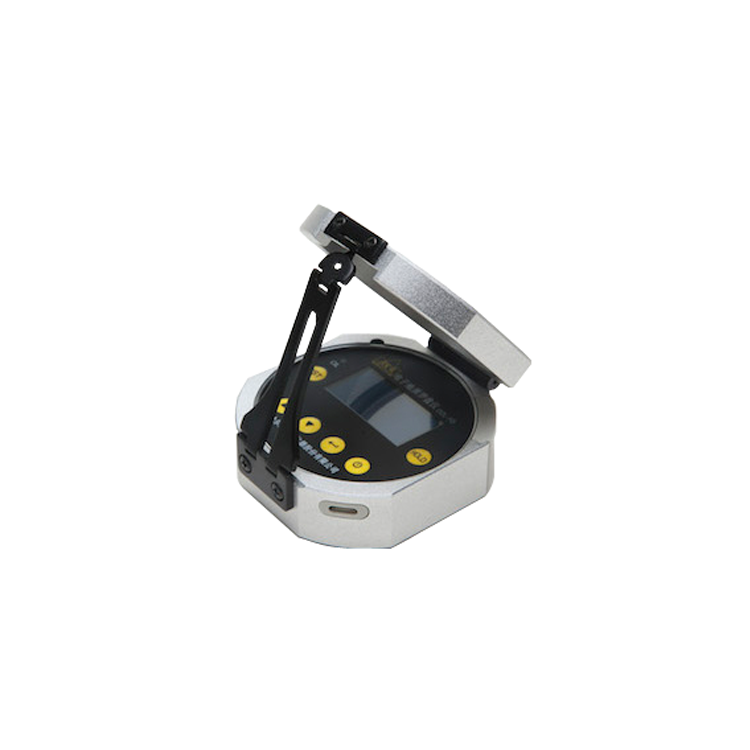

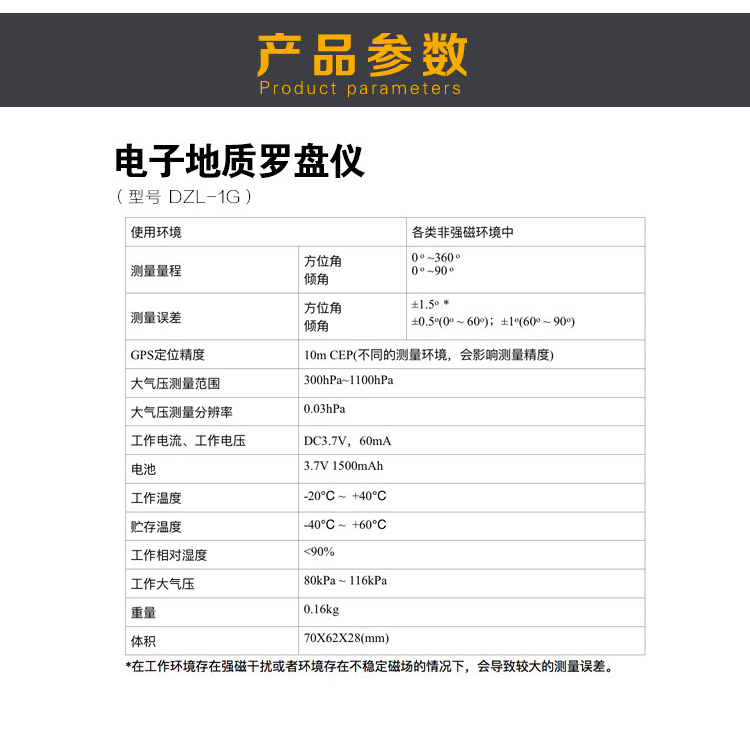

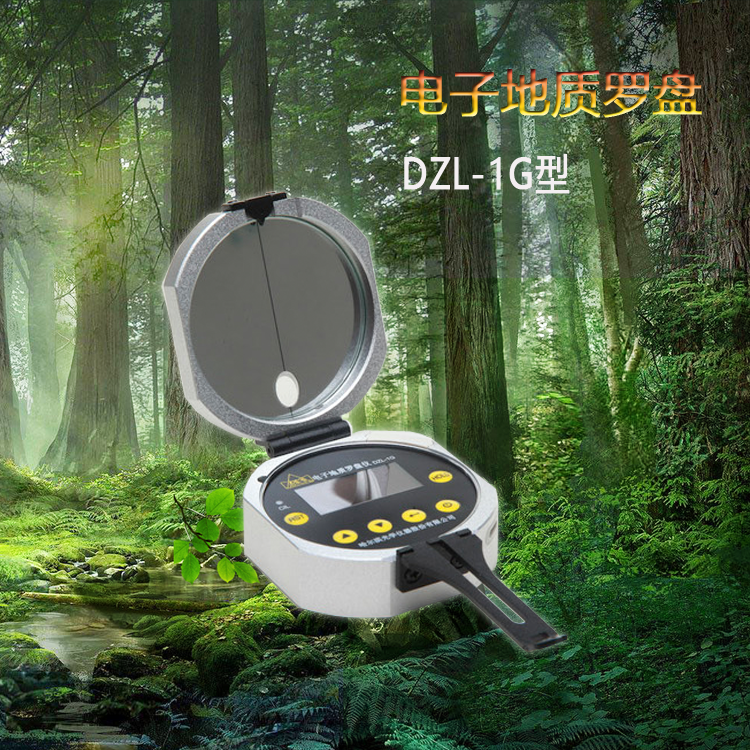

本產品是一款便攜式、三維電子地質羅盤儀，可實時顯示方位角、橫滾角、俯仰角。為方便野外測量，儀器具備GPS定位功能，可顯示當前所在位置的經緯度；另外還可以得到氣壓、海拔、溫度、相對高度等輔助數據，是地質工作者的必備工具。

本產品采用三軸磁阻傳感器、三軸加速度傳感器、三軸陀螺儀傳感器、氣壓傳感器共同組成10軸傳感器組，通過這些傳感器可計算出方位、傾角和氣壓。本產品還采用了進口高精度GPS模塊用來接收GPS衛星信號，通過GPS模塊可獲得經緯度。以ARM處理器為核心，來處理上述傳感器和GPS模塊的數據，外圍輔以O(shè)LED、鍵盤、電源管理等共同組成多功能的便攜儀器。

本產品的磁阻傳感器獲得地磁場強度，通過加速度傳感器獲得重力加速度，通過陀螺儀獲得角速度。這三種傳感器的原始數據在ARM核心處理器做姿態結算：濾波、補償、數據融合，得出方位角、橫滾角、俯仰角，通過屏幕實時顯示出來。這種三維的設計相比平面電子羅盤具備很大的優勢，由于做了傾角補償功能，在測量方位時不必保持設備的水平放置，也能得出準確的測量數據。

本產品內置了GPS模塊，通過解析GPS的傳輸協議，可獲得儀器當前所在位置的經緯度，更利于野外地質勘測。

本產品還內置了氣壓芯片作為輔助測量，經過處理器的校正和補償可實時獲得氣壓和溫度數值，由氣壓可換算出海拔高度。溫度、氣壓、海拔可在屏幕實時上顯示。

本產品的低功耗設計，延長了電池的續航時間；外殼設計具備防塵、防潮功能和其他輔助測量功能；簡潔的菜單設計、實用的設置功能可為使用者帶來便捷的使用體驗。
