詳細說明

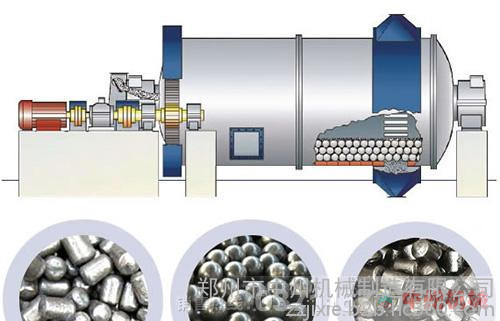

球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
??
球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。
主軸承采用了大直徑雙列調心棍子軸承，代替原來的滑動軸承，減少了摩擦，降低耗能，磨機容易啟動。保留了普通磨機的端蓋結構形式，大口徑進出料口，處理量大。給料器分為聯合給料器和鼓形給料器兩種，結構簡單，分體安裝。
沒
有慣性沖擊，設備運行平穩，并減少了磨機停機停車維修時間，提高了效率。
|
規格型號 |
簡體轉速 |
裝球量 |
給料粒度 |
出料粒度 |
產量 |
電機功率 |
重量 |
|
Φ900×1800 |
38 |
1.5 |
≤20 |
0.075 － 0.89 |
0.65 － 2 |
18.5 |
3.6 |
|
Φ900×2100 |
38 |
1.3-1.4 |
≤15 |
0.075 － 0.83 |
0.7 － 3.5 |
18.5 |
3.9 |
|
Φ900×3000 |
38 |
2.7 |
≤20 |
0.075 － 0.89 |
1.1 - 3.5 |
22 |
4.5 |
|
Φ1200×2400 |
32 |
3.8 |
≤25 |
0.075 － 0.6 |
1.5 - 4.8 |
30 |
11.5 |
|
Φ1200×2800 |
32 |
3.3-3.5 |
≤25 |
0.075 － 0.6 |
2 - 6 |
30 |
13 |
|
Φ1200×4500 |
32 |
7 |
≤25 |
0.074 － 0.4 |
1.6 - 5.8 |
45 |
13.8 |
|
Φ1500×3000 |
27 |
8 |
≤25 |
0.074 － 0.4 |
2 - 5 |
75 |
17 |
|
Φ1500x3500 |
27 |
6.75-6.4 |
≤25 |
0.075 － 0.4 |
3 - 7 |
75 |
17.5 |
|
Φ1500×4500 |
27 |
14 |
≤25 |
0.074 － 0.4 |
3.5 - 12 |
110 |
21 |
|
Φ1500×5700 |
27 |
15 |
≤25 |
0.074 － 0.4 |
3.5 - 8 |
115 |
24.7 |
|
Φ1830×3000 |
24 |
18 |
≤25 |
0.074 － 0.4 |
4 - 10 |
130 |
28 |
|
Φ1830×3600 |
24 |
10.6-11.35 |
≤25 |
0.075 － 0.4 |
5 - 22 |
130 |
33.5 |
|
Φ1830×7000 |
24 |
25 |
≤25 |
0.074 － 0.4 |
7.5 - 17 |
210 |
36 |
|
Φ2100×3600 |
22 |
14-15.2 |
≤25 |
0.075 － 0.4 |
15 - 36 |
370 |
46.8 |
|
Φ2200×5500 |
21 |
30 |
≤25 |
0.074 － 0.4 |
10 - 22 |
210 |
48.5 |
|
Φ2200×6500 |
21 |
31 |
≤25 |
0.074 － 0.4 |
14 - 26 |
380 |
52.8 |
|
Φ2200×7500 |
21 |
33 |
≤25 |
0.074 － 0.4 |
16 - 29 |
380 |
56 |
|
Φ2400×3000 |
20.6 |
15.5-16.6 |
≤25 |
0.075 － 0.4 |
22 - 24 |
245 |
59 |
|
Φ2400×4500 |
21 |
30 |
≤25 |
0.074 － 0.4 |
8.5 - 60 |
380 |
65 |
|
Φ2700×3600 |
20.6 |
39 |
≤25 |
0.074 － 0.4 |
12 - 70 |
400 |
91.3 |
|
Φ2700×4000 |
20.7 |
40 |
≤25 |
0.074 － 0.4 |
12 - 80 |
400 |
94 |
|
Φ2700×4500 |
20.7 |
48 |
≤25 |
0.074 － 0.4 |
12 - 90 |
430 |
102 |
|
Φ3200×4500 |
18 |
65 |
≤25 |
0.075 － 0.4 |
按工藝條件定 |
800 |
137 |
