項目

參數

備注

1

主要參數

總長

34m

絞刀橋架水平放置

船長

26m

全船采用國標鋼材

船寬

6m

船高

1.5m

吃水

0.9m

挖深

15m

排高

8m

擺寬

30m

排距

20m

總功率

586kw

總重量

75噸左右

2

動力艙船體尺寸

船體長

13m

船體設計：

1.分體式絞吸式抽沙船

2.適用平板車、貨車和集裝箱的運輸

可在水邊陸地現場拆卸和組裝

船體寬

3m

船體高

1.5m

底板厚度

8mm

側板厚度

6mm

前板厚度

18mm

后板厚度

12mm

船體質保

公司質保五年

3

兩側浮體船體尺寸

船體長

28m

船體寬

1.5m

船體高

1.5m

底板厚度

6mm

側板厚度

6mm

面板厚度

6mm

前板厚度

10mm

后板厚度

10mm

船體質保

公司質保五年

4

主柴油機

品牌

濰柴動力股份

類型

船用發動機

型號

X6170ZC

功率

382kw

520馬力

轉速

1200r/min

油耗

55kg/h

發動機質保

全球聯保

5

齒輪箱

品牌

杭州齒輪箱

型號

HC400

速比

1.1:1

齒輪箱質保

航齒全球聯保

6

抽沙泵

品牌

江蘇耐磨泵

型號

16/16 E-G

材質

合金

流量

2000m3/h

揚程

30m

轉速

980r/min

軸功率

350kw

吸管直徑

400mm

排管直徑

400mm

葉輪使用壽命

過流量30萬方

泵殼使用壽命

過流量60萬方

泵質保

廠家三包

7

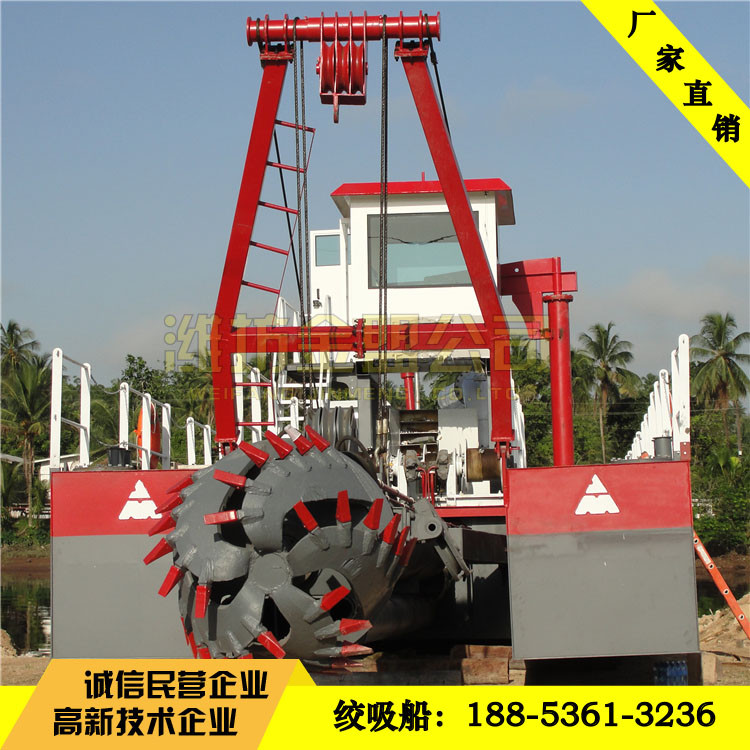

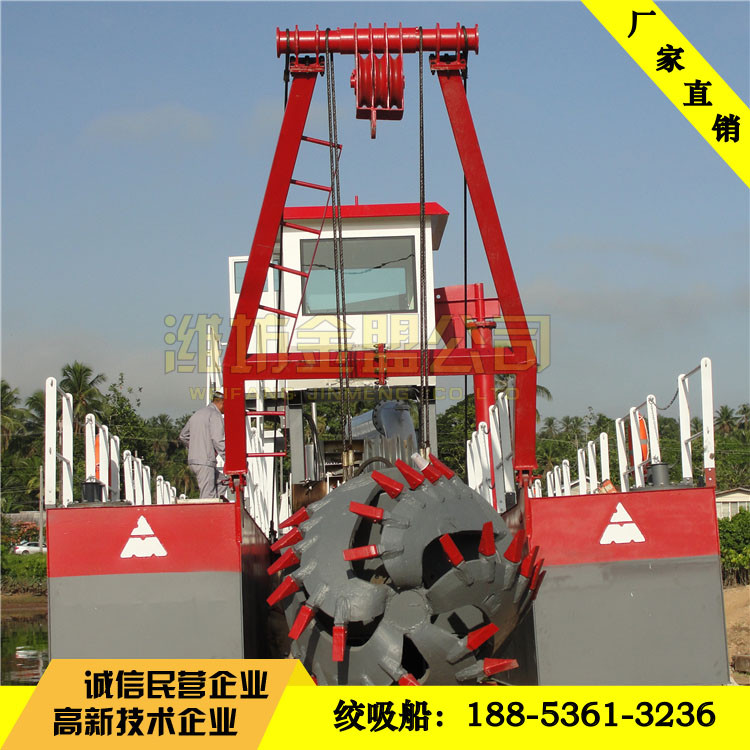

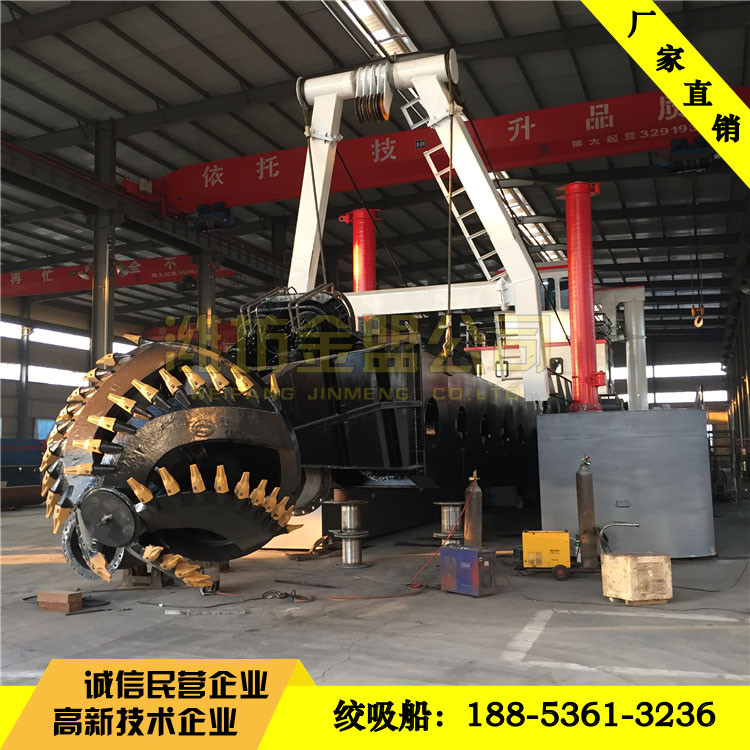

絞刀總成

品牌

濰坊金盟公司

驅動方式

液壓驅動

絞刀功率

90kw

絞刀直徑

1400mm

刀片數量

6片

材質：16Mn

刀齒數量

42支

材質：K10.40Cr

絞刀轉速

30r/min

絞刀頭質保

公司質保一年

8

液壓系統總成

品牌

寧波產

絞刀頭液壓

1套

定位樁液壓

1套

升降絞車液壓

1套

液壓油箱總成

1套

液壓控制總成

1套

液壓系統質保

公司質保兩年

9

電動絞車

品牌

濰坊金盟公司

電動橋架絞車

拉力10T

1臺，鋼絲繩20#

橫移絞車

拉力8T

2臺，鋼絲繩14#

錨

2個

電動絞車質保

公司質保兩年

10

駕駛室

品牌

濰坊金盟公司

操控臺

一體化操控

座椅

1個

機艙室

1間

空調

1臺

駕駛室質保

公司質保兩年
