詳細說明
工作原理機構造:

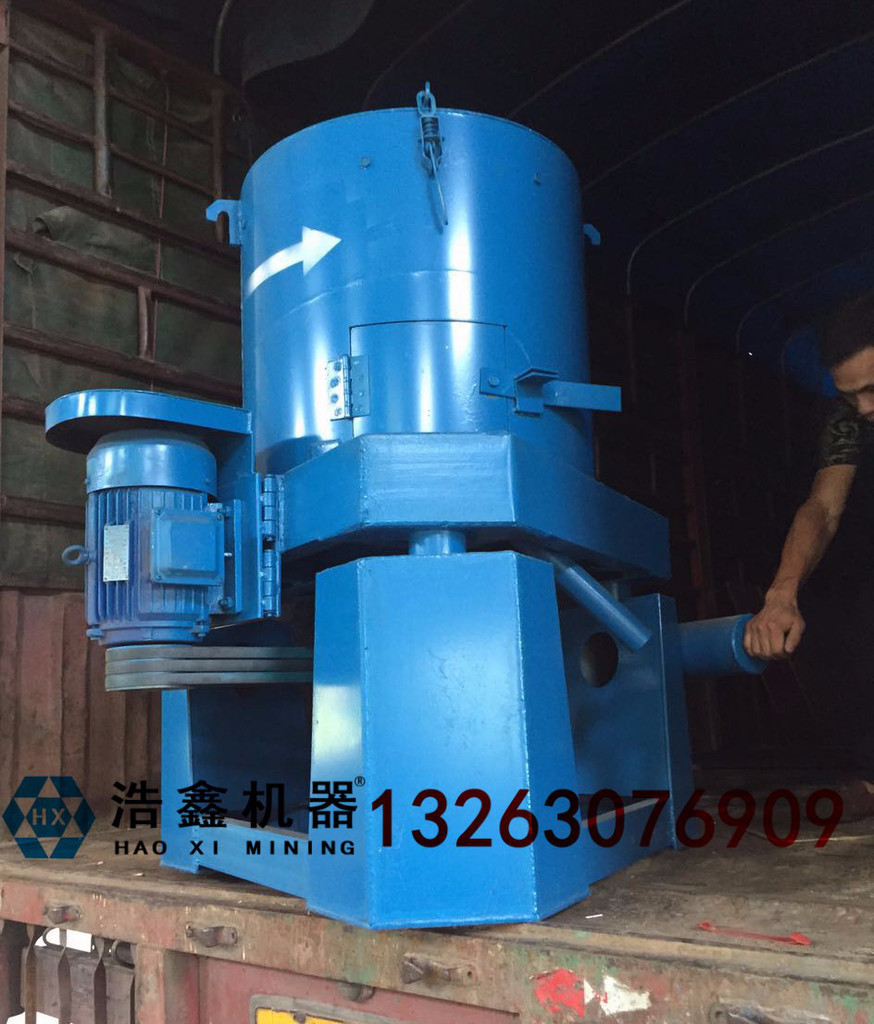

水套式離心選礦機是由給礦管、機架、尾礦槽、驅動電機、豎軸和選礦部件等部分組成。
選礦部件分為內、外兩層,內層為戴頭圓錐體,內層椎體由不銹鋼制作,帶有環形格條,錐壁上有許多小孔,外層為普通鋼板制成,與內層形成封閉水套。
中傳動軸為中空軸,壓力水經中空軸給入內外層錐體形成的水套中,由內層小孔不斷噴射水流入格條間,形成反沖水,分選過程中,反沖水壓力位:0.03-0.06MPa。
經過磨礦或篩分的礦粒以礦漿狀態由上部通過中心給礦管,給入選礦部件中,在高速旋轉的離心力作用下,礦漿沿錐體向上運動,輕礦物從錐體上部周邊排到尾礦槽中,從尾礦排出口排出;重礦物在離心力的作用下,沉積在格條間,實際上是沉積在內錐上。
設備型號 |
STLB19 |
STLB30 |
STLB60 |
STLB70 |
STLB80 |
STLB100 |
STLB120 |
生產能力t/h |
0.25-0.3 |
2-3 |
10-15 |
25-30 |
35-40 |
60-80 |
100-120 |
給礦粒度mm |
0-3 |
0-4 |
0-6 |
0-6 |
0-6 |
0-6 |
0-6 |
給礦濃度% |
0-50 |
0-50 |
0-50 |
0-50 |
0-50 |
0-50 |
0-50 |
反沖水量t/h |
1.5-2 |
4-6 |
10-15 |
17-25 |
20-30 |
40-60 |
70-80 |
精礦產量Kg/次 |
2-3 |
10-20 |
30-40 |
50-60 |
60-70 |
70-80 |
110-120 |
電機功率kw |
0.75 |
1.5 |
5.5 |
7.5 |
11 |
18.5 |
22 |
圓錐轉速r/min |
800 |
600 |
460 |
430 |
400 |
360 |
360 |
壓力水Mpa |
0.04 |
0.12 |
0.25 |
0.3 |
0.35 |
