詳細說明
。
振動篩規格與性能參數表
|
型號 |
篩網層數 |
雙振幅 (mm) |
篩孔尺寸 |
最大進料 (mm) |
處理能力（m3/h） |
電動機型號 |
電機功率 |
篩面規格 |
總重量 |
外型尺寸長×寬×高 (mm) |
|
2YA1237 |
2 |
6-8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3600 |
4600×1900×1200 |
|
3YA1237 |
3 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3900 |
4730×1900×1650 |
|
4YA1237 |
4 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
4500 |
4900×1900×2150 |
|
2YA1548 |
2 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
4600 |
5720×2260×1200 |
|
3YA1548 |
3 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5100 |
5900×2260×1650 |
|
4YA1548 |
4 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5600 |
6050×2260×2100 |
|
2YA1848 |
2 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
5350 |
5720×2560×1200 |
|
3YA1848 |
3 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
6000 |
5900×2560×1650 |
|
4YA1848 |
4 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×6000 |
6650 |
6050×2560×2100 |
|
2YA1860 |
2 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6000 |
6920×2560×1200 |
|
3YA1860 |
3 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6600 |
7100×2560×1650 |
|
4YA1860 |
4 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
7200 |
7250×2560×2110 |
|
2YA2160 |
2 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
10100 |
7020×3090×1320 |
|
3YA2160 |
3 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
11300 |
7160×3090×1780 |
|
4YA2160 |
4 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
37 |
2100×6000 |
12500 |
7320×3090×2230 |
|
2YA2460 |
2 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
11600 |
7000×3390×1320 |
|
3YA2460 |
3 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
12800 |
7160×3390×1780 |
|
4YA2460 |
4 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
14000 |
7320×3390×2230
|
山西選礦篩選設備，YK0824型圓振動篩分機，泥沙石篩選一體機報價------河南方大機械
山西選礦篩選設備，YK0824型圓振動篩分機，泥沙石篩選一體機報價------河南方大機械
山西選礦篩選設備，YK0824型圓振動篩分機，泥沙石篩選一體機報價------河南方大機械

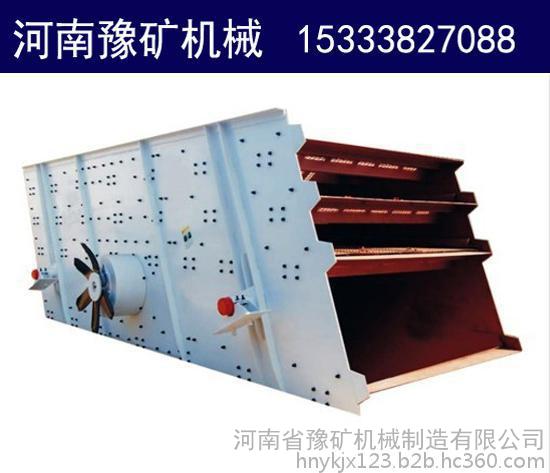

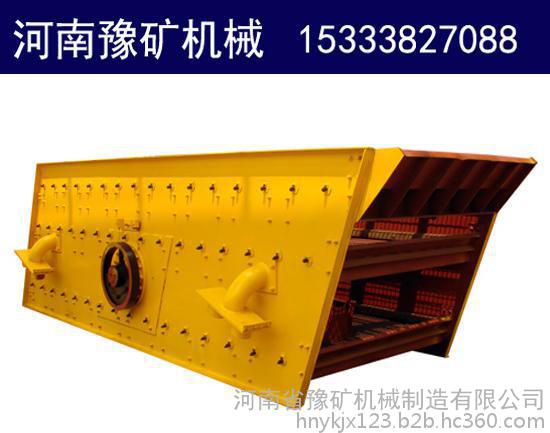

產品簡介
NH系列圓振動篩主要用于冶金、、礦石等干式物料的篩分，其運動軌跡近似于圓。該機先進的環槽鉚釘連接，大游隙軸承潤滑振動器，具有堅固耐用、運行平穩、噪音低、安裝方便等特點。按其結構可分為吊掛式和作勢兩種。
工作原理
NH系列圓振動篩是利用普通電機外拖振動器，使篩體沿激振力方向作周期往復性振動，物料在篩面上作圓運動，從而達到篩分目的。
NH系列圓振動篩由振動源、篩體、篩網、減振裝置、底座等組成，結構合理，堅固耐用。
存放安檢
設備在出廠前需精工征集裝配及無負載試車，經檢查各項指標合格后方能出廠，因此，設備在發運到使用現場后，應按裝箱清單及成套設備發貨單檢查整臺機器的零部件是否齊全，技術文件有否紕漏。
設備到達現場后，不可直接擱置在地面上，應平穩放置在平整的枕木上，并要求離地面距離不小于250mm。如果存放在露天，應加防油布遮蓋，以防風雨侵蝕。
