詳細說明

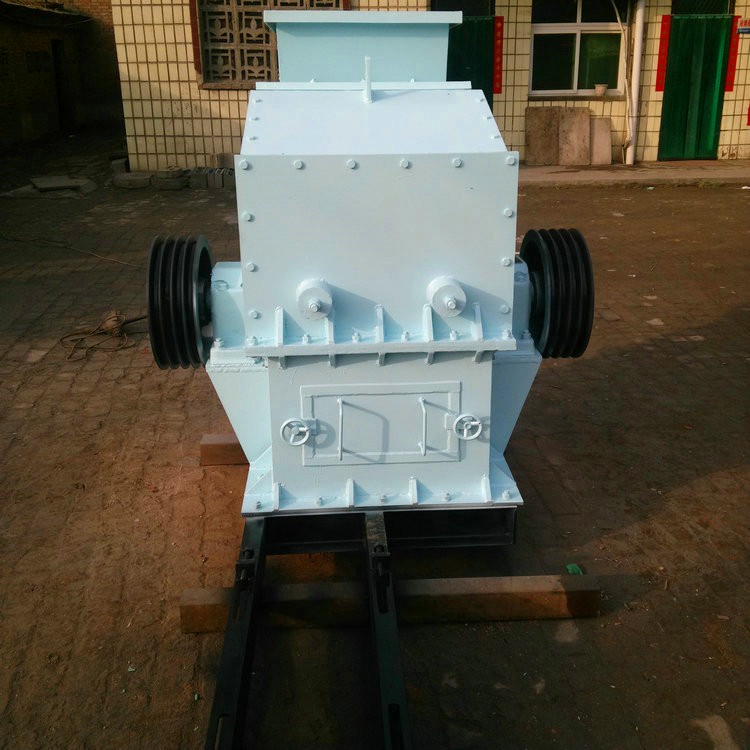

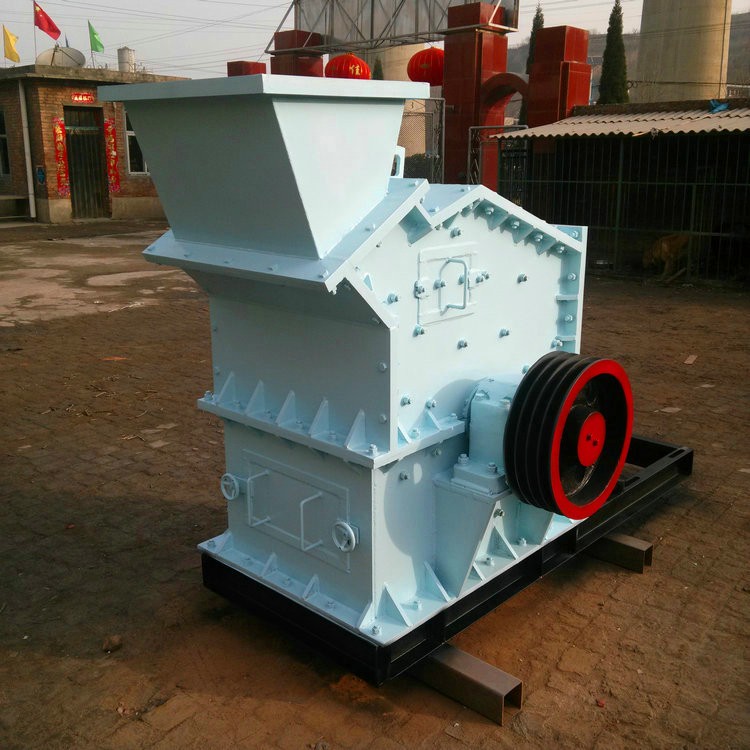

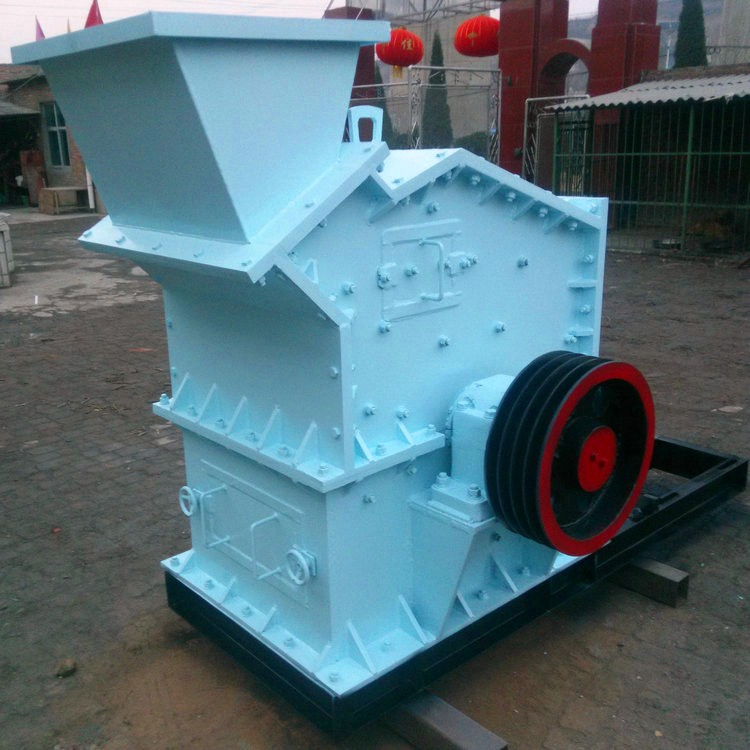

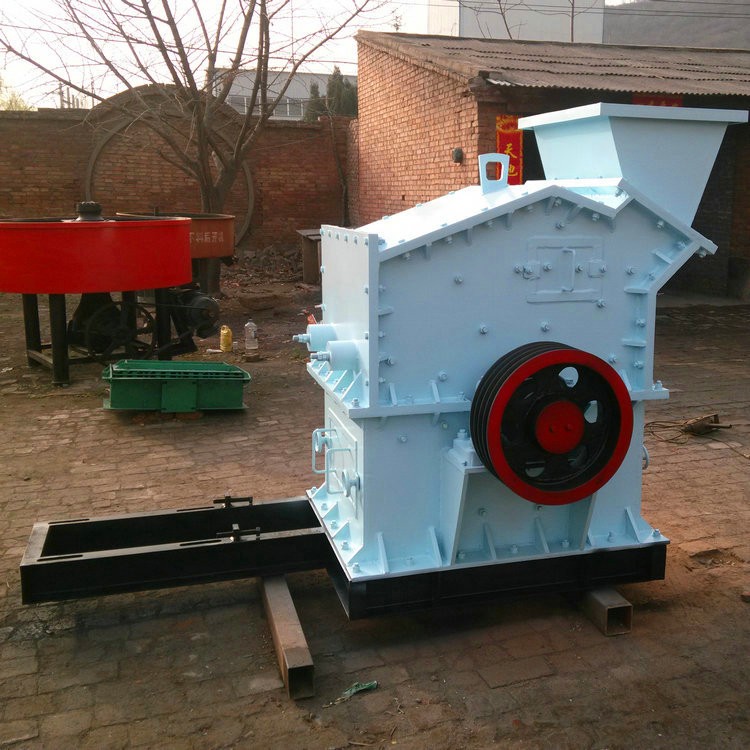

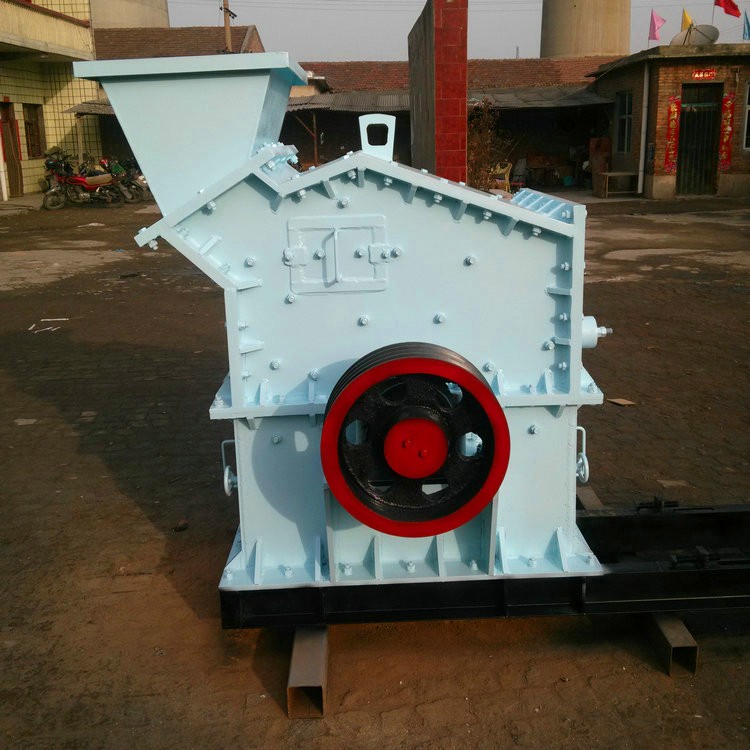

                                       反 擊 式 碎 石 機



鞏義市宇豐機械廠

24小時服務熱線：135 2300 7588 牛經理

                             135 2309 1808 白經理

固定 電話：   0371-64069666

固定 傳真：   0371-64059606

聯  系  人：   牛經理

在線 微信：   135 2300 7588

在線 Q Q：   501691278
公司 網址：//gysyfjx.b2b.hc360.com
【溫馨提示】網站中標識的價格僅做參考，具體價格以來電咨詢?yōu)闇?zhǔn)，歡迎新老客戶來公司考察面談。



一、反擊式破碎機工作原理

顧名思義，反擊式破碎機是利用反擊力作用來達到破碎效果的，在大塊物料進入反擊板和轉子之間的破碎腔后，受轉子部分的旋轉作用獲得動能，在反擊板和轉子之間反復沖擊，分別經**級反擊腔、第二級反擊腔及底部研磨腔的逐級破碎，達到要求的出料粒度。


二、反擊式破碎機較錘式破碎機的技術優勢

1、可以有效的處理含濕量較大的物料，防止破碎機的堵塞現象。
在處理物料含水量過大時，反擊式破碎機的進料溜槽和反擊板可配備加熱裝置，防止物料的粘連。反擊式破碎機不須配備底部篩板可有效防止堵塞現象。而錘式破碎機不能采用加熱方式防止物料的粘結，并且須配備底部篩板，增加了堵塞的可能性。

2、反擊式破碎機既適用于軟的物料又適用于硬度非常大的物料。
它的板錘采用機械夾緊結構牢固定于轉子上，當隨轉子轉動時具有很大的轉動慣量。相對于錘式破碎機（錘頭呈懸垂?fàn)顟B(tài)），反擊式破碎機的轉子具有更大的動量，適應破碎更堅硬的物料，同時能耗較低。

3、可以方便靈活調節出料粒度，調節范圍廣。
反擊式破碎機可通過多種方式調節出料粒度，如調節轉子速度、調節反擊板和研磨腔的間隙等。間隙調節可通過機械式或液壓式進行調節，采用液壓調節系統可方便地通過就地操作按鈕或運程控制系統完成間隙的調整。而錘式破碎機調節出料粒度只能通過更換底部篩板實現。

4、易損件的磨損比錘式破碎機小、金屬利用率高
反擊式破碎機錘的磨損僅在出現的迎向物料的一面。當轉子速度正常時，進料會落在板錘表面（打擊面），板錘的背面和側面均不被磨損。即便是迎向物料這一面的磨損也很少。而且底部研磨棒也很容易更換。反擊式破碎機板錘的金屬利用率可高達45%-48%。而錘式破碎機錘頭呈懸垂?fàn)顟B(tài)，磨損發生在上、前、后和側面，相對于板錘，錘頭磨損更嚴重，錘頭的金屬利用率僅達25%左右。而且轉子體本身也可能受到磨損。錘式破碎機底部篩板受磨損影響嚴重，格柵要全部換掉，且更換篩板的工作也比較復雜。

5、備件更換簡便、維護費用相應減少
反擊式破碎機轉子上僅安裝6只板錘，用提供的專用工具可方便地進行板錘的更換，更換一套板錘只需一個班次的時間。底部研磨腔研磨棒的更換也僅需要數十分鐘既可，大大降低了檢修和維護的時間和費用。而錘式破碎機錘頭多達100多只，更換一套錘頭花費大量時間和人力，檢修和維護費用較高。底部篩板更換也極其麻煩。


破碎機械通常可以分為6類，除了其中的錘式破碎機和輥式破碎機2類外，砂石場常見的破碎機械還有復擺顎式破碎機、圓錐破碎機、反擊式破碎機和立軸沖擊式破碎機（VSI）等4類。


破石機國內外破碎機械存在差距的原因很多，其中市場需求不同是造成差距的客觀原因，由于國際市場上**的破碎設備制造商集中在歐美地區，那里大規模的基本建設階段已過去，市場對砂石料的需求不多，且環保要求又高，勢必形成砂石場高度集中以大規模生產來實現環境保護，幫所需破碎設備規格大、自動化程試想高、機動性強。滿足這樣的市場需求發展的破碎設備與國內產品不大一樣，而我們正處于大規模的基本建設時期，各地對砂石料的需求劇增，引起投資砂石場熱，遍地開花的砂石場往往規模小，只求上馬快、投資少，供不應求的市場使粗制濫造、技術水平低下、耗能高、污染環境嚴重的產品紛紛進入，而這些設備往往只能以低價來占領市場，因此與國際上先進水平差距明顯。國際上專業的立軸沖擊式破碎機制造商已普遍采用陶瓷制作耐磨零件，而不僅僅是硬質合金（碳化鎢）和高鉻鑄鐵。陶瓷材料不但可耐較高的溫度，而且有特別好的抗腐蝕性，因而在帶有相當溫度的物料高速沖擊時耐磨性能良好。國內的立軸立軸沖擊式破碎機目前采用硬質合金和高鉻鑄鐵材料，質量不穩定，易腐蝕和磨損，且易被金屬件擊碎，由于砂石場使用的破碎設備國內外產品差距明顯，故國內高端市場，如規模較大的砂石場仍是進口的設備占多數。



因而近制就是測繪國外產品，以此作為更新?lián)Q代的主要手段，技術進步甚慢。目前國內的破碎機械制造商無論國有企業還是民營企業，在科技開發上的投入不足是產品差距的主觀原因，既缺乏科研手段（例如幾乎沒有一家制造商具備巖石實險室），又缺少先進技術支撐，自主產權的開發力量十分薄弱。盡管國內外破碎設備差距很大，但縱觀國外的破碎設備制造商由于本土市場日漸縮小，生產成本高，紛紛開拓本國以外的市場，而且作為傳統工業在資金、人才等方面獲得新的投入甚少，因此，近來年兼并重組頻繁，這種局面給國內破碎機械制造商以很大的發展機遇，畢竟我國的制造成本較低，又有較好的重工業基礎，通過引進國際上先進技術，產學科研投入，一定能克服技術上的差距，使我國的破碎設備產品更好的進入國內外市場。
隨著國內基本建設和國民經濟的持續發展，我國的建設機械市場已經成為國際設備制造商關注的焦點，破碎機械行業也不例外，外資的進入，進一步加劇了市場的競爭程度，國內破碎機械企業要想在競爭的大潮中取得先機，其首要問題就是要提高現有破碎設備的質量和技術含量，盡快縮小與國外先進水平的差距，創造自己的品牌，爭取市場主動，本文通過比較國內外破碎機械的差距來說明國內外破碎的機械現狀。



一、圓錐式破碎機
圓錐式破碎機往往作為砂石場的二級和三級破碎設備。圓錐式破碎機以圓錐底圓直徑尺寸作為規格的劃分標準。常見為底部單缸和（外部）多缸2種型式。國內目前主流產品為彈簧圓錐破碎機（即用彈簧來代替外部油缸），歸屬于多缸式。



（一）使用性能
圓錐式破碎機的性能主要體現在允許進料粒度、處理能力和排料粒度等3個方面。

鄂式破碎機的規格是用給料口的寬度B和長度L來表示的。例如，900×1200毫米的鄂式破碎機表示它的給礦口寬為900毫米，長為1200毫米。

根據顎式破碎機給料口寬度可分為大、中、小三種型式。給料口寬度大于600毫米者為大型，給料口寬度為300—600毫米者為中型，給料口寬度小于300毫米者為小型。生產中給入鄂式破碎機的最大給礦塊度要比給料口寬度B小15—20%，即給料最大塊度D最大=0.85—0.8B。

礦石的破碎和磨碎是選別前的準備作業。選礦的前提條件是要使礦石中的有用礦物達到單體分離。由于有用礦物以單體存在的粒度是很小的，有時需要將礦石磨細到小于0。074毫米占80%的細度，甚至還要細些，才能使某種有用礦物達到單體分離。從采場出來的礦石塊度很大，如，露采的供礦塊度最大可達1000毫米左右，所以要把大至1000毫米的礦塊破碎到只有幾十微米（1微米=1/1000毫米）的細粒，往往要分幾個階段才能完成。以破碎來說，在大型選廠一般采用粗、中、細三段破碎（也有采用四段的），使塊礦的粒度逐漸縮小到8—25毫米左右，然后再送到磨礦機進行研磨。直到有用礦物顆粒能達到單體分離為止。

磨礦通常是一段或兩段。破碎與磨礦的段數劃分大致如表2—2所示。

應當指出，表2—2中對于破碎與磨礦段數的劃分是相對的，它與選廠規模大小，使用破碎與磨碎設備的型式規格、對產品細度的要求及其他條件有關。

破碎與磨礦段數的劃分表 表2—2

段別
名稱 給礦粒度（毫米） 產品粒度（毫米）

粗碎 1500—500             400—125

中碎 400—125               100—25

細碎 100—25                  25—5

粗磨 25—5                      1—0.3

細磨 1—0.3 0.1—0.074

目前，礦石的破碎與磨碎的方法主要還是借助機構力的作用，較常見的機械作用力大致有以下五種。

A、壓碎 利用兩破碎工作面逼近時產生的擠壓力，使物料破碎。鄂式破碎機、輥式破碎機、圓錐破碎機都是以壓碎方式為主的破碎機械。

B、劈碎 是利用尖齒楔入物料的的劈開力來進行破碎的，力的作用集中，發生局部碎裂，適應于脆性物料的破碎。

C、折斷 物料在破碎工作面間如同承受集中載荷的兩支點（或多支點）梁，使物料本身發生折屈面破碎。

D、磨剝 兩個破碎工作面在物料上作相對運動，對物料施加剪切力，從而使物料發生破裂。此力適合于細粒物料的磨碎。

E、擊碎 它是利用沖擊力破碎礦石的。沖擊力是瞬間作用于礦石的力。例如反擊式破碎機的破碎力主要是沖擊力。

選廠采用的破碎、磨礦機構往往同時具有上述幾種破碎方式的聯合作用。
