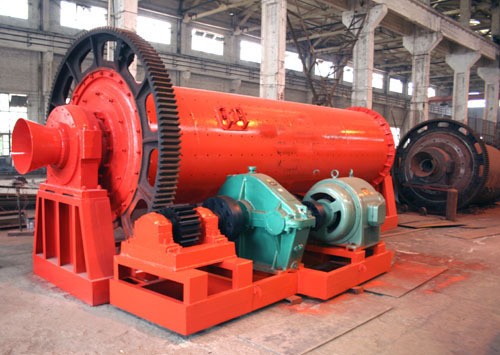

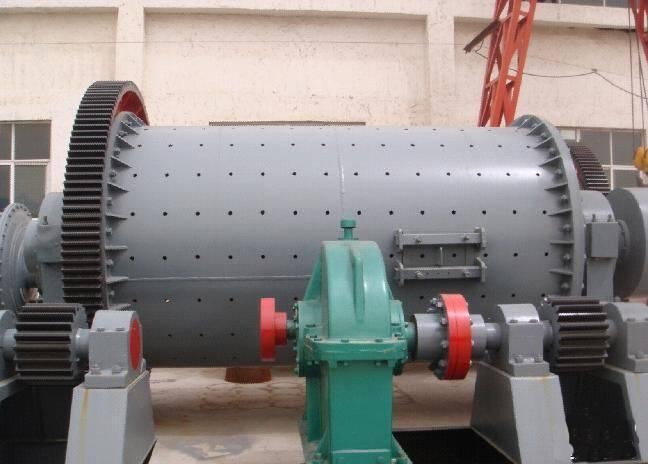

圓錐球磨機介紹
圓錐球磨機改變了原有的球磨機結構，使機體、底架一體化，安裝時可一次并放在基礎平面上，主軸承采用雙列調心滾子軸承，可降低能耗30%，提高細粒度、處理能量增加15~20%。圓錐球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
圓錐球磨機工作原理
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機**倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显?*倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。
圓錐球磨機技術參數
|
規格型號 |
筒體轉速（ r/min ） |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量（ t/h ） |
電機功率 (kw) |
重量 (t) |
|
Ф900×2100 |
36 ～ 38 |
1.5 |
0-15 |
0.075-0.8 |
0.5-1.3 |
18.5 |
4.9 |
|
Ф1200×2800 |
36 |
3.5 |
0-20 |
0.075-0.8 |
1.2-3.7 |
37 |
12.5 |
|
Ф1500×3500 |
29.7 |
7.5 |
0-20 |
0.075-0.8 |
3.3-8.8 |
75 |
16.5 |
|
Ф1830×3500 |
25.4 |
13 |
0-25 |
0.075-0.8 |
4-8 |
130 |
30 |
|
Ф2100×3600 |
23.7 |
18 |
0-25 |
0.075-0.8 |
4.5-33 |
180 |
37 |
|
Ф2700×3600 |
20.7 |
40 |
0-25 |
0.075-0.8 |
12-75 |
400 |
86 |
圓錐球磨機安裝維護
機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查．
一.機器的維護：
１、軸承
球磨機的軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（１）轉動軸承（２）軋輥軸承（３）所有齒輪（４）活動軸承、滑動平面．
