產品用途：
Ø 有效預應力偏差的檢測
Ø 同束不均勻度的檢測
Ø 同斷面不均勻度的檢測
Ø 單索以及整束錨索有效預應力的檢測
符合規范：
《公路橋涵施工技術規范》（JTG/T F50-2011）
《橋梁預應力及索力張拉施工質量檢測驗收規程》(CQJTG/T F81-2009)
技術特點：
1. 儀器采用復張法對單根鋼絞線、整束鋼絞線進行有效應力檢測。
2. 安全度高，設定張拉目標以及張拉警戒值，智能自動加壓，自動曲線拐點判斷。
3. 高度自動化：有效預應力值拐點出現立即停止，預設警戒值后同樣會立即統計。
4. 引導化操作流程：儀器智能引導操作，簡單實用。
5. 高效工業級智能控制系統，操作穩定、邊界、控制靈活。
6. 整束位移精度高，安裝方便。
7. 儀器兼容型強，可直接選擇現場千斤頂油泵進行試驗。
8. 可計算同束、同斷面力值不均勻度，能有效避免了摩阻不均勻與夾片外露高度不一致引起的測試誤差
9. 儀器可進行單索、整束有效預應力檢測，并可以進行補張。
10. 從根本上避免手動張拉以及拐點判斷誤差，記錄力和位移的曲線，供后期分析以及溯源。
11. 支持?jǐn)?shù)據上傳，支持云平臺查看數據。

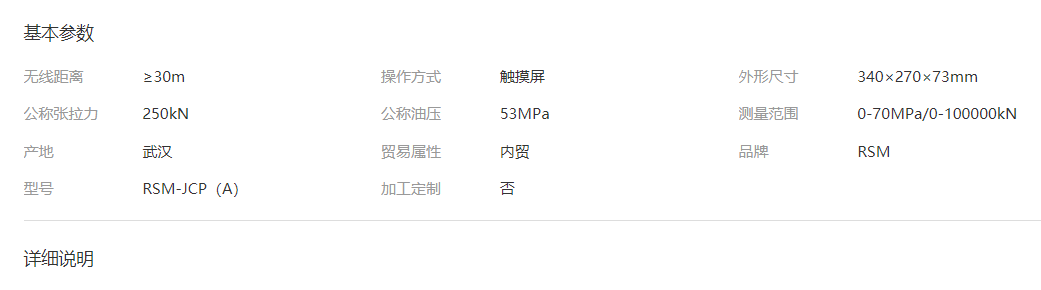

性能指標：
RSM-JCP（A）張拉應力測試儀
數控盒
主控形式
低功耗嵌入式系統
主頻：≥1GHz 內存：512M
拉拔伸縮量測試通道
2道
顯示模式
12.1寸真彩液晶顯示屏
分辨率：1280×768背光可調
荷載測試通道
1道壓力/1道力傳感器
通訊方式
無線/有線
伸縮量測試精度
測量誤差不大于0.1%FS
無線距離
≥30m
荷載測量精度
優于等于0.5級
供電模式
可拆卸鋰電池，續航時間≥6h
供電模式
續航時間≥12h，充電器充電
操作方式
觸摸屏
存儲量
16G電子硬盤
功率
≤20W
工作溫度
-20~+50℃
環境濕度
≤85%
外形尺寸
340×270×73mm
重量
2.0kg（含鋰電池）
專用千斤頂(單索)
液壓系統（單索）
型號
前卡式限位千斤頂
壓力范圍
0-70MPa/0-100000kN
公稱張拉力
250kN
最大流量
0.4L/min
公稱油壓
53MPa
工作電壓
220V（可選配380V）
穿心孔直徑
φ19mm
外形尺寸
420X240X520mm
張拉最大行程
110mm（其他行程可另選）
外形尺寸
φ114X410mm
注：整束錨索預應力檢測千斤頂和油泵根據現場實際情況另外配置。
標準配置：
序號
名 稱
數 量
規格型號
1
張拉應力測試儀
1
RSM-JCP(A)
2
控載盒（含天線）
1
RSM-JCP
3
強力磁鐵天線
1
9DBI高增天線
4
E能之芯適配器
3
12V-5A
5
壓力傳感器
1
0.5級
6
U盤
1
7
觸摸筆
1
8
黃色拉桿箱
2
320A
9
聲波網口通訊線
1
5m
10
三通四件套
1
11
快速接頭
1
12
數控盒電源輸入線（4芯3米母頭）
1
13
數控盒電源輸出線（4芯3米公頭）
1
14
單索位移連接線
1
8米
15
單索千斤頂
1
公稱張拉力250kN 公稱油壓53MPa 穿心孔直徑19mm 張拉最大行程110mm
16
油嘴轉換接頭
2
定制銅頭
17
快速接頭
2
母頭
18
油泵DBZ70-0.4
1
220V
19
高壓油管
1
6m
20
拉繩式位移傳感器
1
200mm 行程
21
傳感器連接磁性表
1
安裝拉繩式位移傳感器
22
傳感器連接磁性表
1
安裝傳感器連接接桿
23
傳感器連接桿
1
24
磁鐵
1
20mm
25
WI-PI USB WIFI
1
26
工具套裝
1
含2個呆板手 1把螺絲刀 1把試電筆 公牛220V插頭插座一套
