振動篩規格與性能參數表
型號 |
篩網層數 |
雙振幅 (mm) |
篩孔尺寸 |
最大進料 (mm) |
處理能力(m3/h) |
電動機型號 |
電機功率 |
篩面規格 |
總重量 |
外型尺寸長×寬×高 (mm) |
2YA1237 |
2 |
6-8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3600 |
4600×1900×1200 |
3YA1237 |
3 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
3900 |
4730×1900×1650 |
4YA1237 |
4 |
8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200×3700 |
4500 |
4900×1900×2150 |
2YA1548 |
2 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
4600 |
5720×2260×1200 |
3YA1548 |
3 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5100 |
5900×2260×1650 |
4YA1548 |
4 |
8 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500×4800 |
5600 |
6050×2260×2100 |
2YA1848 |
2 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
5350 |
5720×2560×1200 |
3YA1848 |
3 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×4800 |
6000 |
5900×2560×1650 |
4YA1848 |
4 |
8 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800×6000 |
6650 |
6050×2560×2100 |
2YA1860 |
2 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6000 |
6920×2560×1200 |
3YA1860 |
3 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
6600 |
7100×2560×1650 |
4YA1860 |
4 |
8 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800×6000 |
7200 |
7250×2560×2110 |
2YA2160 |
2 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
10100 |
7020×3090×1320 |
3YA2160 |
3 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100×6000 |
11300 |
7160×3090×1780 |
4YA2160 |
4 |
8 |
3-100 |
400 |
81-720 |
Y200L-4 |
37 |
2100×6000 |
12500 |
7320×3090×2230 |
2YA2460 |
2 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
11600 |
7000×3390×1320 |
3YA2460 |
3 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
12800 |
7160×3390×1780 |
4YA2460 |
4 |
8 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400×6000 |
14000 |
7320×3390×2230 |
圓振動篩特點:
1、圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅,使用維修方便。

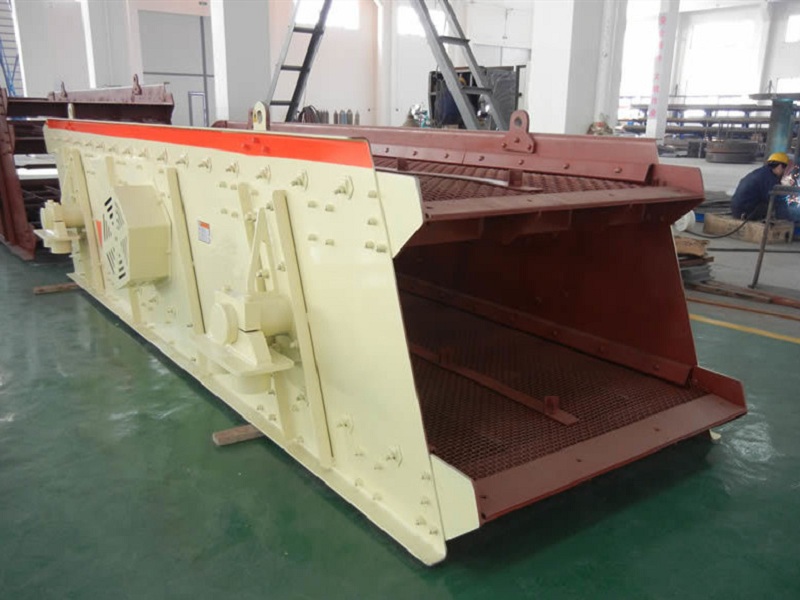

YKX稀油圓振動篩
YKX稀油圓振動篩
2、圓振動篩采用彈簧鋼編織篩網或沖孔篩板,使用壽命長,不易堵孔。
3、圓振動篩采用橡膠隔振彈簧,壽命長、噪聲小、過共振區平穩等。
圓振動篩應在篩面沒有物料的情況下啟動,盡量避免帶料開機,篩機運轉平穩后才能給料。停機前應先停止給料,待面物料排除后再停機。工作過程中應經常觀察篩機運行情況,如發現運動不正常或異常聲響,應及時停機檢查,找出原因,排除故障。
圓振動篩故障分析及解決
原因分析
1、篩面受力不均
入料不均:進入圓振篩的下料漏斗,是一個人字型的漏斗,而入料皮帶時常跑偏和漏斗積泥等原因,導致分料不均,從而致使一邊篩網嚴重過載,而另一邊篩網近乎空載運行,所以常造成篩網磨損不均破損較快。
2、篩面受力過大和布料不均:漏斗和圓振篩入料端距離太高,礦石從漏斗進入圓振篩時,對入料處沖擊力過大,導致入料處大梁斷裂、箱體開裂等問題;礦石進入圓振篩入料端后,分布不均勻,礦石總是往一側跑,只有一半的篩網起到篩分作用,導致一邊積礦嚴重,篩分效率低。
物料滯留時間過長礦石在篩網上移動慢,礦石移動速度過慢,導致篩面上積礦過多,使圓振篩總是在超負荷的狀態下運行,從而導致篩網破損快,撓性聯軸器撕裂、彈簧損壞、大梁斷裂、箱體開裂等一系列故障針對以上問題,從以下 3 個方面進行了整改。
