詳細說明
產品介紹

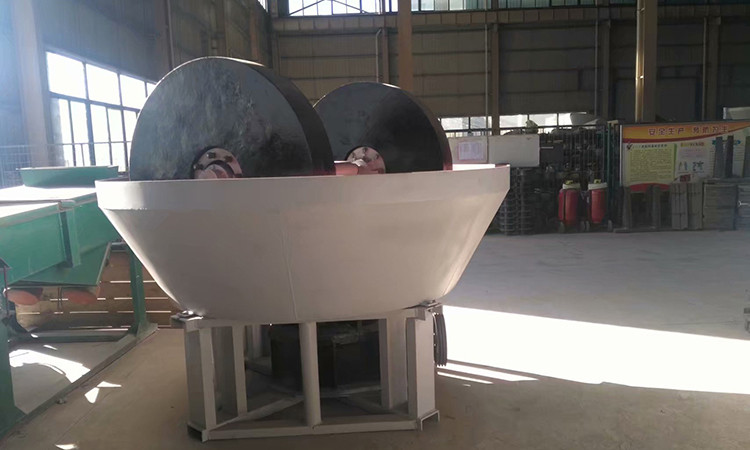

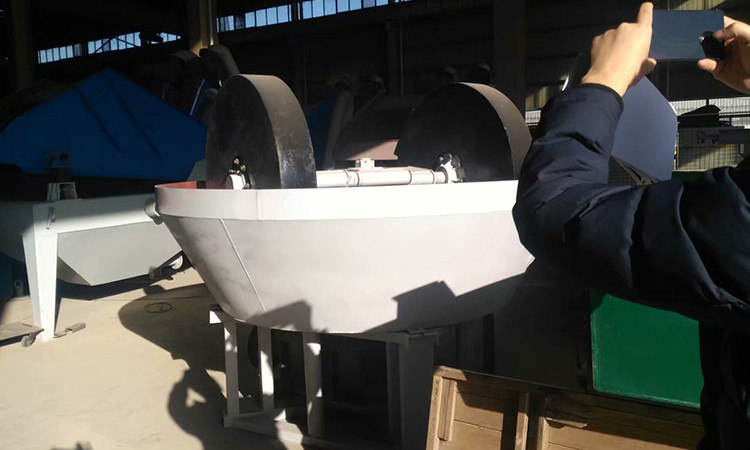

濕碾機全稱濕式碾磨機，根據作業方式的不同，分為碾金機、碾鐵機、電碾；根據結構方式的不同，分為輪碾機、雙磙碾、三磙碾。濕碾機是在古老的石制碾基礎上，經過現代化的改進發展來的。用于各種黑色金屬、有色金屬、非金屬礦物的磨礦作業，以及稀貴金屬金銀的磨、選、加工作業，是廣大中小型選礦廠、制粉廠理想磨礦設備。
工作原理

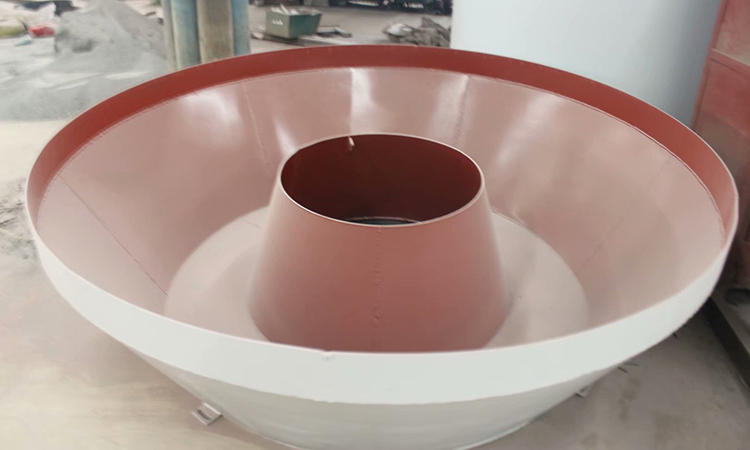

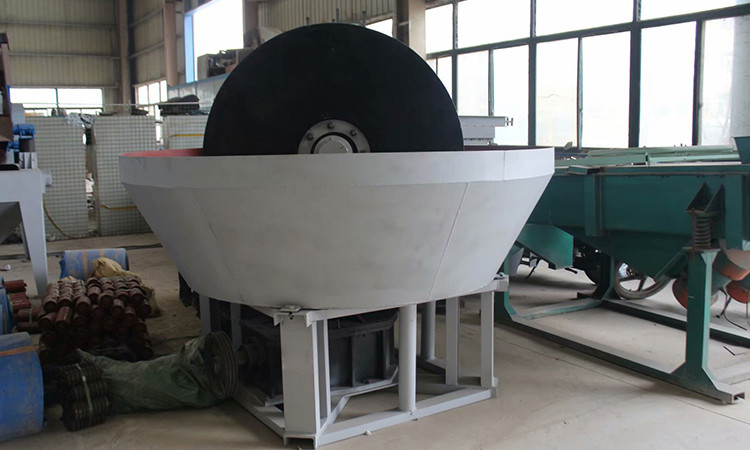

該設備主要有動力裝置、機架、水盆、碾輪、碾盤等部件組成，采用輪動式磨礦工作方式：首先電動機將動力傳動至減速機，在減速機帶動下，通過大立軸將力矩傳遞給上方的橫軸，然后經安裝在橫軸兩端的拉桿傳遞至碾輪，使碾輪產生驅動力，沿橫軸水平方向做逆時針旋轉運動；工作時的碾輪既能?chē)@濕碾機大立軸公轉，又能?chē)@碾輪中心軸進行自轉，碾盤則固定不動。添加的礦石物料，在碾磨機內受到來自碾輪自身重量帶來的擠壓力，碾輪公轉自轉時與碾盤產生的巨大摩擦力，在受到反復的擠壓、揉搓、研磨后，被徹底粉碎。
產品特點
1、新型復合合金鋼碾輪和碾盤，更耐磨；使用壽命更長。
2、采用全銅芯開封電機，運行更穩定。

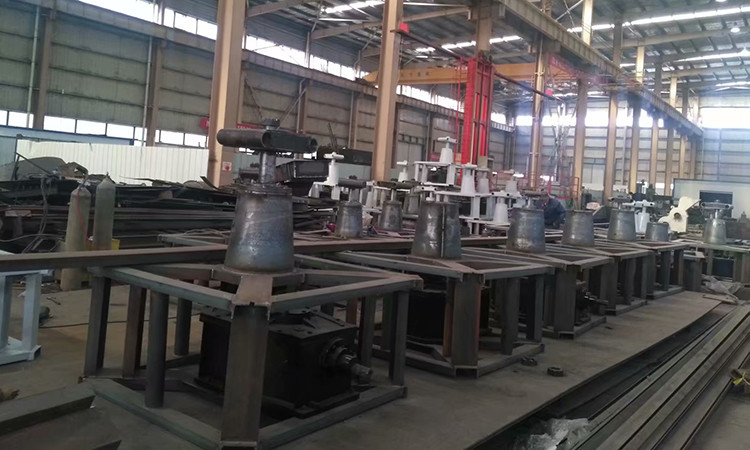

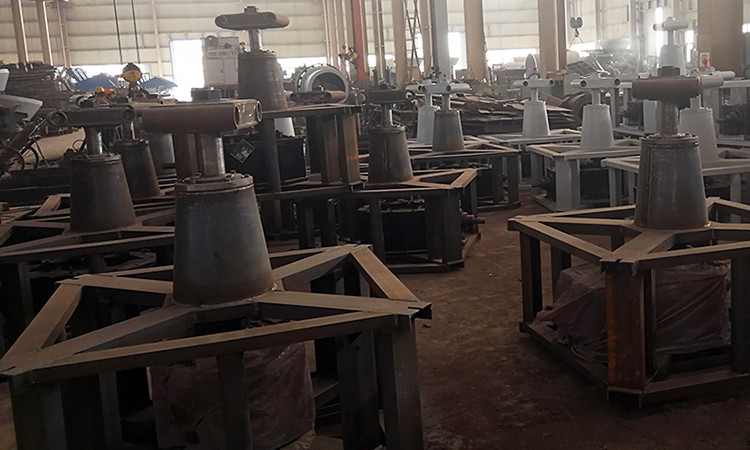

3、機架采用標準槽鋼和圓鋼制作。
4、本廠自制專用格林森型減速機，輸出更加平穩有效。
5、本機采用瓦房店軸承，運行更可靠。
產品參數
|
型號 |
規格 |
進料尺寸 |
產量 |
配用功率 |
重量 |
|
1600 |
1600×350×200×460±20mm |
<25mm |
1-2 |
30 |
13.5 |
|
1500 |
1500×300×150×420±20mm |
<25mm |
0.8-1.5 |
22 |
11.3 |
|
1400 |
1400×260×150×350±20mm |
<25mm |
0.5-0.8 |
18.5 |
8.5 |
|
1200 |
1200×180×120×250±20mm |
<25mm |
0.25-0.5 |
7.5 |
5.5 |
|
1100 |
1100×160×120×250±20mm |
<25mm |
0.15-0.25 |
5.5 |
4.5 |
|
1000 |
1000×180×120×250±20mm |
<25mm |
0.15-0.2 |
5.5 |
4.3 |
