1.前言

XY-1A-4型鉆機是在XY-1A型鉆機的基礎上根據客戶要求，增加泥漿泵改制而成的，是一種油壓給進的高速帶水泵輕便鉆機。

1.1.鉆機用途及適用范圍

1.1.1.主要用于固體礦床的普查勘探及工程地質勘察等鉆孔，各種混凝土結構的檢查孔。

1.1.2.可根據地層的不同選用金剛石、合金及鋼粒等鉆頭進行鉆進。

1.1.3.當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為100m和180m**不得超過各鉆進深度的110%，額定開孔直徑為110mm，最大開孔直徑允許為200mm。

1.2.鉆機特點

1.2.1.具有油壓給進機構，提高鉆進效率，減輕工人勞動強度。

1.2.2.鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，操作方便，安全可靠。

1.2.3.配有孔底壓力計指示壓力便于掌握孔內情況。

1.2.4.手柄集中操作方便。

1.2.5.鉆機結構緊湊，體積小，重量輕，分解性強，便于搬遷，適合于平原或山區工作。

2.技術規格

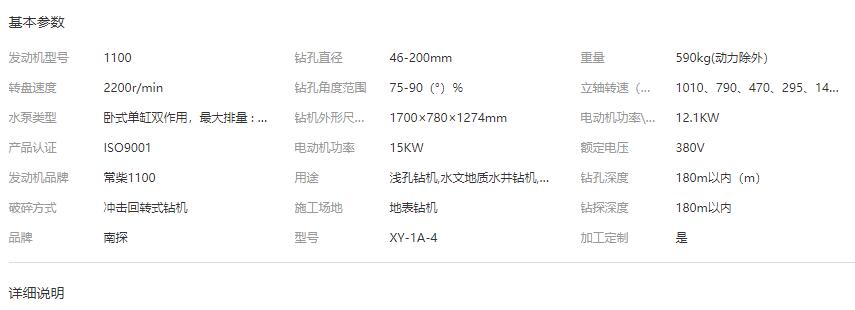

2.1.基本參數

鉆進深度：100、180m，鉆桿直徑：42、50mm ,終孔直徑：75、46 mm,最大開孔直徑：200mm

鉆孔傾角：75°～90°，鉆機外形尺寸(L×B×H)：1700×780×1274mm,鉆機重量（動力機除外）:590kg

2.2.回轉器

立軸轉速（五檔）：1010、790、470、295、140 r/min，立軸行程：450mm

立軸空載向上最大移動速度: 3 m/min，立軸空載向下最大移動速度: 4 m/min

立軸最大給進力:15KN，立軸最大起重力:25KN，立軸最大輸出轉矩: 0.5KN.m

2.3.卷?yè)P(yáng)機

最大提長能力（單繩）:11KN，卷筒轉速:121、76、36r/min,卷筒圓線速度:1.05、0.66、0.31m/s，卷筒直徑:140mm，鋼絲繩直徑: 9.3mm,鋼絲繩容重: 35m，抱閘直徑: 252mm，閘帶寬度:50mm

2.4水泵類型:臥式單缸雙作用

最大排量: 95(77)L/min，最大許用壓力:1.2Mpa，工作壓力:0.7Mpa，沖程次數:120(96)次/min

缸套直徑: 80mm，活塞行程: 100mm

2.5.油泵類型:齒輪泵，型號: YBC—12/80，額定壓力:8Mpa，流量: 8ml/r，額定轉速:1500r/min

2.6.動力機

柴油機型號:S1100(常柴)，功率:10.3KW，額定轉速:2200r/min

電動機型號:Y160M－4，額定功率:11KW，額定轉速:1460 r/min
