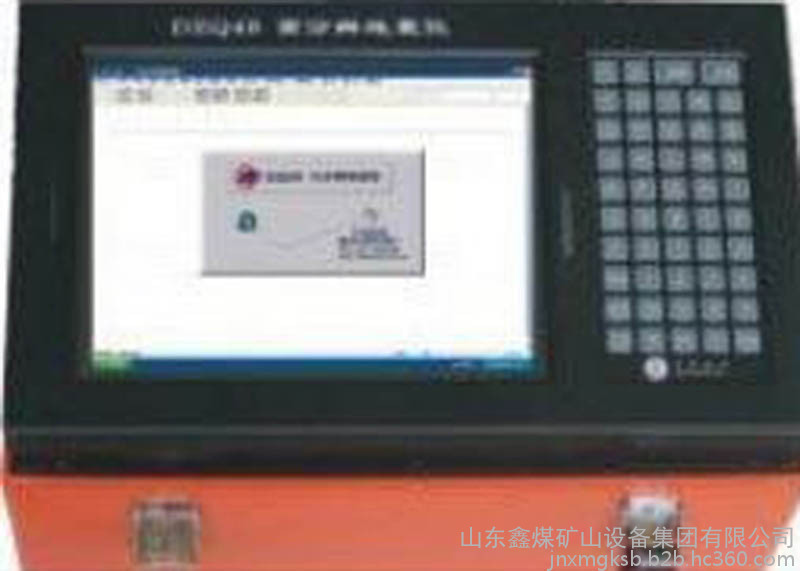

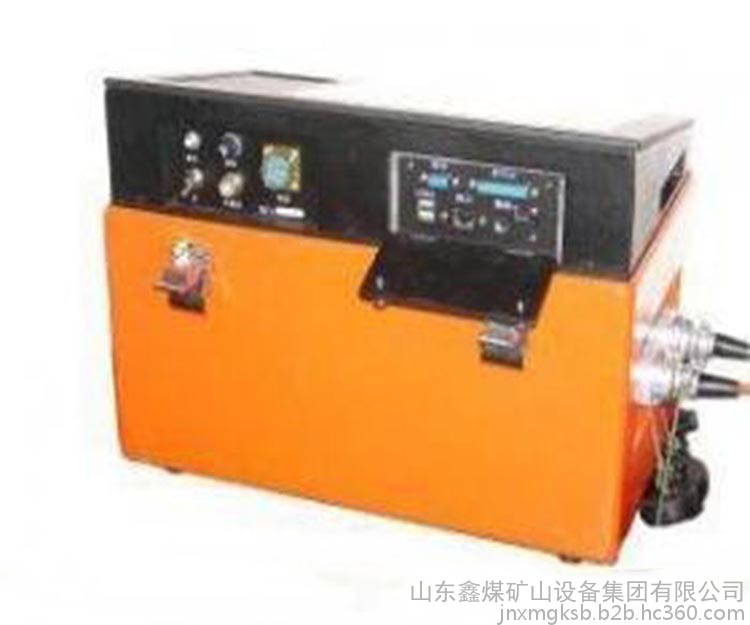

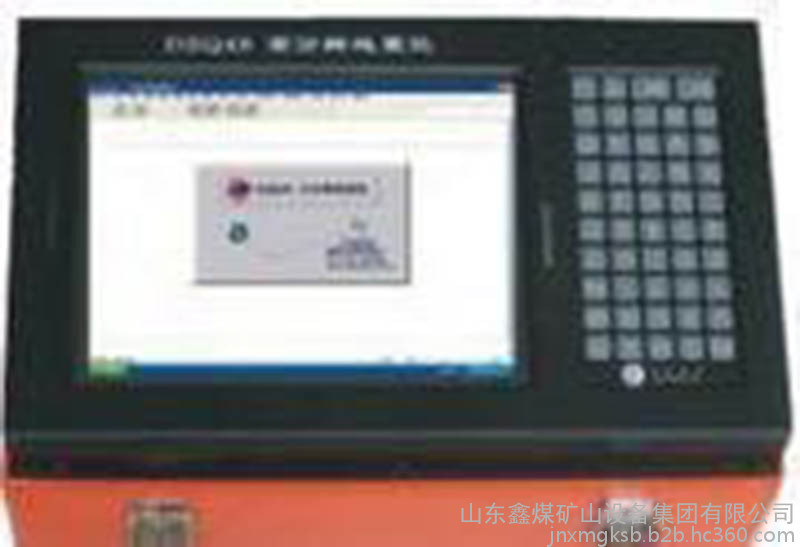

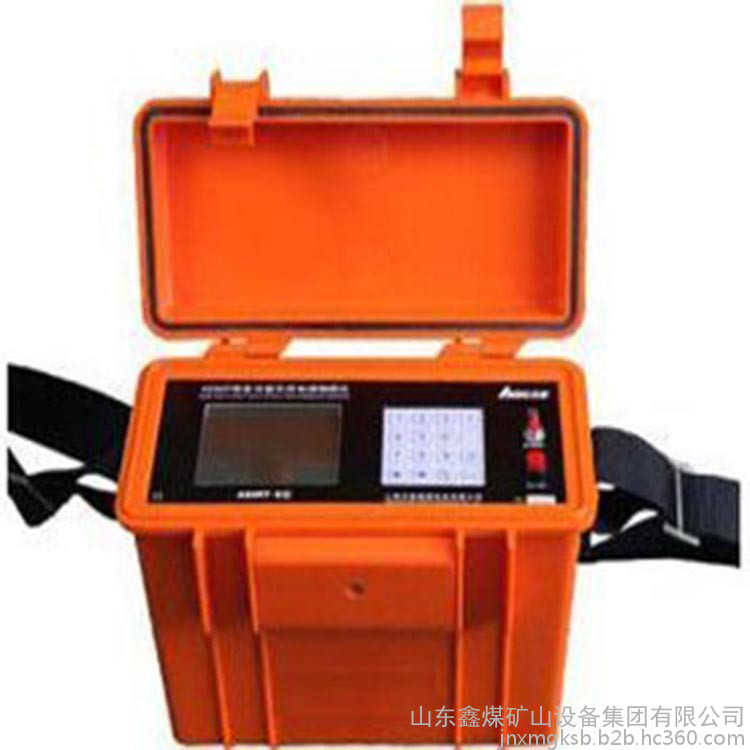

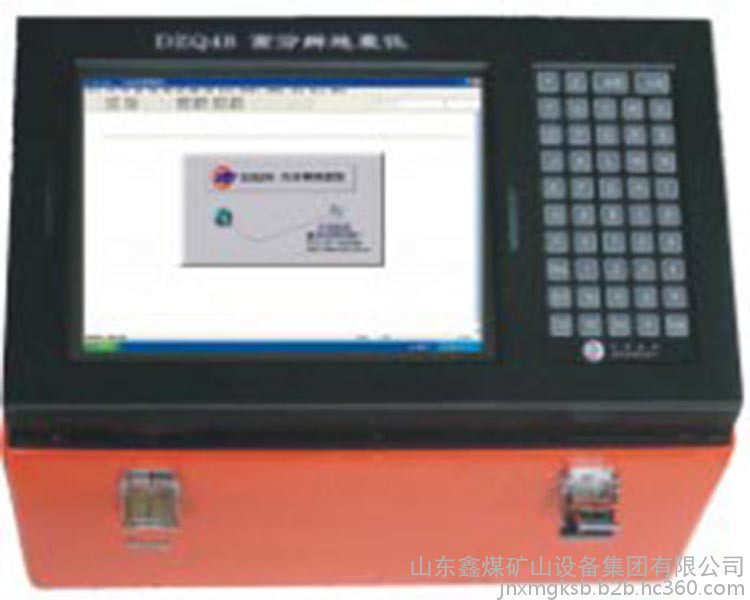

A-DZQ12A地震勘探找水儀介紹

  地震勘探的方法在地下水勘查中, 為水文地質提供地質構造, 地層劃分和巖性對比方面的資料。在地震數據處理中, 通過速度反演, 以及儲層結構的研究,,可以預測飽和含水砂巖地層的孔隙度；分析基巖裂隙的富水性。運用恢復反射波真振幅, 壓縮振動延續時間, 擴展反射波頻帶寬度以及亮點技術等軟件處理程序,為劃分地層和含水層,查明其空間形態提供了數據處理的技術支持。應用縱波反射波方法, 以二維或三維的觀測技術, 從地震波的動力學和運動學方面研究反映地質現象復雜變化和含水地層介質的波場信息, 得到地下含水地層和基巖裂隙富水區域?qū)Φ卣鸩▌?dòng)的響應而形成的特征標志。

 主要用途
  1、面波勘探：覆蓋層分層調查；分化帶調查；地下空洞與病害地質體勘測；路基、路壩、邊坡病害調查
  2、反射折射勘探：基巖分層、埋深；水利工程先期地質基礎調查等
  3、多波高密映像：地基、路基空洞調查、溶洞勘察
  4、脈動測量：高層建筑及橋梁震動檢測、基礎調查；地震安全評價
  5、樁基檢測：橋墩及建筑樁基檢測
  6、爆破振動測量：城市振動、爆破安全評價
  7、剪切波測量：巖體彈性力學參數測量

 產品特點  1、可實現多種地震方法：面波、高密度地 震映像、脈動測量、折射、剪切波測量、城市爆破振動安全評價、樁基檢測等。
  2、基于中文Windows環境下的工作系統，靈活、友好、功能強大，操作簡便
  3、大動態范圍、高技術指標，充分滿足城市物探的需求，同時也為野外勘探多提供了一種選擇。
 主要技術指標  模擬道數：     48 道（1、2、3、4、6、12、24、48道工作模式可選）；
  采樣率：       10μs、31.25μs、62.5μs、125μs、250μs、500μs、1 ms、2 ms、4 ms、8 ms、16ms、32ms到400ms若干檔；
  采樣點數：     512、1024、2048、4096、8192、16384等，z大記錄長達32768；
  前放增益：     每六道為一組，由軟件可選64倍（36dB）、16倍（24dB）、4倍（12dB）、1倍；
  A/D轉換：      采用z新、超高速Σ-Δ24位A/D轉換器；
  去假頻濾波器： 隨采樣率自動跟蹤；在采樣率的0.216倍處為-3dB，下至120dB；并配有各種數字濾波器，截頻點（-3dB處）根據需要人為設置；
  頻響范圍：     0.1Hz～4kHz
  噪音：         全頻狀態下小于1 μV
  采樣延時：     0—9999ms
  幅度一致性：   優于 ±0.02%
  相位一致性：   優于 ±0.01ms
  動態范圍：     優于144dB
  信號迭加增強： 32位
  操作系統：     WinXP
  數據格式：     SEG-2
  觸發：         內、外觸發可用錘擊開關、爆破、電火花觸發，也可斷線或接通觸發。
  時鐘：         年度計時鐘，文件記錄的時間數隨參數存人文件。
  電源：         12V±20%蓄電池供電；整機耗電：小于4安培（48道、LCD超亮度工作時為5安培）。
  使用環境溫度： -10℃～+55 ℃ ；
  儲藏溫度：     -20℃～+60℃；濕度90%RH。

  計算機及配置**級PC104控制計算機P4（933MHz);內存128MB；硬盤：不小于40GB顯示屏；1024X768點陣、超高亮度TFT(真彩)液晶顯示器。
  輸入設備：    儀器面板配有適合野外使用的薄膜鍵盤，方便快捷；也可接PS/2計算機鍵盤和鼠標；手寫板。
  接口：        雙USB接口、PS/2鍵盤、鼠標接口、并行口、網口等。
  移動存儲：    U盤或配接移動硬盤、USB移動光驅等。
  處理軟件：     淺折射處理軟件包(WINDOWS界）折射處理軟件包（WINDOWS界面）；面波處理軟件包（WINDOWS界面)；爆破、脈動采集處理軟件；剪切波處理軟件包（WINDOWS界面）；高密度地震映像采集處理軟件。
