ZGYX-650全液壓頂錘式鉆機
該產品自行研發、制造,以液壓鑿巖機鑿孔的集氣、液、自動化控制為一體的鑿巖鉆機。其標配有駕駛室和自動換釬機構,帶調平并配特制齒形履帶的行走機構,使得鉆機具有**的越野能力。配有雙級除塵功能可滿足所有礦山的環保要求,產品廣泛應用于各類工程建設和礦山開采。以其高效、節能、環保、安全的特性廣泛地被現代化綠色礦山所選擇。
主要特征:中小孔徑、鑿速高、油耗低。
高效:
鉆機一次定位可開鑿多個巖孔,靈活的鉆臂和越野功能,可應對多種原始地貌的鑿巖需求。在孔徑≤115mm,孔深15m以內,且?guī)r石結構正常條件下,鑿巖速度比高壓一體式潛孔鉆機提高50%。
節能:
配備自行設計的ZY104液壓鑿巖機(鑿巖壓力23MPa,功率20KW)**鉆臂定位、自動裝卸釬功能及鑿巖速度和快速轉場的諸多優勢,使得鉆機的單位能源消耗具有**的競爭力。
環保:
標配的雙級干式集塵裝置和選配的濕式除塵裝置,在解決礦山和操作人員環保需求的同時也大幅度降低粉塵對設備本身的污染。
安全:
履帶調平裝置使得鉆機上下坡重心更穩,原始地貌的履帶附著力更強,強大的作業能力減少了礦山所需設備和人員的數量,釬倉和駕駛室的保護設計杜絕人員安全隱患。
產品特征:
1、油缸、鋼絲繩、跟管器組合成能根據要求提供不同推力和提升速度的推進系統。
2、零件標識:所有油管和電纜的兩端都有標志圈,并于零件手冊圖示相同,檢修更方便。
3、伸縮鉆臂:結實強壯的鉆臂、推進梁確保鉆鑿開孔更加準確、穩定,擴大作業范圍。

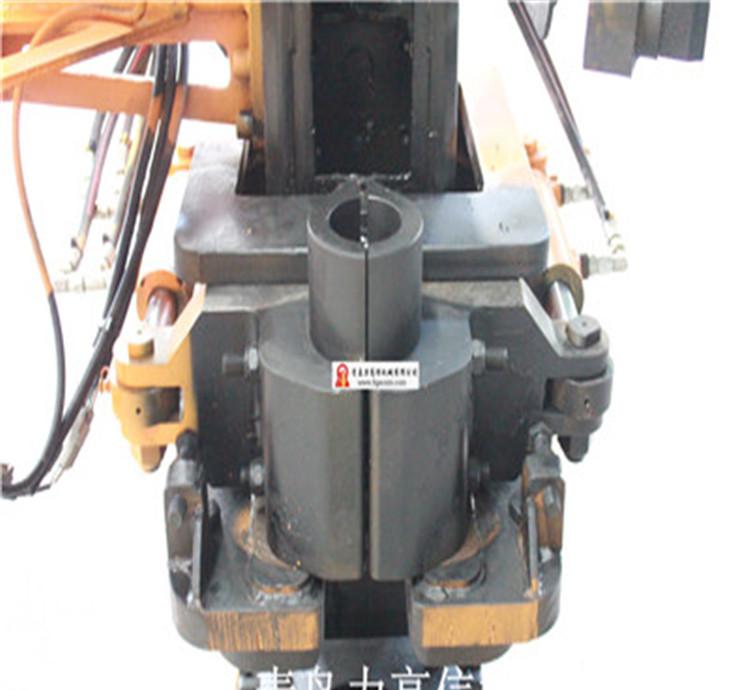

4、卡釬定位機構:長導向定位器和浮動捕塵罩,確保鑿巖的垂直度和集塵效果。
5、液壓鑿巖機:液壓鑿巖機和鉆機**達23Mpa油壓泵組匹配產生20KW的沖擊功率和60Hz的沖擊頻率。
6、干式、濕式集塵系統:標準配備雙級高效干式集塵器,選配濕式集塵器技術先進,**行業標準。
ZGYX-650技術參數
鑿巖機
型號 ZY-104
最大沖擊頻率 60 Hz
制造廠 志高
鉆桿規格 T45或T51×3.66m
鉆孔直徑 76-115mm
孔深 25m
回轉速度 0-135 r/min
最大沖擊功率 20kw
最大回轉扭距 1460N.M
發動機
制造廠 康明斯
轉速 2000 rpm
型號 6CTA8.3-C240
燃油箱容量 310 L
額定功率 179 kw
鉆臂和推進器
鉆臂角度 -20°- +30°
推進力/提升力 22 KN
擺臂角度 左20°右20°
推進補償 1400mm
俯仰角度 前60°后85°
推進器總長度 7257mm
擺角角度 左95°右15°
鉆桿長度 3660mm
鑿巖機行程 4200 mm
換桿器及持桿數標配?6+ 1
螺桿空壓機
制造廠 志高
機頭制造廠 Hanbell
排風量 8 m3/min
最大風壓 10 bar
底盤
爬坡能力 25°
最大行走速度 3.5 km/h
離地問隙 460 mm
最大牽引力 112KN
履帶架擺動角度±10°
重量及尺寸
整機重量 17300 kg
長×寬×高 10750×2370×3200 mm
其它相關經營產品：
主要經營：螺桿式空壓機；全液壓頂錘式鉆機；一體式潛孔鉆機，分體式潛孔鉆機；鑿巖機；水井鉆機；液壓高速夯實機；地下掘進臺車；潛孔鉆；沖擊器；各種鉆桿鉆具。

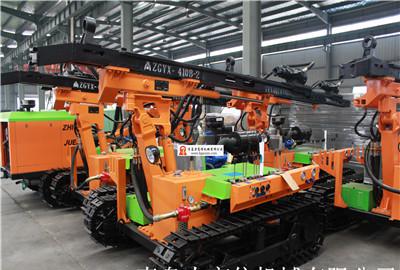

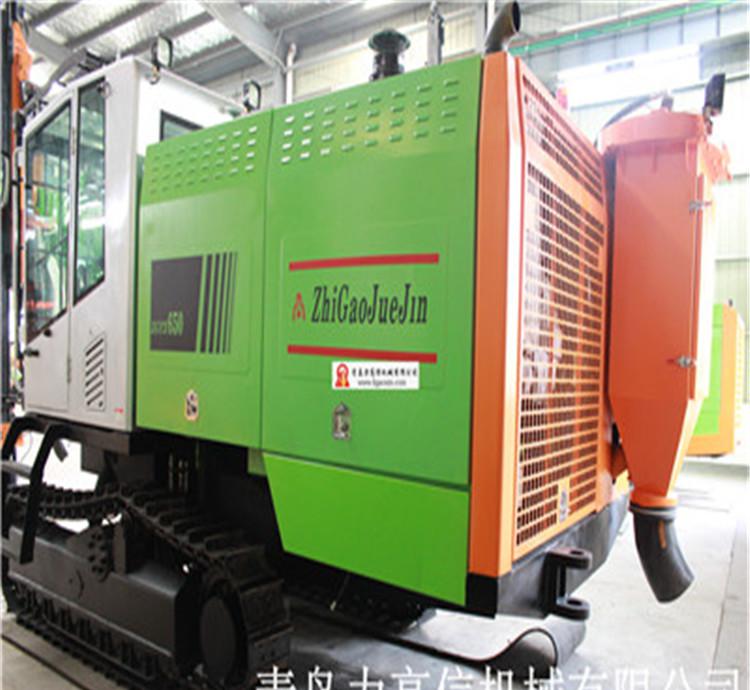

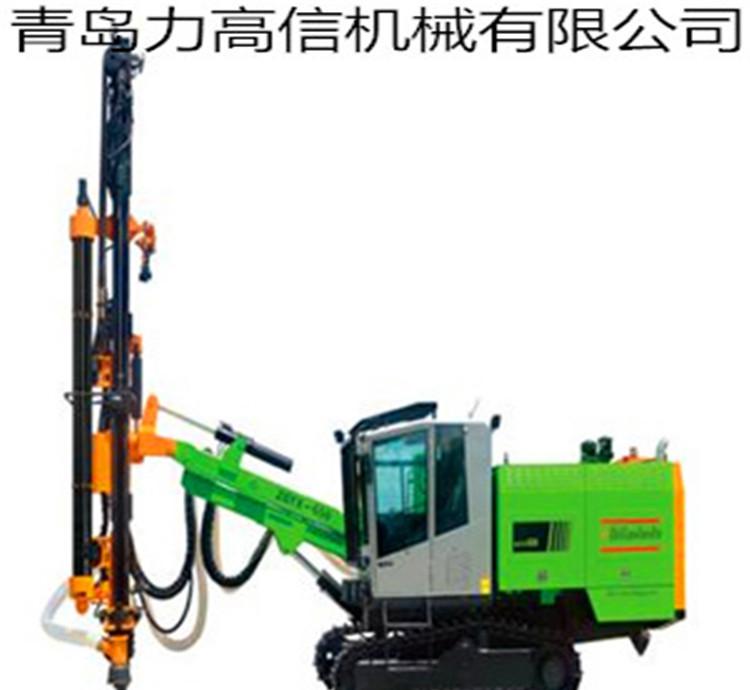

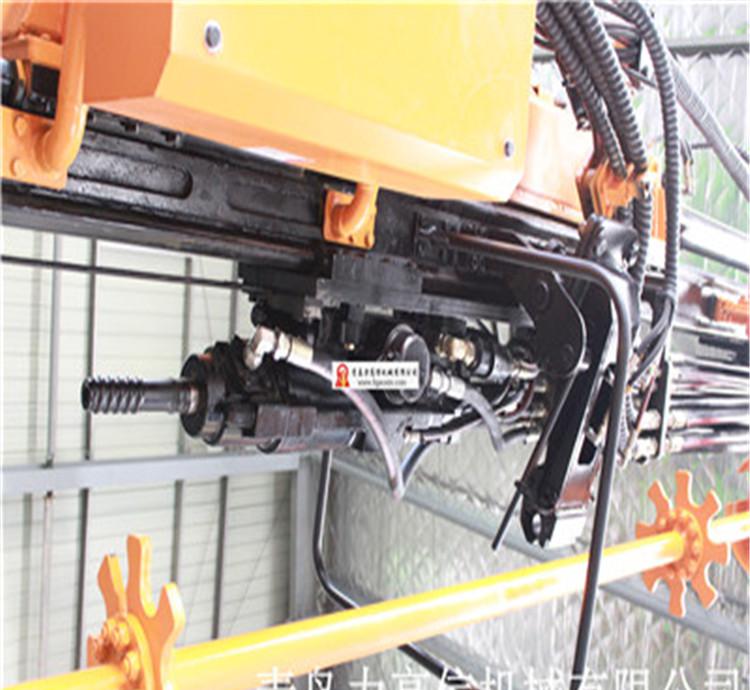

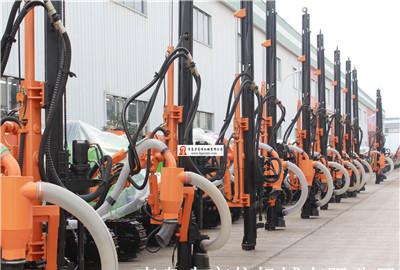

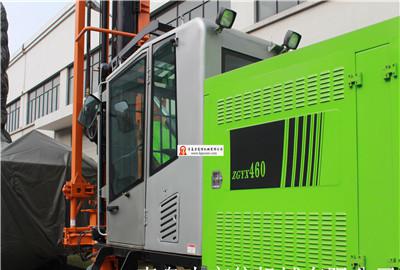

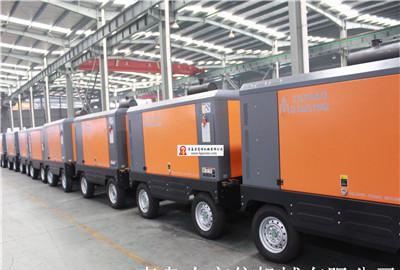

650圖片詳情
