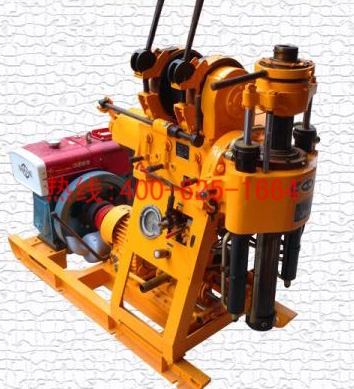

XY-1A-1鉆機簡介XY-1A-4型鉆機是在XY-1A型鉆機的基礎上根據客戶要求，增加泥漿泵改制而成的，是一種油壓給進的高速帶水泵輕便鉆機。1.1.鉆機用途及適用范圍1.1.1.主要用于固體礦床的普查勘探及工程地質勘察等鉆孔，各種混凝土結構的檢查孔。1.1.2. 可根據地層的不同選用金剛石、合金及鋼粒等鉆頭進行鉆進。1.1.3.當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為100m和180m**不得超過各鉆進深度的110%，額定開孔直徑為110mm，_開孔直徑允許為150mm。1.2.鉆機特點1.2.1.具有油壓給進機構，提高鉆進效率，減輕工人勞動強度。1.2.2.鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，操作方便，安全可靠。1.2.3.配有孔底壓力計指示壓力便于掌握孔內情況。1.2.4.手柄集中操作方便。1.2.5.鉆機結構緊湊，體積小，重量輕，分解性強，便于搬遷，適合于平原或山區工作。2.技術規格2.1.基本參數項 目 ………………………… 單位 ……………………………………數值鉆進深度………………………… m ……………………………………100、180鉆桿直徑………………………… mm ……………………………………42、43終孔直徑………………………… mm ……………………………………75、46_開孔直徑…………………… mm ………………………………………150鉆孔傾角……………………………（°）……………………………90°～75°鉆機外形尺寸(L×B×H)………… mm ………………………1700×780×1274鉆機重量（動力機除外）………… Kg ………………………………………4902.2.回轉器項目………………………………… 單位…………………………………數值立軸轉速（五檔）…………………… r/min ……1010、790、470、295、140立軸行程 ……………………………… mm ……………………………… 450立軸空載向上_移動速度 ………… m/min ……………………………… 3立軸空載向下_移動速度 ………… m/min ……………………………… 4立軸_給進力 ……………………… KN …………………………………15立軸_起重力 ……………………… KN …………………………………25立軸_輸出轉矩 …………………… KN?m …………………………… 0.52.3.卷?yè)P(yáng)機項目………………………………… 單位 ……………………………… 數值_提長能力（單繩）……………… KN ………………………………… 11卷筒轉速 …………………………r/min ……………………………121、76、36、卷筒圓線速度（二層）………… m/s …………………………1.05、0.66、0.31卷筒直徑 ………………………… mm ……………………………………… 140鋼絲繩直徑 ……………………… mm ……………………………………… 9.3鋼絲繩容重 ……………………… m ………………………………………… 35抱閘直徑 ………………………… mm ……………………………………… 252閘帶寬度 ………………………… mm ……………………………………… 502.4水泵項目……………………………… 單位………………………………… 數值類型 …………………………………………………………… 臥式單缸雙作用_排量 …………………………… L/min …………………………… 95(77)_許用壓力 …………………………Mpa …………………………………1.2工作壓力 ………………………………Mpa …………………………………0.7沖程次數 ………………………………次/min …………………………120(96)缸套直徑 ………………………………mm ………………………………… 80活塞行程 ………………………………mm ………………………………… 1002.5.油泵項目…………………………………單位………………………………數值類型 ……………………………………………………………………… 齒輪泵型號 ……………………………………………………………… YBC—12/80額定壓力 …………………………… Mpa …………………………………8流量 ………………………………… ml/r ………………………………… 8額定轉速 …………………………… r/min ……………………………… 15002.6.動力機項目………………………………單位………………………………數值柴油機型號 ……………………………………………………………… S1100A2(常柴)功率………………………………… KW… …………………………… 10.3額定轉速 …………………………… r/min ……………………………… 2200電動機型號 …………………………………………………………………Y160M－4額定功率 …………………………… KW ………………………………… 11額定轉速 …………………………… r/min ……………………………… 1460

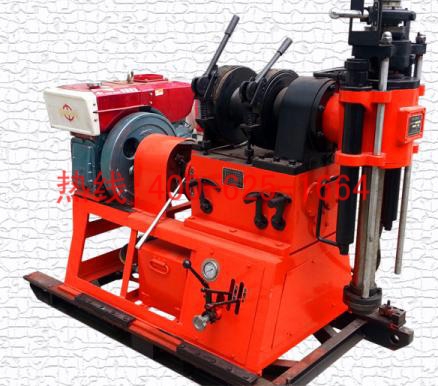

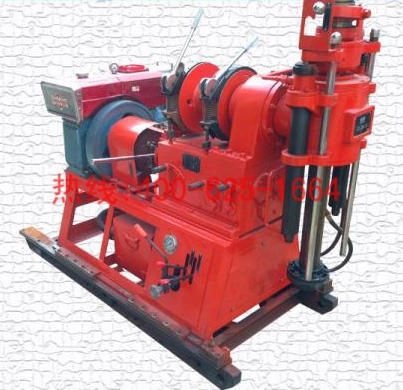

GY-200-1A鉆機簡介一、概述 GY-200-1A型工程鉆機是一種輕便多用途工程勘察施工鉆機,它適用于工業和民用建筑、鐵路、橋梁、水電等部門的工程地質勘探,以及小口徑的基樁孔施工,它具有下列特點: 1、轉速范圍廣，檔次合理。 2、低轉速,大扭矩,能適用于鉆機取樣及樁孔施工。 3、裝有前后移動油缸,因此整臺鉆機可以自由移動距離300毫米,對起下鉆具帶來了很多方便。 4、油壓給進,操作簡便,鉆進效率高,勞動強度低。 5、結構緊湊,體積小,重量輕。二、主要性能參數1、鉆進能力鉆孔直徑3007646鉆孔深度(m )60225290鉆桿直徑5042立軸傾角范圍0°～360°2、轉盤轉速（r/min）正轉900 475 388 205 157 68反轉256 85_扭矩2000N·m給進行程400mm油缸_給進力29KN油缸_上頂力39KN3、升降機卷筒直徑φ135mm鋼絲繩直徑φ12.5mm卷筒容繩量30m單繩提升力30KN單繩_提升速度（第二層）（m/s）0.27 0.64 0.83 1.58 1.644、油泵型號CBF-F420-ALPL齒輪油泵排量20mL/r（流量33L/min）額定轉速2500r/min額定壓力20MPa_壓力25MPa5、動力機型號功率轉速重量（1）電動機Y160L-415KW1460r/min144kg（2）柴油機常柴ZS111014.7KW2200r/min180kg6、機架型式：滑撬式（帶滑動底座）鉆機移動行程400mm讓開孔口距離270mm7、鉆機外形尺寸（長×寬×高）1820×980×1400mm8、鉆機重量（不包括動力機）670kg
一、概述 GY-200-1A型工程鉆機是一種輕便多用途工程勘察施工鉆機,它適用于工業和民用建筑、鐵路、橋梁、水電等部門的工程地質勘探,以及小口徑的基樁孔施工,它具有下列特點: 1、轉速范圍廣，檔次合理。 2、低轉速,大扭矩,能適用于鉆機取樣及樁孔施工。 3、裝有前后移動油缸,因此整臺鉆機可以自由移動距離300毫米,對起下鉆具帶來了很多方便。 4、油壓給進,操作簡便,鉆進效率高,勞動強度低。 5、結構緊湊,體積小,重量輕。二、主要性能參數1、鉆進能力鉆孔直徑3007646鉆孔深度(m )60225290鉆桿直徑5042立軸傾角范圍0°～360°2、轉盤轉速（r/min）正轉900 475 388 205 157 68反轉256 85_扭矩2000N·m給進行程400mm油缸_給進力29KN油缸_上頂力39KN3、升降機卷筒直徑φ135mm鋼絲繩直徑φ12.5mm卷筒容繩量30m單繩提升力30KN單繩_提升速度（第二層）（m/s）0.27 0.64 0.83 1.58 1.644、油泵型號CBF-F420-ALPL齒輪油泵排量20mL/r（流量33L/min）額定轉速2500r/min額定壓力20MPa_壓力25MPa5、動力機型號功率轉速重量（1）電動機Y160L-415KW1460r/min144kg（2）柴油機常柴ZS111014.7KW2200r/min180kg6、機架型式：滑撬式（帶滑動底座）鉆機移動行程400mm讓開孔口距離270mm7、鉆機外形尺寸（長×寬×高）1820×980×1400mm8、鉆機重量（不包括動力機）670kg
