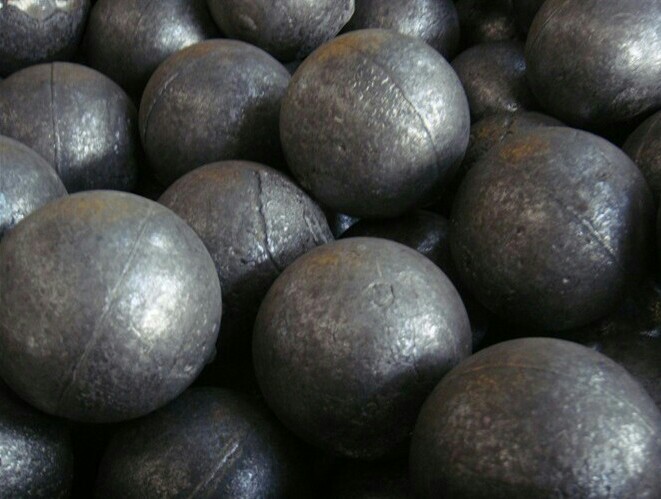

高鉻鋼球、中鉻鋼球、低鉻鋼球簡介

高鉻鋼球質(zhì)量指標(biāo)是含鉻量是大于等于10.0%。含碳量在1.80%和3.20%之間。根據(jù)國標(biāo),高鉻球硬度必須不小于58hrc,沖擊值應(yīng)大于等于3.0j/cm2。若達(dá)此硬度高鉻球必須用高溫淬火和回火處理。目前國內(nèi)高鉻球淬火有兩種方法包括油淬火和風(fēng)力淬火。如果高鉻球測試硬度低于54HRC，就意味著它沒有經(jīng)過淬火處理。

中鉻鋼球質(zhì)量指標(biāo)是含鉻量范圍從3.0%到7.0%,含碳量在1.80%和3.20%之間。它的沖擊值應(yīng)不小于2.0j/cm2。國標(biāo)要求中鉻球硬度應(yīng)該大于等于47hrc。為確保質(zhì)量,中鉻球應(yīng)經(jīng)高溫回火處理消除鑄造應(yīng)力。如果鋼球的表面呈黑紅色,證明鋼球經(jīng)過高溫回火處理了。如果鋼球表面仍然帶有金屬本色,我們可以判斷鋼球沒有經(jīng)過高溫回火處理。

低鉻鋼球質(zhì)量指標(biāo)為含鉻量為0.5%到2.5%,含碳量從1.80%到3.20%。因此,根據(jù)國標(biāo),低鉻球硬度應(yīng)該不小于45hrc，沖擊值應(yīng)該不小于1.5j/cm2。低鉻球也需要高溫度回火處理來保證質(zhì)量。這種處理可以消除鑄造應(yīng)力。如果鋼球的表面呈深紅色,表明經(jīng)過了高溫回火處理。如果表面仍然呈金屬本色,表明鋼球沒經(jīng)過高溫回火。

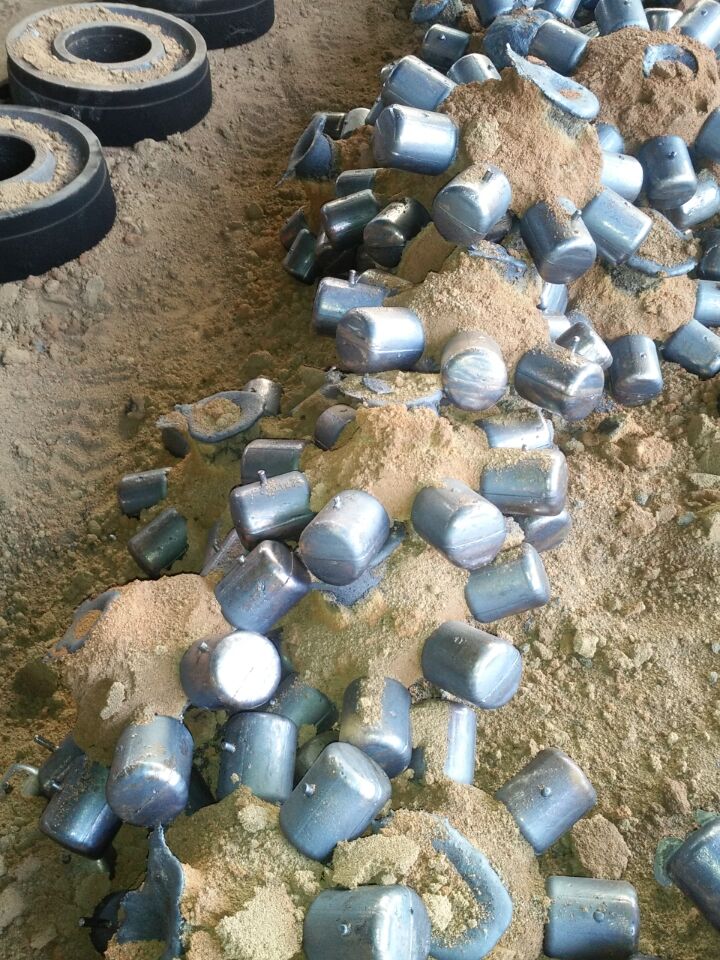

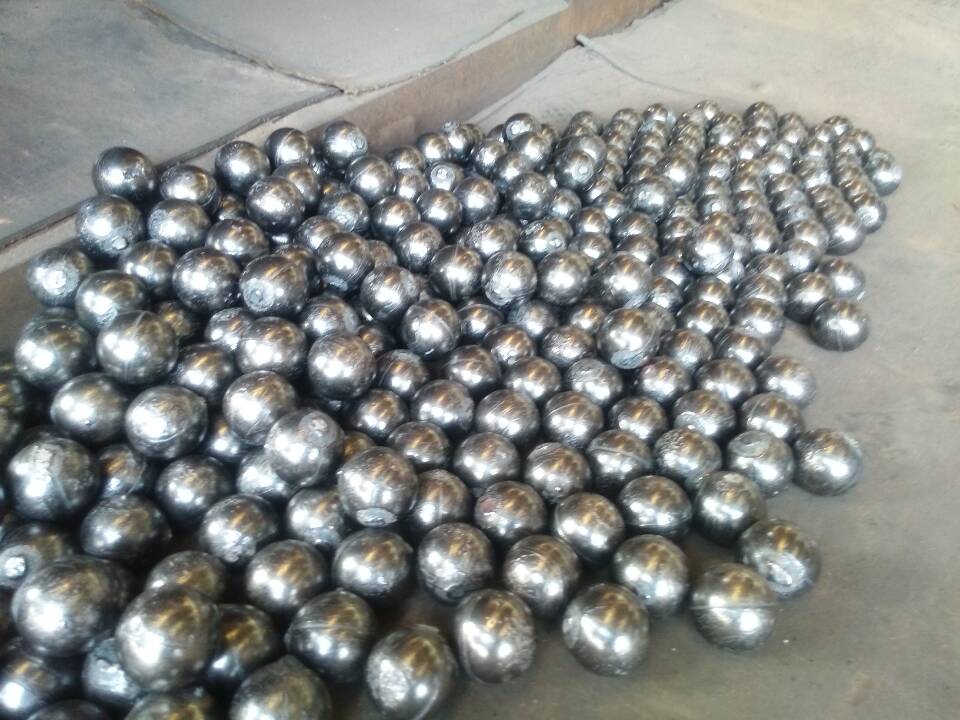

本公司鑄造鋼球的產(chǎn)品特性：硬度均勻，耐研磨，韌性好，不失圓，不破碎，沖擊值高，密集綜合效率高。廣泛應(yīng)用于耐火材料，水泥和化肥，硅酸鹽制品，新型建筑材料，黑色與有色金屬選礦以及玻璃陶瓷等生產(chǎn)行業(yè)。在使用過程中，球體表面硬度將進(jìn)一步提高，耐磨性增強(qiáng)，同時(shí)可以提高磨機(jī)生產(chǎn)能力，提高水泥比表面積和精礦回收率。經(jīng)多家用戶使用證明，盛祥鑄造鋼球可以長期保持其相對穩(wěn)定的球徑和較高的粉磨效率，更加有利于球磨機(jī)的生產(chǎn)與使用的穩(wěn)定及效率，減少補(bǔ)球，清倉次數(shù)。

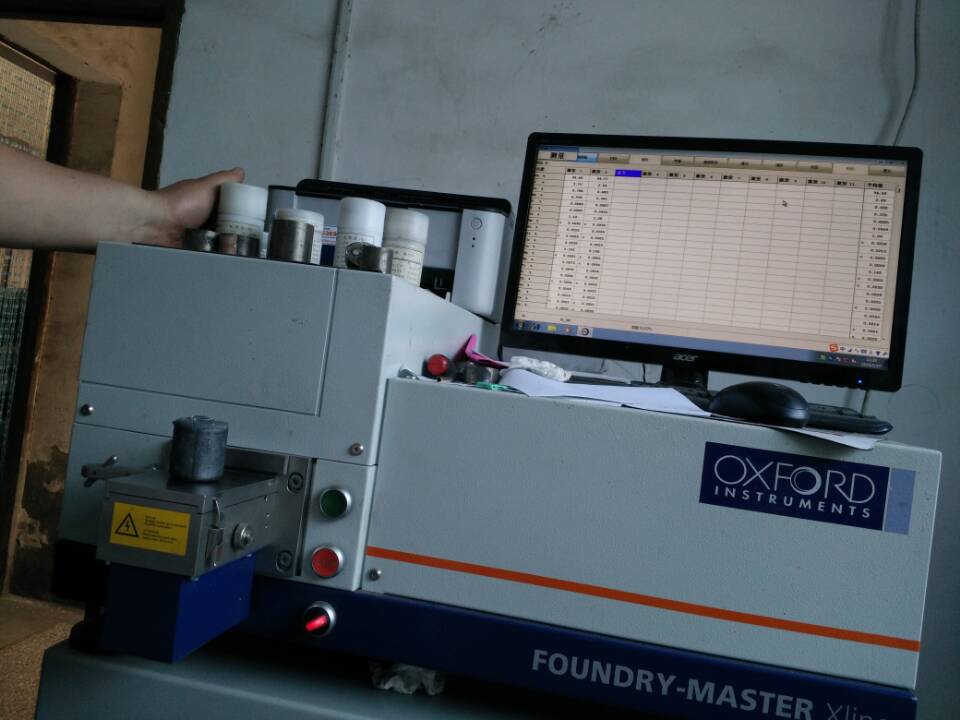

化學(xué)成分：

高鉻鋼球??C:2.5~3.2;Si:?<1.0;Mn:0.5~2.0;Cr:10~20;Mo:0~3.0;Cu:0~1.0;Ni:0~1.5;P: <0.10;S: <0.06

中鉻鋼球?C:2.1~3.2;Si:0.5~2.2;Mn:0.5~2.0;Cr:3~9;Mo:1~1.0;Cu:0~0.8;Ni:0~1.5;P:?<0.10;S: <0.06

低鉻鋼球??C:2.2~3.6;Si:?<1.2;Mn:0.5~2.0;Cr:1.0~3.0;Mo:0~1.0;Cu:0~0.8;P: <0.10;S: <0.10
