A-DZQ12A地震勘探找水儀介紹
地震勘探的方法在地下水勘查中, 為水文地質提供地質構造, 地層劃分和巖性對比方面的資料。在地震數據處理中, 通過速度反演, 以及儲層結構的研究,,可以預測飽和含水砂巖地層的孔隙度；分析基巖裂隙的富水性。運用恢復反射波真振幅, 壓縮振動延續時間, 擴展反射波頻帶寬度以及亮點技術等軟件處理程序,為劃分地層和含水層,查明其空間形態提供了數據處理的技術支持。應用縱波反射波方法, 以二維或三維的觀測技術, 從地震波的動力學和運動學方面研究反映地質現象復雜變化和含水地層介質的波場信息, 得到地下含水地層和基巖裂隙富水區域?qū)Φ卣鸩▌拥捻憫纬傻奶卣鳂酥尽?/p>
儀器簡介

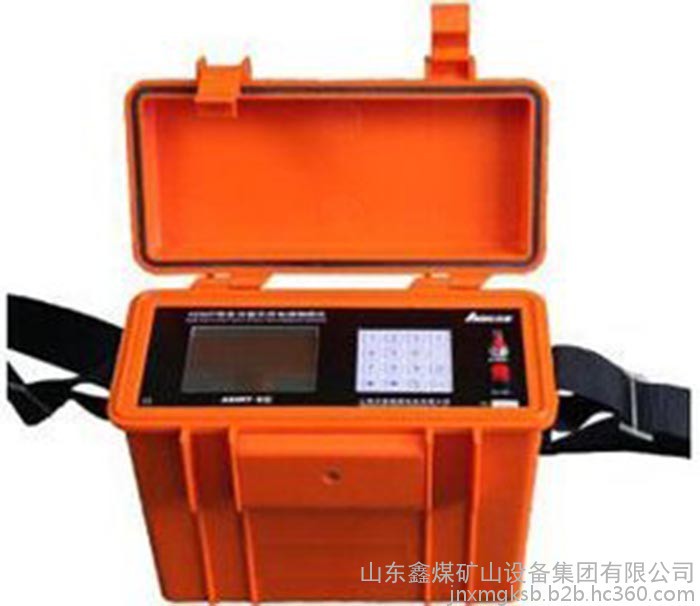

A-DZQ12A地震勘探找水儀是公司結合我國國情研制的新一代全中文WINXP系統下工作的真24位數字地震儀器．它既融入了本公司多年設計制造地震儀器的寶貴經驗， 又吸納了當今國內外先進電子技術和設計理念，集多功能、高精度、高速度、高可靠性、良好的人機界面功能及可擴展性于一身的國內**的地震儀。儀器可利用錘擊、電火花或**等作為激發震源，勘探深度從幾米到上千米，也可使用延時功能獲取地下更深部地層的地震資料，適用方法有．反射、折射、面波勘探、樁基檢測、地脈動測量、高密度地震映象、震動 測量及剪切波測試等地震勘探方法，廣泛應用于水利、電力、鐵路、橋梁、城建、交通等領域工程地質勘探，也適用于石油、煤田、鈾礦及地下水等領域資源勘探。
主要用途
反射、折射勘探：基巖埋深，形態及分布規律研究，水、工、 環地質基礎調查等
面波勘探：覆蓋層分層調查；風化帶調查；地下空洞與病害地質體勘測；路基、堤壩、邊坡病害調查等
多波高密地震映象：地基、路基空洞調查、溶洞勘測等
場地常時微動測量:高層建筑、橋梁振動監測及基礎檢測，安全評價
土建工程質量檢測：橋墩及建筑樁基檢測等
城市**振動安全評價：各類**振動安全監測等
剪切波波速測試：巖體彈性力學參數測量等
主要技術指標
模擬道數： 24道（1、2、3、4、6、12、24道工作模式可選）；
采樣率： 10μs、31.25μs、62.5μs、125μs、250μs、500μs、1 ms、2 ms、4 ms、8 ms、16ms、32ms到400ms若干檔；
采樣點數： 512、1024、2048、4096、8192、16384等，Z大記錄長達32768；
前放增益： 每六道為一組，由軟件可選64倍（36dB）、16倍（24dB）、4倍（12dB）、1倍；
A/D轉換： 采用Z新、超高速Σ-Δ24位A/D轉換器；
去假頻濾波器： 隨采樣率自動跟蹤；在采樣率的0.216倍處為-3dB，下至120dB；并配有各種數字濾波器，截頻點（-3dB處）根據需要人為設置；
頻響范圍： 0.1Hz～4kHz
噪音： 全頻狀態下小于1 μV
采樣延時： 0—9999ms
幅度一致性： 優于 ±0.02%
相位一致性： 優于 ±0.01ms
動態范圍： 優于144dB
信號迭加增強： 32位
操作系統： WinXP
數據格式： SEG-2、SEG-Y、CSP
觸發： 內、外觸發可用錘擊開關、**、電火花觸發，也可斷線或接通觸發。
時鐘： 年度計時鐘，文件記錄的時間數隨參數存人文件。
電源： 12V±20%蓄電池供電；整機耗電：小于4安培（48道、LCD超亮度工作時為5安培）。
使用環境溫度： -10℃～+55 ℃ ；
儲藏溫度： -20℃～+60℃； 濕度90%RH。
重量： 20kg
計算機及配置：軍品級PC104控制計算機P4（933MHz);內存128MB；硬盤：不小于40GB顯示屏；1024X768點陣、超高亮度TFT(真彩)液晶顯示器。
輸入設備：儀器面板配有適合野外使用的薄膜鍵盤，方便快捷；也可接PS/2計算機鍵盤和鼠標；手寫板。
接口：雙USB接口、PS/2鍵盤、鼠標接口、并行口、網口等。
移動存儲：U盤或配接移動硬盤、USB移動光驅等。
處理軟件：淺折射處理軟件包(WINDOWS界）折射處理軟件包（WINDOWS界面）；面波處理軟件包（WINDOWS界面)；**、脈動采集處理軟件；剪切波處理軟件包（WINDOWS界面）；高密度地震映像采集處理軟件。
