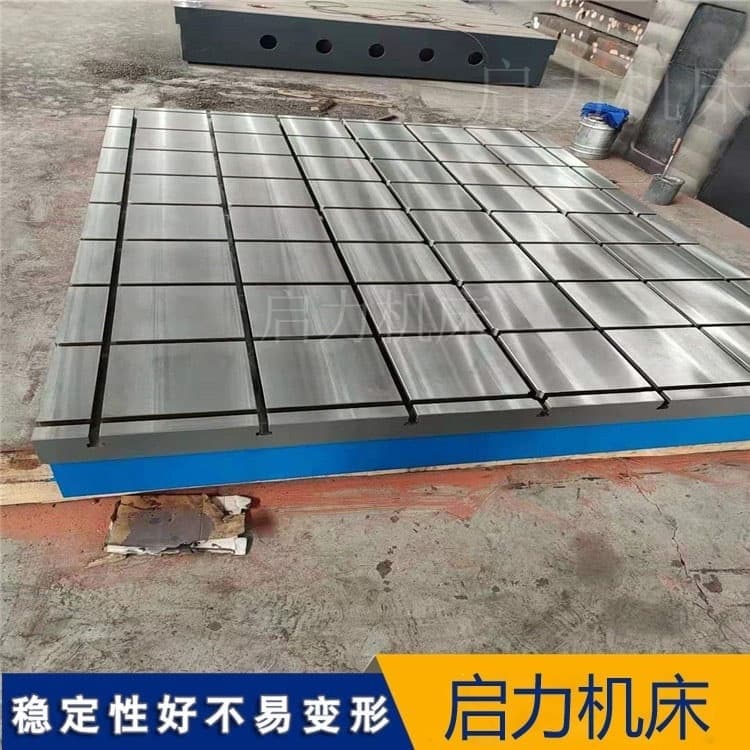

試驗(yàn)臺(tái)鐵地板作為工業(yè)制造中不可或缺的基礎(chǔ)設(shè)備，其制作流程合了傳統(tǒng)鑄造工藝與現(xiàn)代加工技術(shù)。以下將詳細(xì)揭秘從原材料準(zhǔn)備到成品驗(yàn)收的全過(guò)程，結(jié)合行業(yè)實(shí)踐與技術(shù)創(chuàng)新要點(diǎn)，為讀者呈現(xiàn)這一工件的誕生之旅。
一、原材料選擇與熔煉工藝
試驗(yàn)臺(tái)鐵地板的核心材料為HT200或HT250灰鑄鐵，其碳含量需控制在2.8%-3.5%之間。生鐵需搭配20%-30%的廢鋼回爐料，并添加硅鐵（0.8%-1.2%）、錳鐵（0.6%-1.0%）等合金元素。熔煉環(huán)節(jié)采用中頻感應(yīng)電爐，溫度需控制在1500℃-1550℃范圍內(nèi)。特別值得注意的是，現(xiàn)代工藝會(huì)加入0.02%-0.04%的錫元素提升鑄鐵的耐磨性，這是近年來(lái)的重要技術(shù)突破。
二、模具制作與造型技術(shù)
1.木模制作：采用松木或柚木經(jīng)CNC雕刻成型，尺寸需預(yù)留2%的收縮余量。工作面加工余量通常為5-8mm，非工作面3-5mm。
2.砂型鑄造：主流采用呋喃樹(shù)脂砂工藝，砂型硬度需達(dá)到85-90（B型硬度計(jì)測(cè)量）。大型平臺(tái)（3m以上）需采用地坑造型，砂箱強(qiáng)度要求能承受10t/㎡以上的壓力。
3.澆注系統(tǒng)設(shè)計(jì)：采用澆注系統(tǒng)，直澆道截面積:橫澆道:內(nèi)澆道=1.5:1.2:1。工藝引入計(jì)算機(jī)模擬技術(shù)，通過(guò)MAGMA軟件優(yōu)化流動(dòng)場(chǎng)和溫度場(chǎng)分布。
三、鑄造過(guò)程關(guān)鍵控制
澆注時(shí)遵循"高溫出爐、低溫澆注"原則，實(shí)際澆注溫度控制在1380℃±20℃。對(duì)于厚度超過(guò)100mm的鑄件，采用分層澆注技術(shù)，間隔時(shí)間不超過(guò)30秒。階段實(shí)施階梯式降溫，200℃以上時(shí)控制在30℃/h，200℃以下可自然冷。實(shí)踐數(shù)據(jù)顯示，采用此工藝可使內(nèi)部應(yīng)力降低40%以上。
四、加工全流程
1.粗加工：使用龍門銑床去除大部分余量，留精加工余量1-1.5mm。平面度初步控制在0.2mm/m以內(nèi)。
2.時(shí)效處理：采用熱時(shí)效與振動(dòng)時(shí)效結(jié)合工藝。熱時(shí)效在560℃保溫6小時(shí)后爐冷；振動(dòng)時(shí)效使用20-50Hz頻率的激振力，處理時(shí)間不少于30分鐘。
3.精加工：
-導(dǎo)軌磨床加工平面度達(dá)0.01mm/m
-表面粗糙度Ra≤1.6μm（新國(guó)標(biāo)GB/T22095-2022要求）
-采用三坐標(biāo)測(cè)量儀進(jìn)行全尺寸檢測(cè)，關(guān)鍵尺寸公差控制在IT7級(jí)
重型機(jī)械廠的案例顯示，嚴(yán)格執(zhí)行此流程的試驗(yàn)臺(tái)鐵地板使用壽命可達(dá)15年以上，遠(yuǎn)高于行業(yè)平均的8-10年水平。值得注意的是，隨著數(shù)字孿生技術(shù)的應(yīng)用，現(xiàn)代試驗(yàn)臺(tái)鐵地板制造已開(kāi)始融入智能監(jiān)測(cè)系統(tǒng)，通過(guò)預(yù)埋傳感器實(shí)時(shí)監(jiān)測(cè)平臺(tái)使用狀態(tài)，這代表著試驗(yàn)臺(tái)鐵地板的發(fā)展方向。
啟力機(jī)床謝女士13785751790
