hx100×60—I型—II型—III型—IIII型  主要技術參數

   給料口尺寸：                   100×60mm

最大給料尺寸：                  ≤ 45mm

排料口尺寸：                    ＜5-15mm

生 產 率：                      50—400公斤/小時

電動機型號：                    Y90S—4

轉    速 ：                     660轉/分

功    率：                      1.5千瓦

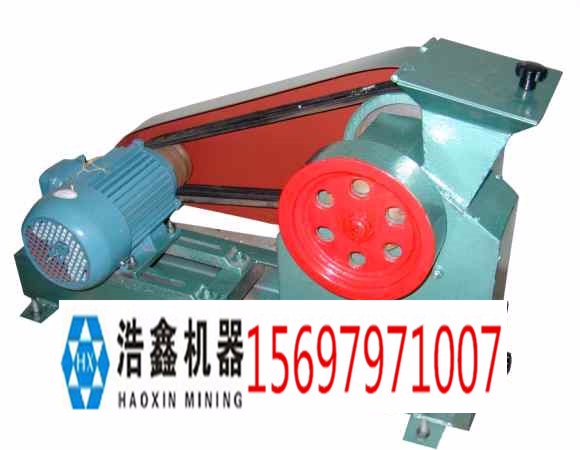

本機器主要由機體、偏心軸、連桿、鄂板以及調節機構等主要部份組成，經三角皮帶將動力傳給連桿，帶動活動鄂板，破碎物料。出料粒度通過手輪、橫桿等進行調節。

機體上部有支撐偏心軸的孔，前壁裝有固定顎式板，后壁裝有調節螺桿等裝置，兩側均裝有襯板。

偏心軸兩側的圓錐流滾子軸承支撐于機體上，兩端安裝皮帶輪及飛輪，中間的兩錐滾子軸承與連桿連接。

連桿是由球磨鑄鐵制成，上面裝有活動鄂板，下面的凹槽作調節機構的支撐點。

調節機構作用是調節�？刂瞥隽狭６�，它是通過轉動小手輪帶動螺母與調節螺桿產生相對運動從而達到調節和控制的目的，調節機構的一端支撐在連板上，另一端通過橫桿支撐于機體上。

鄂板采用耐磨性好的高錳鋼鑄成。
