基本技術參數
型號
ZDWL-530 臥式沉降污泥脫水機
處理量 (m3/h)
20~70
差轉速 (rpm)
5~35 (無級可調)
轉鼓轉速 (rpm)
Max.3800 (無級可調)
分離因數
Max.4286 (無級可調)
轉鼓直徑
530
轉鼓長度
2230
長徑比
4.2
潤滑方式
脂潤滑
固體回收率 (%)
≥90
進料含固率 (%)
2~40
清液含固率 (%)
≤5
工作原理
分離的目的是將混合流體中比重大于液相流體的固性物從液相流體中分離出來。
當混合液體有進料口進入高速旋轉的轉鼓體內腔后，混合液體中比重較大的固性物，在離心力的作用下，迅速陳江倒轉鼓內壁，被螺旋推料器從固相出口排出轉鼓體外；同時比重較小的液相則在離心力的作用下形成內層液環，通過液相溢流口排出轉鼓體外。轉鼓與螺旋推料器同時高速運轉，由于兩者之間存在一定的轉速差，使得沉降在轉鼓壁上固性物不間斷地被螺旋推料器推送至出液口排出，整個分離過程連續進行。
結構特點
1、轉鼓等主要零部件采用耐腐蝕不銹鋼制造；
2、輸料螺旋采用特殊防磨措施，可噴焊硬質合金保護層或鑲裝硬質合金耐片；
3、大長徑比、高轉速。具有多種角度的轉鼓錐部結構；
4、可選用重負載、大傳動比的擺線針輪、行星齒輪或液壓差速器；
5、差轉速及扭矩可隨物料濃度、流量變化自動調節的微機控制系統；
6、帶BD板的臥式螺旋沉降離心機，可對各種不同比例的初沉、活性污泥進行濃縮、脫水以及難分離的物料的分離。
產品結構原理圖

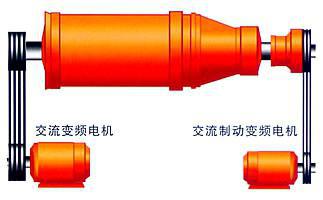

驅動組合 （雙電機雙變頻驅動）
采用兩個交流變頻電機+兩個變頻器分別驅動轉鼓和螺旋，通過調節副電機轉速調整差轉速。另增加差轉速自動控制功能；
雙電機雙變頻的優勢
提高設備運行穩定性可靠性。正常分離運行時，副電機處于發電狀態，電能反饋到主變頻器，被主電機利用，能耗低,降低運行費用 。因此，具有節能效果。
應用領域
下面所列舉的各種物料只是部分用途，各種新用途正在不斷增加。對于特定的物料需要通過試驗或類比，才能確定相應離心機的型號和技術參數。
1. 食品領域
1) 動物蛋白：魚、肉副食品加工、水產品加工、可食用蛋白質回收；
2) 植物蛋白：從大豆、含油種子和豆科植物中提��；
3) 發酵液：釀造浸出液、麥芽汁和酵母的回收；
4) 釀酒：酒糟醪液的處理與回收；
5) 咖啡喝茶葉：速溶咖啡和茶葉的提�。�
6) 食用油：棕櫚油、橄欖油和種子油的澄清；
7) 果汁：從水果、漿果和蔬菜中提取果汁；
8) 果膠：已提煉果膠的回收；
9) 葡萄酒：葡萄汁和葡萄酒的澄清。
2. 環保領域
鉆井泥漿、工業廢水、市政污水、肥料、有機廢水、油漬污泥、塑料分粒、砂礫洗滌水、煉鋼廢**道脫硫、自來水廠污泥處理。
3. 石油化工領域
1） 礦石加工工業：高嶺土和碳酸鈣加工、膨潤石和二氧化鈦生產；
2） 石油/天然氣勘探和石油化工工業：石油和天然氣的勘探、原油的提煉和相關行業、潤滑油添加劑和廢油回收；
3） 有機化學工業：有機化學的中間產品和最終產品；
4） 聚合物工業：包括PVC、聚丙烯、聚苯乙烯、合成橡膠和纖維在內的熱塑性材料；
5） 無機化學工業：漂白劑、酸、硅石產品和肥料；
6） 酒精生產：酒精酒糟水和糖蜜發酵殘渣的處理；
7） 淀粉加工：從小麥、玉米、木薯和馬鈴薯中提取的淀粉加工分離；
8） 廢液回收：來自上述領域的廢液回收和再生。
4. 其他領域
制藥中間體，各種鹽類、糞肥、沼氣沼渣……
主要基本技術特點
適用性好： 在設計上充分考慮了物料、工藝上對離心機提出的各種特殊要求，對主要功能部件實行了專用性、可調性方面的優化設計。只要用戶在購機錢對其安裝使用的場所、處理物料的理化特性、工藝要求等進行說明，我們將會給用戶提供**的機型。
自動化程度高： 離心機在工作是的進料、分離、卸料等工序是在高速運轉下連續自動進行的。采用可編程序控制器實現離心分離和離心沖洗過程的自動控制。
運行穩定性好：離心機適用的差速器為二級漸開線行星齒輪差速器，采用了本廠獨特的低油位運轉技術，工作溫度低，轉動扭矩大，性能可靠。
工藝性強： 離心機采用雙電機雙變頻能量反饋差轉速系統或采用渦流制動器控制系統等多種形式，對茶轉速進行柔性無級調節和在線智能控制，并可根據物料的變化隨時調節差轉速，是真正的節能產品。
耐腐蝕性好： 離心機轉鼓、螺旋體、機罩等與物料接觸的零部件均采用優質不銹鋼制造，具有充分的耐酸堿能力，保證了機器的適用壽命。
操作環境好： 離心機對物料的分離是在完全密閉的情況下進行的，保證操作現場整潔無污染，并保證生產環境的整潔衛生，實現清潔生產。
安全保護裝置齊全可靠： 離心機設有扭矩保護、功率控制及測振動和溫度等多重保護，能有效地排除或減少突發故障對機器造成的損害。
造型美觀： 本機的機座采用鋼板焊接結構，經二次回火處理，表面均經特殊工藝處理，光滑平整。輕巧、大方、美觀，給人以整體美感。
主要參數
機型
轉鼓直徑×長度mm
轉鼓轉速r/min
最大分離因素
混合液處理量m3/h
差轉速r/min
電動機
主機重量kg
外型尺寸
長x寬x高mm
轉速r/min
主機 功率KW
輔機功率KW
ZDWL-250
250×900
4800
3226
2-5
20
2920
7.5
4
1000
1800×1100×700
ZDWL-350
350×1300
4200
3969
4-12
3-35
2950
15/11
7.5
1800
2630×1300×755
ZDWL-360
360×1500
4500
4078
5-15
5-35
2950
22
11
2050
2850×1400×800
ZDWL-430
430×1750
4000
3853
5-25
5-30
2950
37/30
15
2700
3160×1500×900
ZDWL-430
430×1750
4000
4032
10-30
5-30
2950
37
15
3000
3160×1500×900
ZDWL-450
450×1600
4000
4032
10-35
5-35
2950
37
15
3500
3100×1550×930
ZDWL-500
500×2100
4000
4480
15-50
5-30
1480
37
15
4000
3680×1650×960
ZDWL-530
530×2230
3800
4286
20-70
5-35
1480
37
18.5
4500
3820×1750×1000
ZDWL-530
530×1300
3000
2670
15-60
5-35
1480
45
22
4000
2700×1650×1000
ZDWL-650
650×2800
2600
2854
20-70
5-35
1480
55
30
7000
4260×1900×1150
ZDWL-750
750×2200
2500
2520
25-95
5-35
1480
75
30
8000
4700×2200×1400
