聲波測井儀 自主研發，多型號對比>>>>>>
超聲波測井儀/跨孔聲波檢測儀描述：
為土木工程、巖土工程、水井管理、環境和礦山調查、油氣井等領域提供測井儀器和測試服務。聲波參數是了解檢測巖土、混凝土、土層等的力學參數，確定工區現場評價、檢查工作質量，確定地層特性、巖層物性的重要手段。
典型應用文章
- 南京地鐵勘察中聲波測試與分析 投稿時時：2003.10.04
聲波測井儀多型號對比選擇：
型 號 通道 超磁發射源 發射電壓 顯示 介紹 HS-SBJ16A 16 有 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ12A 12 有 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ8A 8 有 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ4A 4 有 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ2A 2 無 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ4B 4 無 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ2B 2 無 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ2C 2 無 500V / 1000V 8.4寸 查看詳細介紹 HS-SBJ16E 16 無 500V / 1000V 10.4寸 查看詳細介紹 HS-SBJ12E 12 無 500V / 1000V 10.4寸 查看詳細介紹
系統指標 系統 windows xp 內置電子盤 16G 顯示方式 800*600液晶高亮度顯示 操作方式 觸摸屏操作 通用接口 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標 聲參量指標 通道數 2 發射脈沖電壓 500V/1000V 發射脈寬 0.2us～102us，可調 數據采集指標 采樣間隔 0.05us～4000us，可調 采樣長度 0.5、1、2、4、8、16、32Kb 觸發方式 單觸發、連續觸發 觸發電平 正／負觸發、開路觸發、短路觸發 放大指標 放大器衰減倍數 雙組 1、2、5、10、20、50、100、200 衰減 上邊帶截止頻率 直通、1MHz、100KHz、10KHz、1KHz 下邊帶截止頻率 直通、100Hz、1KHz、10KHz、100KHz。 其他參數 體積 237x186x69 mm 工作溫度 -10℃～+50℃ 工作濕度 ≤%85
電池使用
連續采樣工作4小時以上，可備用標準12V車用電池
如果你對本所儀器感興趣，想了解更詳細的產品信息，請與本所聯系
聲波測井儀用途：
1、巖土參數原位測試，單孔聲波測井、跨孔聲波測井等。
2、劃分鉆井地質剖面，分層定界，確定深度和厚度，判斷其巖性。
3、判斷巖石的儲集性，確定巖石的儲集參數，如孔隙度、泥質含量、滲透率
4、研究?jī)?chǔ)集層的含油性，確定巖石的含油飽和度、束縛水飽和度、油的可動性等。
5、開展各種地質-地球物理分析，提供豐富的地質信息。
6、油田投入開發后，監視油田動態，為油田穩產高產提供依據。
7、測量鉆井的技術狀況，如井斜、井徑、水泥膠結等，為工程建設服務。
8、如配置稀土超磁致伸縮井中發射換能器，跨孔測井間距大
產品組成
(1) 聲波儀主機
(2) 配套連接線
(3) 充電器,外接電池（選配）
(4) 用戶手冊
(6) 配套軟件
(7) 井中檢波器選配（一發雙收換能器50米、100米、200米、300米、600米）井深
聲波測井
工程用的一發雙收換能器，一般大于 100M時，其井下干擾都不可忽略，之前到 200米..600米時，更是無法測量，現在成功解決這一題 。

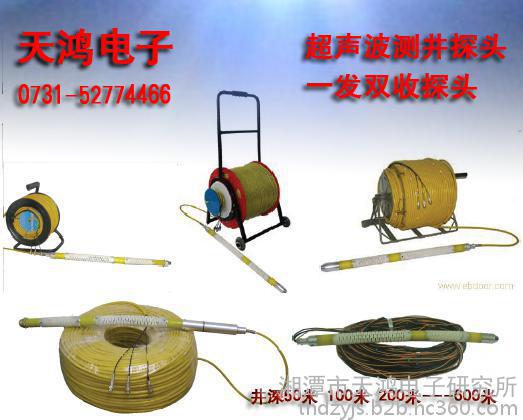

一發雙收換能器(一發雙收探頭) 自主研發，多型號對比>>>>>>
聲波測井探頭多型號對比選擇：
型 號 用途 說明 井深（線長） 介紹 雙孔測井 一發一收探頭（1對） 50米 查看詳細介紹 HS-4GJ-50M 雙孔測井 4通道接收換能 50米 查看詳細介紹 HS-8GJ-30M 雙孔測井 16通道接收換能 30米 查看詳細介紹 HS-3GJ-50M 單孔測井 一發雙收探頭 50米 查看詳細介紹 HS-3GJ-100M 單孔測井 一發雙收探頭 100米 查看詳細介紹 HS-3GJ-150M 單孔測井 一發雙收探頭 150米 查看詳細介紹 HS-3GJ-200M 單孔測井 一發雙收探頭 200米 查看詳細介紹 HS-3GJ-250M 單孔測井 一發雙收探頭 250米 查看詳細介紹 HS-3GJ-300M 單孔測井 一發雙收探頭 300米 查看詳細介紹 HS-3GJ-350M 單孔測井 一發雙收探頭 350米 查看詳細介紹 HS-3GJ-400M 單孔測井 一發雙收探頭 400米 查看詳細介紹 HS-3GJ-450M 單孔測井 一發雙收探頭 450米 查看詳細介紹 HS-3GJ-500M 單孔測井 一發雙收探頭 500米 查看詳細介紹 HS-3GJ-550M 單孔測井 一發雙收探頭 550米 查看詳細介紹 HS-3GJ-600M 單孔測井 一發雙收探頭 600米 查看詳細介紹
產器用途：
單孔一發雙收測量
技術指標：
1、探頭直徑：3.8cm；
2、發射換能器主頻： 30kHz；
3、發射換能器與相鄰接收換能器間距：30cm；
4、兩個接收換能器間距：20cm；
5、為了保證換能器居中，各換能器均套置橡膠扶正器。
6、線纜長度（米標）：50米；
7、線纜數量：?jiǎn)胃▋?nèi)含1根發射線纜和2根接收線纜）；
8、線纜承受拉力：不小于線纜及換能器自重的3倍；
9、換能器接頭接頭為BNC/Q9
突出特點：
1、采用優質的壓電陶瓷。
2、采用進口優質密封膠。
3、前置放大在換能器陶瓷體內。
4、有多種規格的接頭(與不同廠家聲波測井儀配套)
5、有各種規格的換能器供選用
