石油化工行業的油管、套管、輸送管和非標大型機械產品，為什么一定要做全尺寸實物評價試驗？全尺寸實物評價試驗的重要性在哪？我們可以看一下俄羅斯巴甫年科沃—烏恰管道全尺寸爆破試驗這個案例。

大管徑超大輸量的代表性管道

巴甫年科沃—烏恰（Bovanenkovo-Ukhta）管道是大管徑超大輸量的代表性管道。俄羅斯西北部的亞馬爾半島擁有極為豐富的天然氣資源。俄羅斯天然氣工業股份公司（Gazprom）正在亞馬爾打造一個全新的天然氣生產中心，使其在發展天然氣工業方面發揮重要作用。巴甫年科沃斯科耶氣田是亞馬爾目前最大的天然氣生產氣田。巴甫年科沃—烏恰天然氣管道旨在將亞馬爾半島的天然氣輸送到俄羅斯統一的天然氣供應系統。

巴甫年科沃—烏恰管道長度為1106km，包括2條Φ1420mm管道，并行敷設，設計壓力11.8MPa，在俄羅斯首次采用類似于X80的K65鋼級。單管設計輸量為580億m3/a，兩條管道總設計輸量1150億m3/a。管道全線有四分之三的管段穿越永凍土地區，為保護環境，防止凍土融化和保證管道穩定運行，采取低溫輸送措施，在某些壓氣站壓縮機出口設置冷卻裝置，確保出站溫度不高于-2℃；對于穿越永凍土區的管道設置200mm厚保溫層。干線管道外防腐采用3層PE，補口采用熱收縮套，內涂減阻涂層。

巴甫年科沃—烏恰管道用鋼管的典型化學成分

為了實現單管輸量達到580億m3/a的目標，巴甫年科沃—烏恰管道采取了一系列技術措施。除了采用Φ1420mm的最大管徑外，還采用了11.8MPa的輸送壓力，而此前俄羅斯輸氣管道國家標準的最高壓力為9.8MPa。為此，俄羅斯天然氣工業公司理事會于2008年7月1日批準了《巴甫年科沃—烏恰天然氣長輸管道用鋼管技術要求》，據此制定了ТУ4-156-82—2009《工作壓力為11.8MPa天然氣干線長輸管道用的管徑1420mm、強度等級為K65的直縫電焊鋼管技術規范》，作為鋼管研發、制造和驗收的依據。其中規定鋼管的壁厚為23.0mm、27.7mm、33.4mm，要求鋼管在-20℃的DWTT剪切面積平均值≥85%，這對于板材和管材的試制顯然是極為困難的。

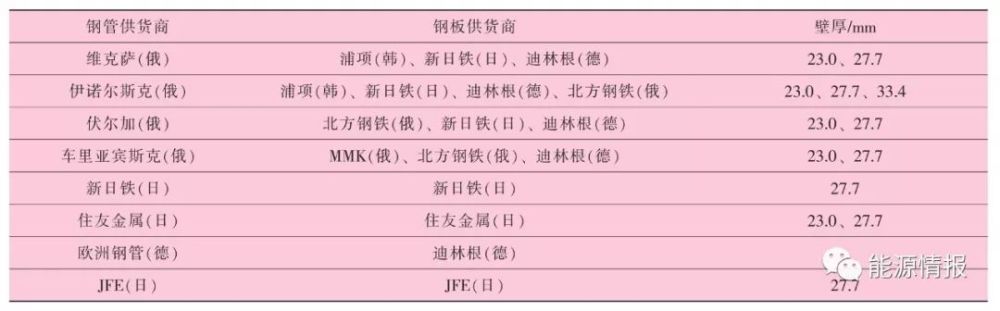

根據項目技術規范，日本、韓國和德國、俄羅斯的鋼鐵公司試制了三種厚度的K65管線鋼板材，歐洲鋼管公司、日本和俄羅斯的鋼管廠試制了該管道所用的K65鋼級Φ1420mm鋼管，鋼管的典型化學成分見表3。俄羅斯的伏爾加鋼管廠也曾采用鋼板試制了壁厚27.7mm的K65鋼級Φ1420mm螺旋鋼管，但未獲應用。因此，該管道全部采用的是直縫埋弧焊管。

由俄羅斯天然氣科學研究院主導，對試制的鋼管進行了大量的試驗研究。包括工廠試驗、水壓試驗和全尺寸爆破試驗。其中的工廠試驗對管材金屬的化學成分、金相組織、力學性能及焊接性能進行了綜合評估，并進行了單管的全尺寸水壓試驗。

全尺寸爆破試驗

高壓、大管徑和低溫環境使得巴甫年科沃—烏恰管道首先面臨著斷裂控制方案制定的難題。其中的關鍵問題是延性斷裂擴展的控制，由于其工況均為世界天然氣管道參數的極限值，無法通過計算方法獲得延性斷裂的止裂韌性，只能通過全尺寸爆破試驗確定。為了確定管道的止裂韌性要求，在俄羅斯車?yán)镅刨e斯克市的試驗場進行了17次全尺寸氣體爆破試驗。試驗次數如此之多，主要是俄方對各廠家提供的多種壁厚的鋼管都進行了測試，除了希望獲得止裂韌性要求之外，還要了解不同廠家多種壁厚管線鋼的全尺寸斷裂行為，研究包括斷口分離在內的管線鋼組織對斷裂行為的影響。如果只是要得出止裂韌性，只需對最小壁厚的鋼管進行爆破試驗即可。

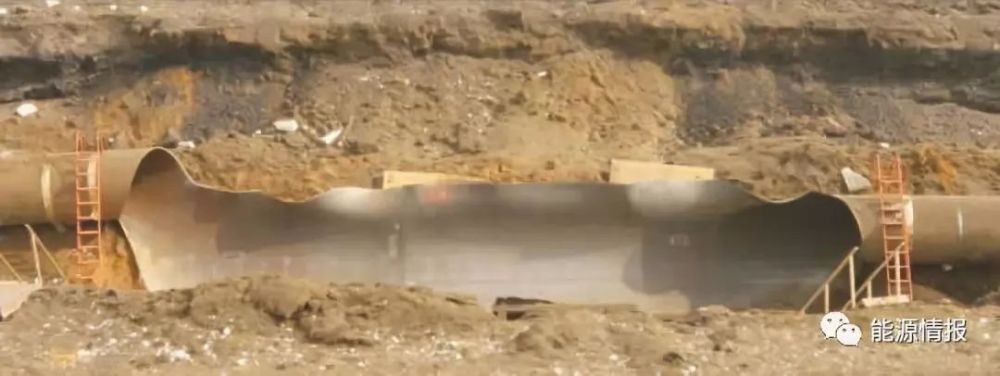

巴甫年科沃—烏恰管道項目一次成功止裂的爆破試驗

在俄方的試驗方案設計中，試驗段由中間一根起裂管、兩側各三根試驗管和外側各一段70m長儲氣管段組成。主要采集的數據包括裂紋長度、裂紋擴展速度等。由于不是采用天然氣而是采用空氣進行爆破試驗，采用了不高于-20℃的試驗溫度，以及相當于1.25～1.5倍工作壓力的試驗壓力，以期抵消采用空氣作為試驗介質的影響，從而獲得較為保守的試驗數據。其中一次成功止裂的情況如上圖所示，典型試驗數據見下表。

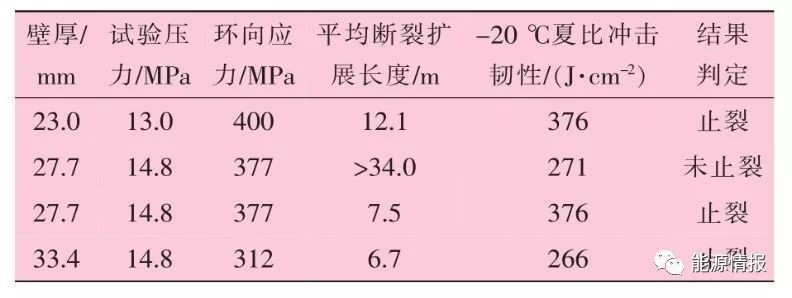

巴甫年科沃—烏恰管道全尺寸爆破試驗的典型數據

最終確定的主要力學性能

根據試驗結果及數據分析，證實了所建立的對小批試制鋼管的技術要求的有效性，從而制定了鋼管的最終技術規范要求，從2010年12月1日開始生效。該規范要求鋼管在-40℃的夏比沖擊韌性≥250J/cm2，相當于10mm×10mm全尺寸夏比沖擊能量為200J。對脆性斷裂控制的要求是-20℃的DWTT剪切面積平均值≥85%。這些指標無疑是代表了當代超大輸量天然氣管道的最高水平。主要力學性能要求詳見表5。其相應的引用檢驗、試驗標準均采用俄羅斯GOST標準體系的相關標準。


♦♦♦♦♦
