邊坡設計是綜合坡體地形地貌、地層巖性、地質構造、結構面、建筑材料、新構造運動、控制性構筑物、環水保（有時與領導決策有關）等多因素綜合確定。技術人員應根據具體地質資料合理設計邊坡，切忌“軟件帶帽”造成邊坡設計的“快速”而不合理，譬如“剝山皮”式設計。

1、某邊坡由(1)粉質粘土;(2)強風化粉砂巖;(3)中風化粉砂巖構成，坡體無地下水。坡體產狀為68°∠37°,巖石裂隙較發育,主要發育兩組裂隙,產狀為15°∠83 °和38°∠66°,坡向150°。技術人員采用1:0.75坡率設置，坡高20m。其代表性斷面圖如下：

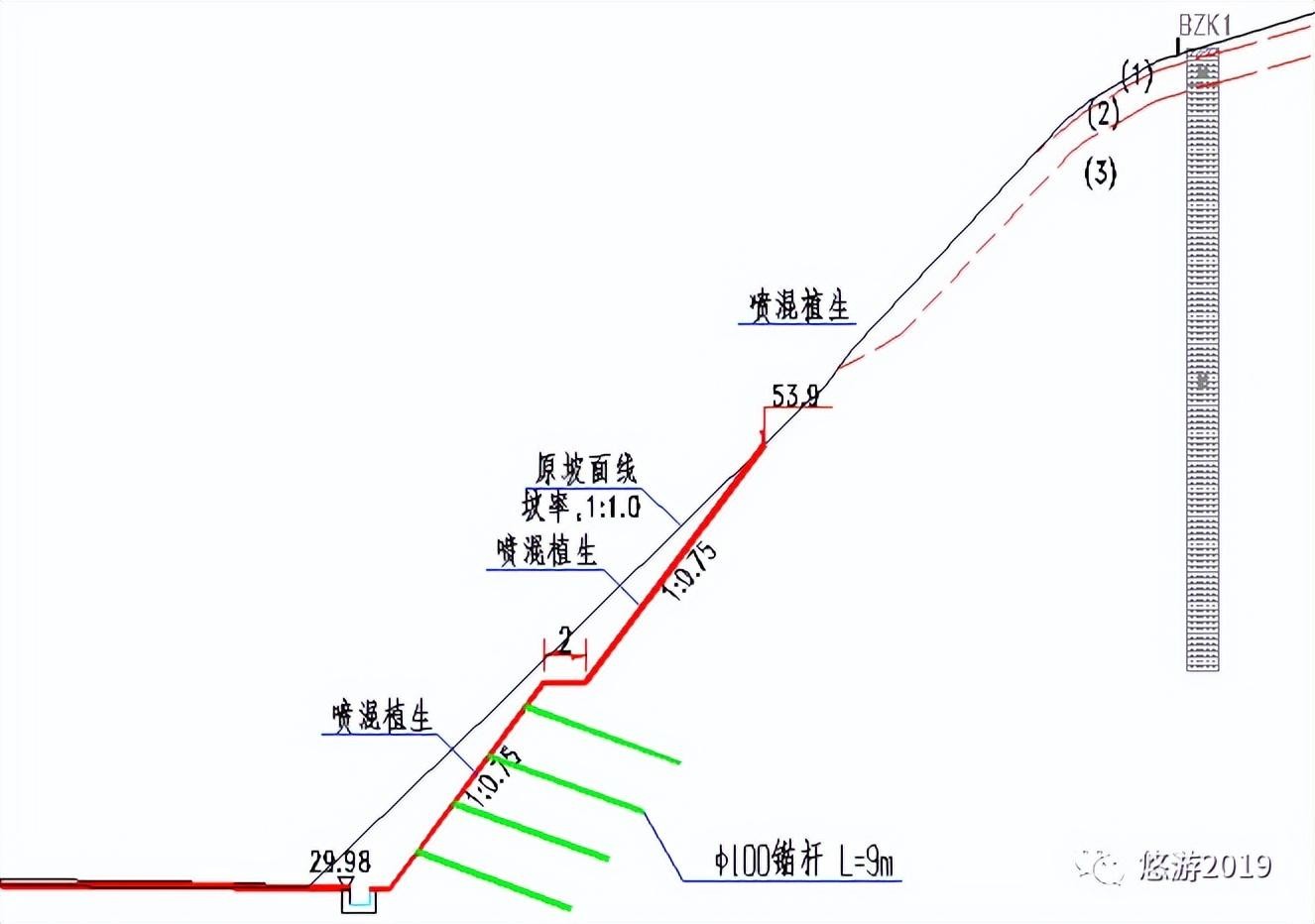

圖1 欠合理的“剝山皮”式設計

該邊坡若結合實際地質資料進行收坡，邊坡高度由20m降低為8m，防護工程與挖方規模大幅減小，環境友好性大為提高，優化為斷面如下：

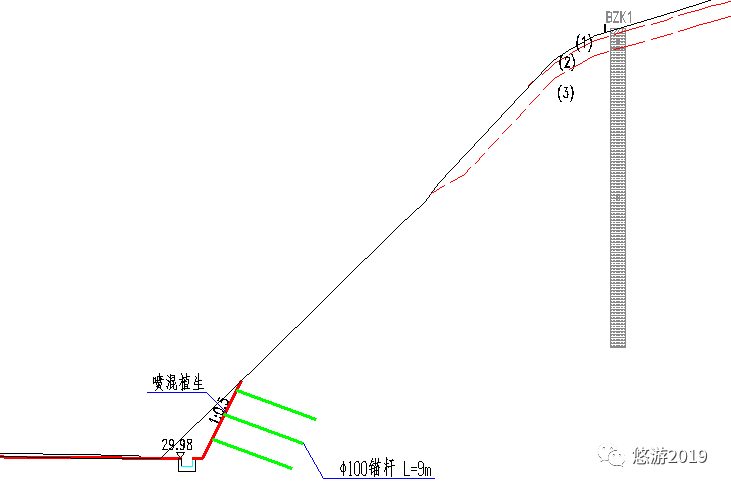

圖2 優化后的邊坡設計

2、某邊坡由(1)粉質粘土;(2)強風化粉砂巖;(3)中風化粉砂巖。坡體無地下水。坡體產狀為260°∠16°,巖石裂隙較發育,坡向160°。技術人員采用1:0.75~1:1坡率設置，坡高43.1m。其代表性斷面圖如下：

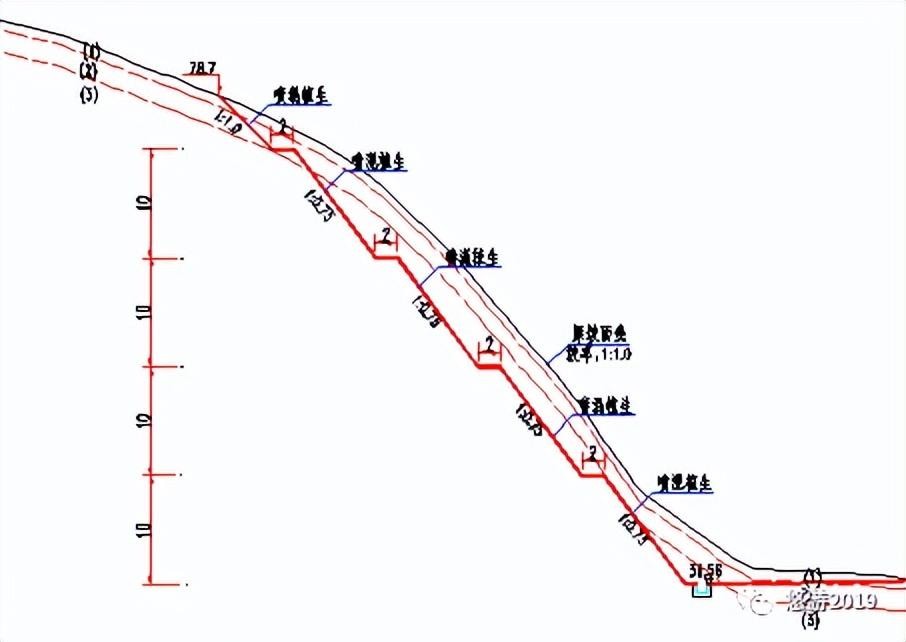

圖3 欠合理的“剝山皮”式設計

該邊坡若結合實際地質資料進行收坡，邊坡高度由43.1m降低為8.5m，防護工程與挖方規模大幅減小，環境友好性大為提高，優化為斷面如下：

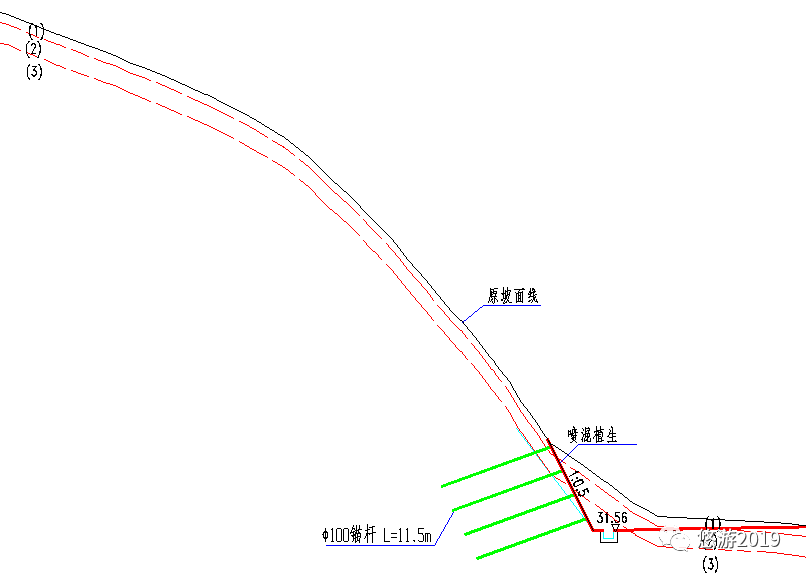

圖4優化后的邊坡設計

3、某邊坡由(1)粉質粘土;(2)強風化粉砂巖;(3)中風化粉砂巖。坡體無地下水。坡體產狀為68°∠37°,巖石裂隙較發育,主要發育兩組裂隙,產狀為15°∠83° 和38°∠66°,坡向250°。技術人員采用1:0.75~1:1坡率設置，坡高41.8m。其代表性斷面圖如下：

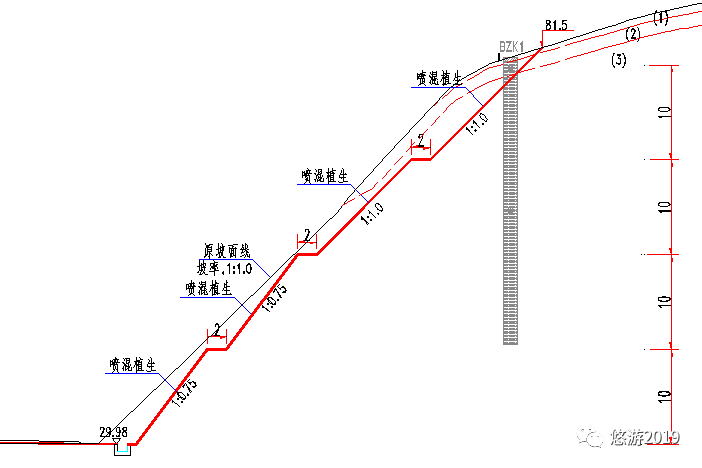

圖5 欠合理的“剝山皮”式設計

該邊坡若結合實際地質資料進行收坡，邊坡高度由41.8m降低為8.5m，防護工程與挖方規模大幅減小，環境友好性大為提高，優化為斷面如下：

圖6優化后的邊坡設計

4、(1)強風化凝灰?guī)r;(2)中風化凝灰?guī)r,(3)微風化凝灰?guī)r,坡體地下水發育。坡體發育的主要結構面產狀為246°∠20°,235°∠30°,220°∠50°,結構面延伸長度約為0.5~1.0m,坡向約73°。技術人員采用1:0.5~1:0.75坡率設置，坡高44.3m。其代表性斷面圖如下：

圖7欠合理的“緩坡率”設計

該方案的邊坡坡口線距直徑1.5m的輸油管線水平距離只有7m，安全隱患非常大。若結合實際地質資料、輸油管線這個控制性構筑物進行收坡，則邊坡高度由44.3m降低為34.4m，邊坡坡口線距輸油管線的水平距離加大為23m，工程的安全性大幅提高，優化為斷面如下：

圖8優化后的邊坡設計

以上筆者舉了自己在工程中遇到的四個“小浪花”，希望達到拋磚引玉的作用。“剝山皮”式設計實為設計大忌，它常造成設計品質大幅下降，邊坡高度過快增加，破壞植被，增加后期防護與養護成本，且坡面受大氣影響程度明顯增加，從而造成暴雨工況下邊坡穩定性大幅降低。希望此類“事故”（姑且定為事故吧）越少越好。
