作者：成永剛，博士，教高，注冊巖土工程師，中國巖石力學與工程學會滑坡與工程邊坡分會理事，中國土木工程學會非飽和土與特殊土專業委員會常務委員和交通巖土工程專業委員會委員，國際工程地質協會會員，中國國家公路建設項目評標專家，四川省交通運輸專業人才教育專家。
♦♦♦♦♦♦
一、基本情況
某坡體所在自然邊坡地表植被茂密，自然坡度約在10～25°，匯水面積約4萬平方，但只在坡面發育兩條受構造面控制的較淺的自然沖溝。坡體由硬塑狀粉質粘土和全～中風化火山角礫巖構成，發育有幾組傾向路基的不利結構面，產狀分別為：120°∠17°、105°∠17°、102°∠22°、70°∠72°、140°∠82°，與線路近與正交（線路走向近210 °）。邊坡施工期間多次發生病害，故多次采用刷方和鋼錨管、仰斜排水孔進行處治。其中坡率為1：0.75～1：2.25，最大邊坡高度為54m。公路通車兩年后，由于臺風447mm/d暴雨造成坡體發生了體積約90萬方的滑坡，多級邊坡滲水嚴重、多級平臺上拱、多級坡面鼓脹嚴重，滑坡周界快速發展，若不及時治理將嚴重威脅下部高速公路的安全。

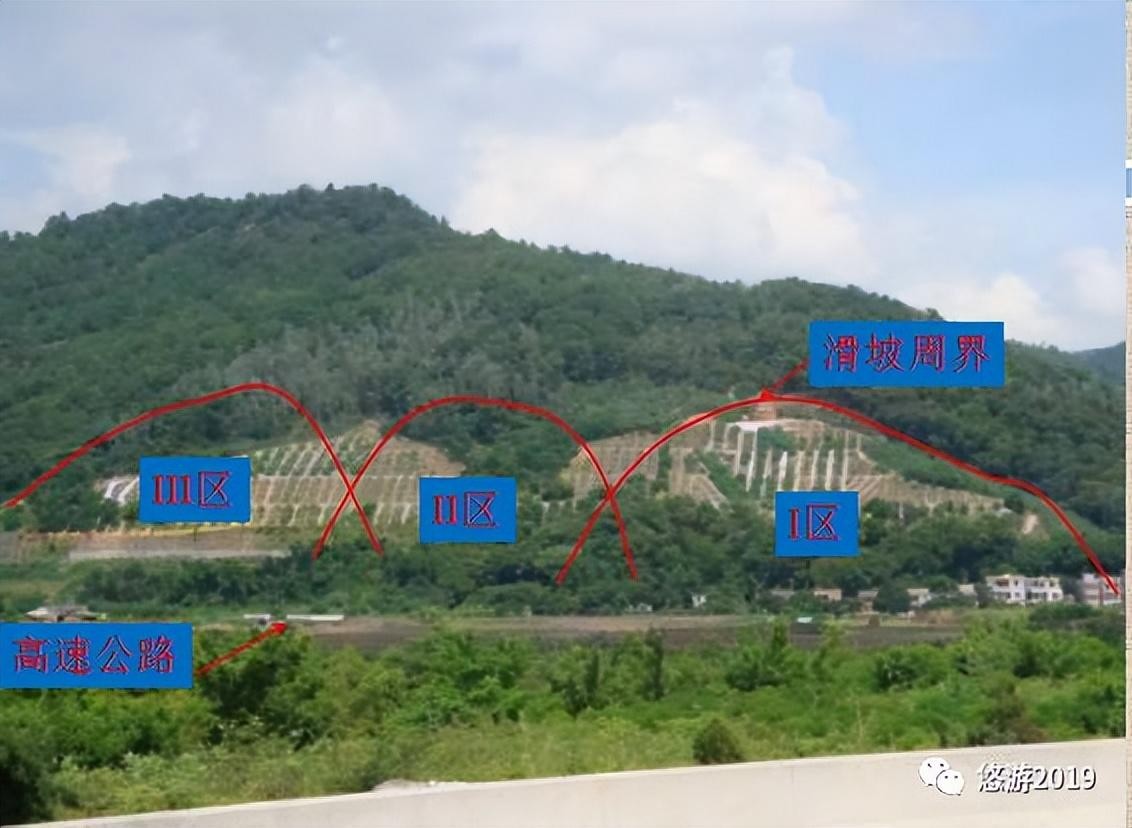

圖1 滑坡全貌

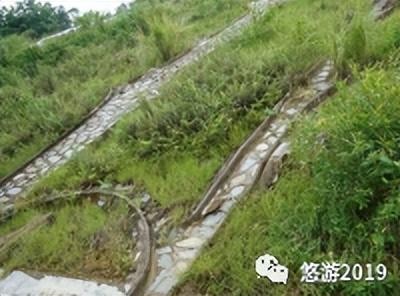

圖2 多級邊坡鼓脹和潛蝕滲水嚴重

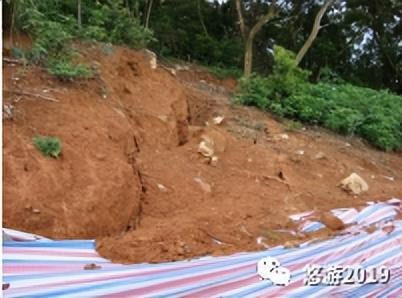

圖3 邊坡的水毀坑和后緣裂縫
二、應急臨時工程的確定
滑坡發生后，筆者依據裂縫特征、地下水出露位置、風化界面等進行定性分析后，認為該滑坡具有多層、多級、多次滑動的特點�；麓嬖诙逊e層、全風化層內的滑動、全風化層沿強風化層面的滑動、強風化層沿弱風化層的滑動及坡體沿不利結構面的追蹤剪切滑動�；w上層屬土質或類土質滑坡，下層屬巖質滑坡�；乱罁�(jù)“M型”地形地貌和滑坡裂縫特征，分為三個區。目前已發生的為前級滑坡，后級滑坡由于前級滑動而牽引導致裂縫有所開裂，若不能及時進行處治，則可能存在滑坡范圍繼續擴大的可能�；诖�，筆者依據滑坡特征，
1）首先對各級邊坡設置地下水疏排和地表水截排措施，并對變形較快的II區采用微型樁加固。
2）由于時間較緊，在積極布置勘察和深孔位移監測的同時，依據現場調整繪的確定的滑面，在邊坡的合理部位設置錨索工程對淺層滑體進行加固，在二級平臺部位設置抗滑樁的試樁工程，繼而通過開挖樁體的地質編錄核查所推測滑面的準確性，從而為永久工程的設置提供依據。
經以上臨時應急工程的實施，II區滑坡變形大幅減小直至靜止。而依據試樁與后期的勘察和深孔位移監測發現，筆者推測的區內三個滑區的多層滑面誤差最大為0.5m，故后期將試樁工程直接調整為永久抗滑樁工程。
三、永久處治工程的確定
1）考慮到坡體匯水面積大而坡表徑流不發育的特征，在滑坡周界附近設置8孔大型集水井對滑區的地下水進行截排，并同時對滑體的地下水位進行降低。井壁上依據地下水位特征設置了三層長度最大為45m的放射狀集水鉆孔，且井與井之間通過鉆孔串連后將匯水直接自流排入坡腳路基邊溝。
在滑坡計算分析時，依據工程經驗將滑面的內摩擦角提高了1度，從而大幅將下滑力由2710KN/m大幅降低為1500KN/m，大大降低了工程支擋加固規模。這種“治坡先治水”的做法不但取得了巨大的經濟效益，也利于滑坡的長期穩定性。（工后通過測量，在旱季時集水井總出水量可達400噸/天，雨季為1000噸/天）

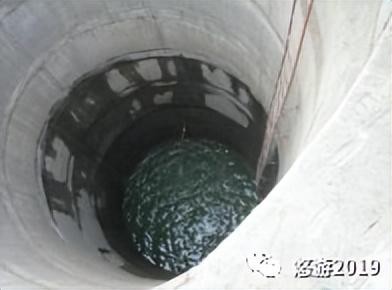

圖4 工后的集水井排水效果（旱季拍攝）
2）依據滑坡多層性的特點，依據滑面變形較大中層滑面進行下滑力計算和控制設計，而深層滑面由于滑面只有個別監測孔微動，以及地表變形不發育的特點，不作為控制性的滑面設計。但加固工程應伸入深層滑面以下一定距離，對其穩定性進行必要的提高，防止將來出現衰減而由潛在滑面演變?yōu)榛妗?/span>
3）依據滑坡存在多級的特點，設計時以滑坡周界貫通的前級滑坡為控制性滑體計算，而對后緣個別地段只開裂2m左右的后級滑坡不作為控制設計。因?yàn)橹灰谧冃蔚那凹?jí)滑坡得以有效加固，那后級滑坡不會被牽引后其穩定性是可以保證的。
4）依據滑坡存在多區的特點，將滑坡分別依據I、II、III區滑坡特征進行計算和設置處治工程，而沒有“一刀切”式的按保守進行處治。經分析，II區滑坡在應二、三級平臺設置應急微型樁的基礎上，在四級邊坡上設置錨索框架（十字梁）進行加固。而I區和III區滑坡在二級平臺設置大截面抗滑樁對滑坡整體穩定性進行加固，并在后部的四級邊坡設置錨索框架（十字梁）、一級或二邊坡設置錨桿框架（十字梁）對淺層滑體進行加固，防止越頂和確保各級邊坡的局部的穩定性。

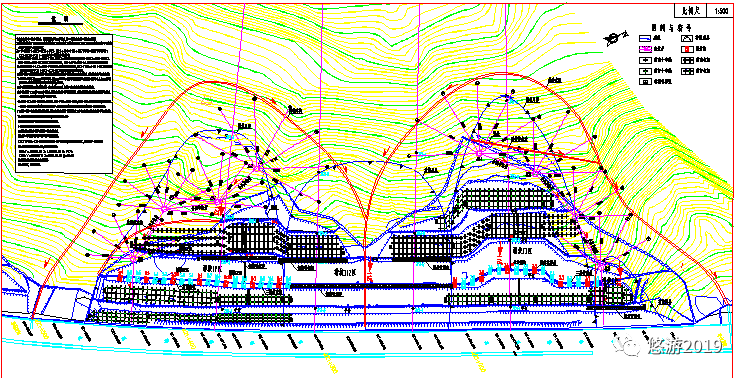

圖5 滑坡處治工程地質平面圖
圖6 滑坡代表性工程地質斷面圖
該滑坡經以上針對性的應急與永久工程處治，十多年來滑坡一直保持穩定，說明工程處治效果良好。
四、總結
1）這種采用分區、分級、分層的滑坡治理工程，不但大大減小了工程造價，也大大提高了工程施工進度；這種“治坡先治水”做法，有效提高了坡體的自身穩定性，大大減小了工程支擋規模，體現了人與自然的和諧。
2）滑坡的處治方案確定，應首先通過的認真的現場調查和地質配套，合理的定性確定滑坡模型，從而為下一步的定量計算和針對性的應急與永久工程處治提供基礎，并可通過后期的勘察與監測進行驗證。
3）該坡體病害是高邊坡與滑坡病害的綜合體，應依據其特點針對性的進行處治。既要防止滑坡模型確定失誤造成滑坡治理規模擴大化，又要兼顧高邊坡與滑坡的整體與局部穩定性，確保坡體的安全。
4）滑坡的應急工程應盡量貫徹“永臨結合”的原則，即盡量將設置的應急工程作為將來永久工程的一部分，避免工程浪費。這在III區滑坡應急時筆者在二、三級邊坡平臺設置的兩排微型樁就得到了很好的體現。
當然，筆者強烈反對錯解“永臨結合”原則的工程設置。筆者就曾見過有的應急工程為了“永臨結合”的原則，將應急工程過于按永久工程考慮，貽誤戰機，導致工程搶險失敗。
5）滑坡處治時，由于坡體地下水豐富且具有腐蝕性，筆者首次應用了環氧樹脂鋼絞線，這也是環氧樹脂鋼絞線在國內成功應用的早期成功案例。
6）滑坡處治時，筆者首次應用了十字梁錨固反力結構，并成功申請了相關專利，這也是十字梁在國內成功應用的早期成功案例之一，并得以在廣東省和全國推廣。
