填方滑坡形成可能滑面的形態和因素是多種多樣的，如填挖交界面、陡坡面、土巖界面等自然或人造的結構面。因此，填方體形成的滑面形態應依據坡體變形特征進行合理確定。否則滑面的勾繪偏差將會帶來滑坡處治方案的偏差；而滑面參數反算的坡體穩定系數選取，應依據誘發坡體變形的關鍵因素和相應的坡體變形特征綜合確定。否則，穩定系數的偏差將帶來滑面參數反算上的偏差，從而造成下滑力計算偏差而影響方案的合理確定。

某填方路堤位于自然邊坡較陡的自然斜坡上，最大填方高度19.60m。原自然坡面地表為厚層的坡洪積中密碎石土，下伏產狀反傾的粉砂質泥巖。路堤內側自然山坡有較大的匯水面積，填方坡腳緊鄰改溝工程。填方體采用1:1.5~1:2的坡率進行填筑。

在路基填筑到位進行路面鋪砌時，區內普降暴雨，造成路面部位出現多道貫通性環狀裂縫，并在一級平臺部位出現鼓脹剪切裂縫，且地下水滲流嚴重。

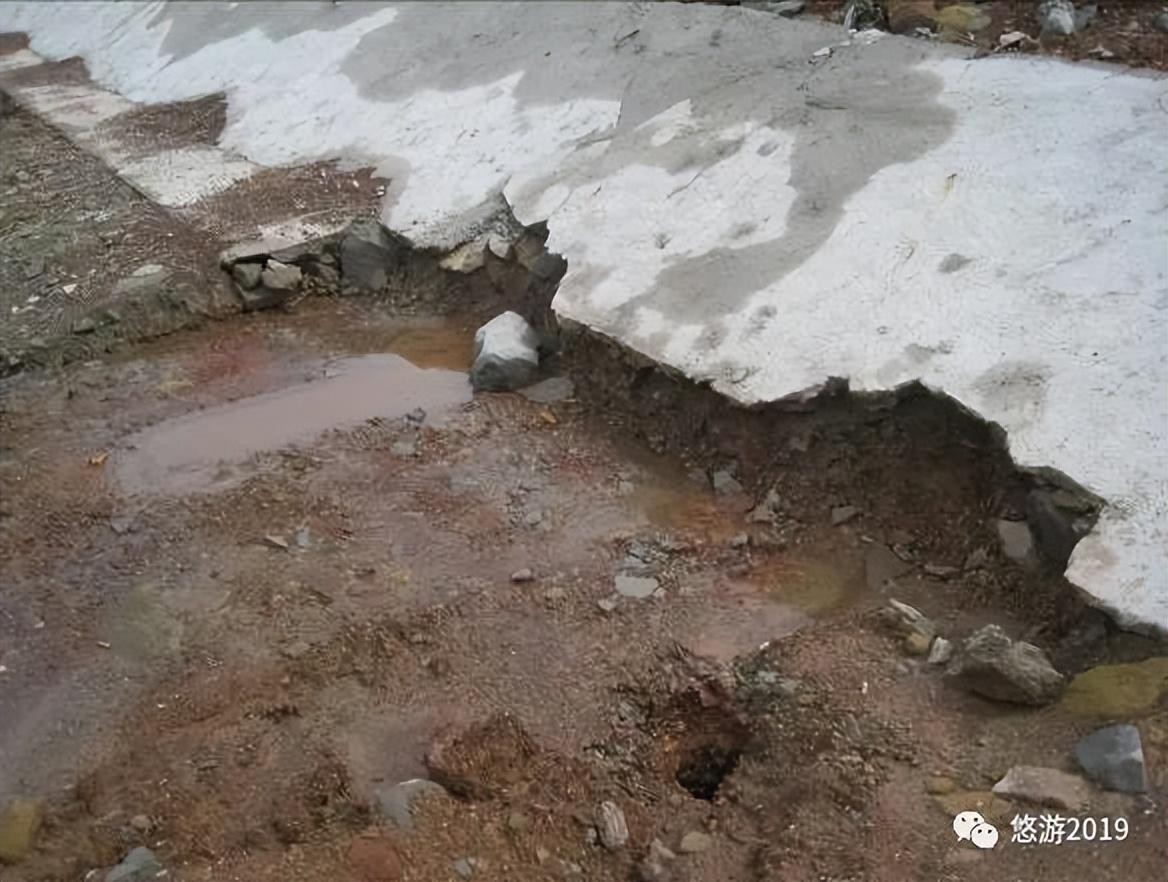

圖1 一級平臺部位的鼓脹裂縫

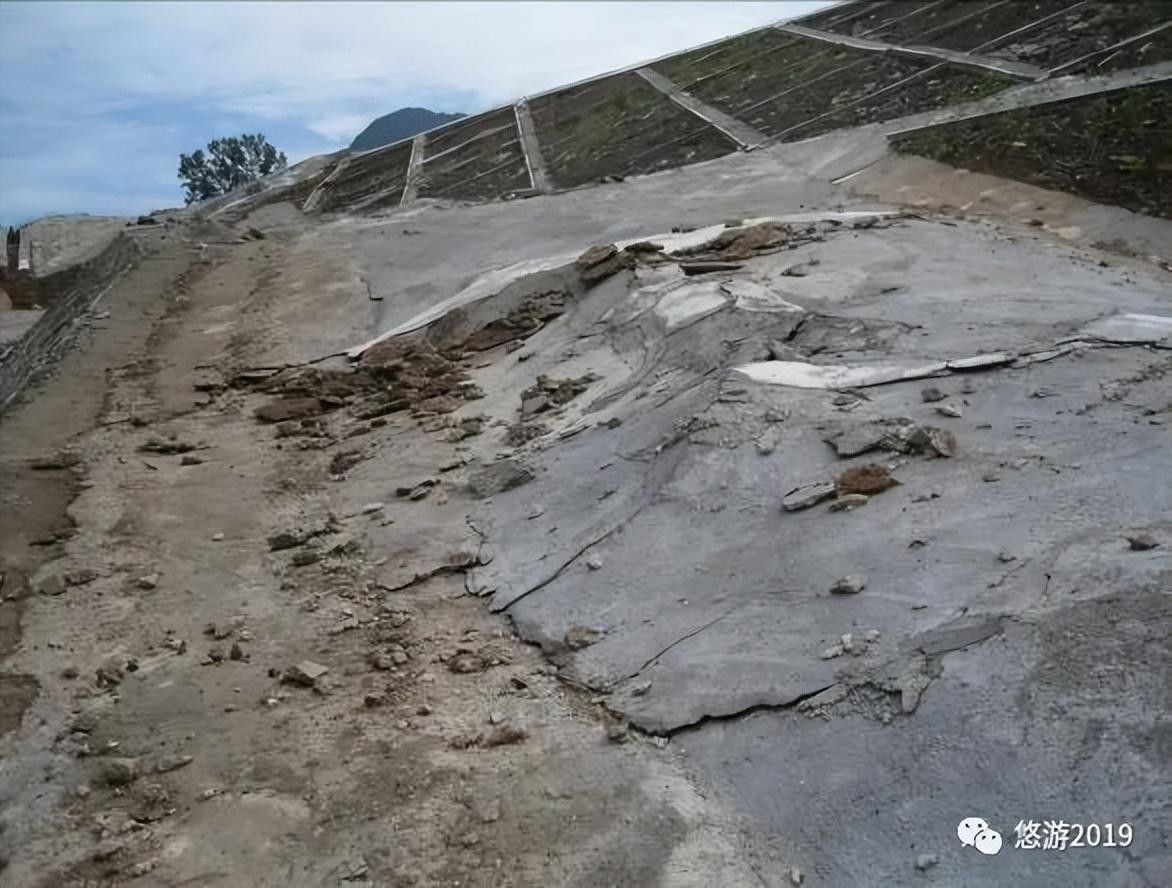

圖2 一級平臺部位出水嚴重

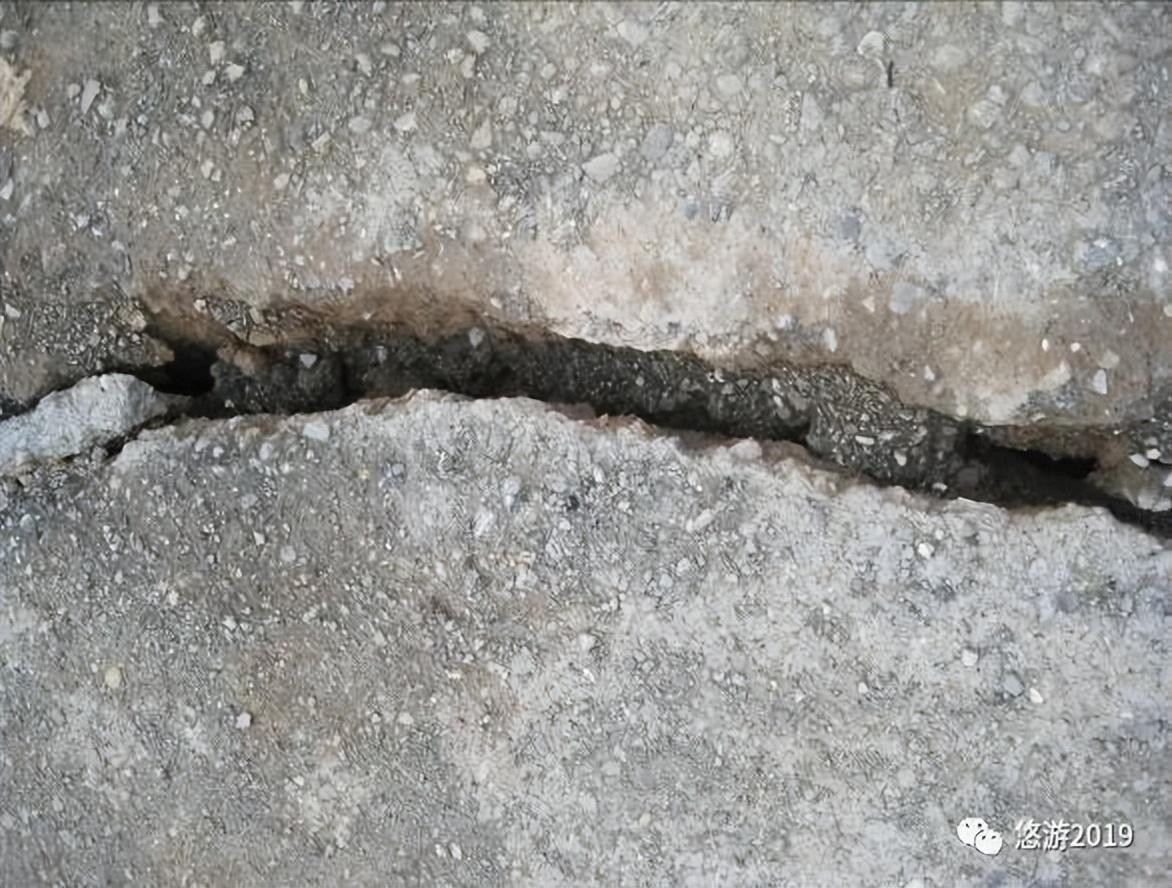

圖3 路基部位的后緣拉裂縫

基于此，技術人員依據路面部位的裂縫和坡腳改溝臨空面，結合填方與原自然坡面線，以及下伏的土巖界面勾繪了淺層和深層兩層滑面，并依此進行了相關的計算，決定在一級平臺部位設置2×3×26m@5m的抗滑樁進行支擋為主的工程處治方案，工程造價為A萬元。

圖4 采用的工程地質斷面圖

1、滑面確定分析

1）設計分析

技術人員選取左側路基的貫通性裂縫為滑坡后緣，而結合圓弧搜索法與填方和自然陡坡面與坡腳改溝臨空面確定了淺層滑面；依據填方路基內側邊溝與下伏土巖界面與坡腳改溝臨空面確定了深層滑面。

2）優化分析

（1）暴雨后在路基左線與右線部位出現多條貫通性張拉裂縫，故滑坡后緣應為右側路基貫通性裂縫位置，而非左側路基貫通性裂縫位置。

（2）一級平臺部位大量地下水滲出，且出現嚴重的鼓脹變形，這說明目前滑坡的剪出口位于一級平臺部位，而非坡腳的改溝部位。

（3）下伏的土巖界面目前沒有任何變形跡象，這說明依附于該接觸面的坡體處于基本穩定狀態以上，即雖然可能不滿足規范要求的安全系數，但只要合理進行預加固就可確保其長久安全。也就是說，目前技術人員將其確定為深層滑面是缺乏依據的，而只能作為潛在滑面對待。

由此可見，技術人員所勾繪的滑面與地質條件和實際坡體變形特征相差較大，人為造成滑坡規模擴大。

2、計算工況的確定和穩定系數分析：

1）設計分析

技術人員反算時取天然工況穩定系數K1=1.03時，c=20.7KPa，φ=12.9°，暴雨工況穩定系數K2=0.99時，c=20.0KPa，φ=12.2°。由此所計算得出不同滑面狀態下的滑坡下滑力如下表1。

表1 K2+185滑坡推力計算匯總表

2）優化分析

坡體是在暴雨工況下出現的變形，即暴雨工況應為坡體變形的控制性工況，而非天然工況。也就是說目前所計算得出的暴雨工況下滑力較天然工況大是欠合理的。

而依據暴雨后滑坡前緣鼓脹，后緣拉裂縫，但滑坡側界尚處于發育階段的特征，由此，選取暴雨工況下的滑坡穩定系數K2=1.02，進行滑面參數的反算得c=10KPa，φ=11.6°。

考慮到暴雨天氣來臨之前的天然工況下坡體沒有變形而處于穩定狀態，即穩定系數K1≥1.05，故取最小值K1=1.05反算，結合暴雨工況的滑面參數進行適當安全儲備進行綜合選取，即c=15KPa，φ=13.2°。

此外，目前滑坡的后緣為路基右側的貫通性裂縫，滑面依附于填方與自然坡面的陡坡接觸面，并在一級平臺剪出。且深層的土巖界面雖存在形成潛在滑面的可能，但目前沒有任何變形，故目前不存在深層滑動的可能。即只要對該潛在滑面進行適當?shù)念A加固，就不會發生演變深層滑面的可能。也就是說，目前該潛在滑面沒有下滑力，但需要采用工程措施進行適當?shù)念A加固。

由此，所計算的坡體不同工況下的坡體下滑力如下表2

表2 K2+185滑坡推力計算匯總表

綜上，結合坡體地質條件與滑坡特征，依據目前正在變形的控制性滑面所得的控制性下滑力和影響坡體穩定的地下水特征，處治方案優化如下：

1）將原設計在一級平臺設置的抗滑樁可由2×3×26m@5m的規格優化為1.8×2.4×17m@5m。該抗滑樁在有效支擋加固剪出口位于一級平臺出水部位的滑面基礎上，對正在變形的填方滑坡病害得到有效處治的基礎上，將抗滑樁伸入下部由土巖界面構成的潛在滑面不小于5m，從而對該接觸面形成的潛在滑面進行必要的預加固，確保其長期穩定性。

2）維持原設計在一級平臺地下水滲流嚴重部位的長20m仰斜排水孔設置，有效疏排坡體中的地下水位。但排水孔材料由易于堵塞、排水效能較低的打孔PVC管調整為軟式透水管。

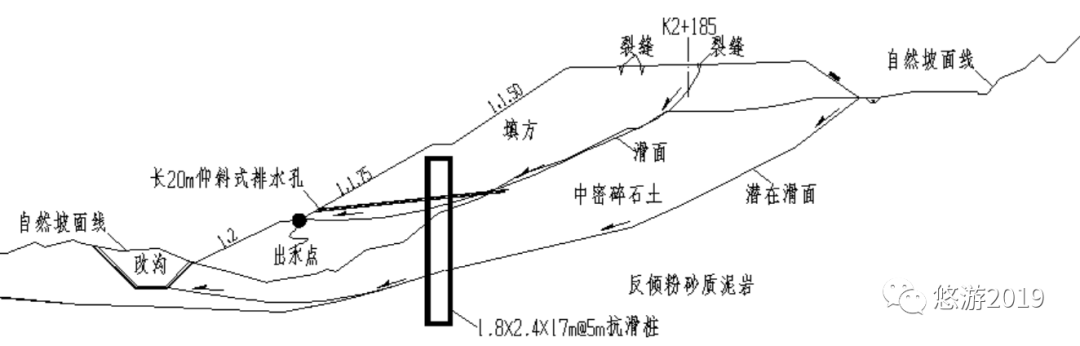

圖5 優化后的工程地質斷面圖

該優化方案依據合理確定的滑坡邊界條件、滑面與潛在滑面的合理分析與相關參數的分析，在此基礎上進行的滑坡相關計算明顯符合現場實際情況，工程造價約0.6A萬元，是一個相對較優的填方坡體工程處治方案。
