坡體下滑力的計算合理與否，往往可通過坡體開挖前的穩定狀態、開挖土體的抗剪能力或土壓力等進行復核。
一、基本情況
某二級公路某段坡體上部為厚約3.0m的崩坡積碎石土層，下部為深厚、呈巖芯呈柱狀的全風化花崗巖。由于多種因素限制，路基邊坡不能放坡設置，而需采用路塹樁板墻進行支擋設置。技術人員在對樁后土壓力核查后認為，控制性的土壓力達1476KN/m，故在坡腳設置2.4×3.6m×36m@6m的樁板墻（其中樁體懸臂長18.0m），并在懸臂段設置3孔由6根組成的錨索形成錨索抗滑樁進行支擋。

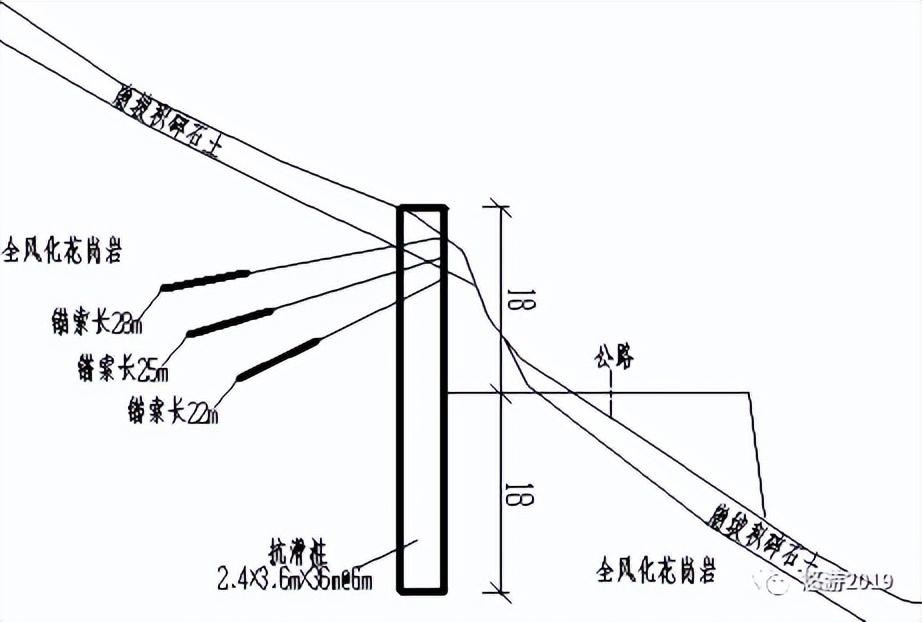

圖1 技術人員擬采用的工程地質斷面圖
二、計算模式分析
1、正向算法
由于坡體主要由全風化花崗巖構成，由于優勢不利結構面，故技術人員采用土壓力計算支擋結構是可行的。但應與圓弧搜索法所計算的潛在下滑面相互校核，并取最不利作為支擋結構的控制性推力進行設計。
2、反向核查
坡體在開挖以前處于穩定狀態，即穩定系數不小于1.15（二級公路）。故依據坡體平衡的特點，利用樁前所挖除土體的靜止壓力和抗剪力（兩者取最大值），利用穩定系數去反向核查技術人員所得到的1476KN/m控制性推力是否合理。
三、方案優化
1、為有效限制坡體挖后的卸荷作用，且為有效節約工程規模，技術人員采用錨索樁是合理的。但
1）錨索樁之所以節約工程規模，就是因?yàn)樵O(shè)置錨索后有效減小了樁體內力和對樁體錨固段的需求。因此，目前技術人員在樁體懸臂段設置三孔錨索后仍采用懸臂段：錨固段=1:1的比例是違反錨索設計原理的，建議大幅優化錨索樁的錨固段長度。
2）錨索樁要達到合理的結構內力，一般情況下錨索所承擔的力是全部推力的20%左右是比較協調的，故技術人員在2.4×3.6m截面抗滑樁上設置3孔錨索是偏小了的。建議適當增加錨索樁受力體系中錨索所承擔的推力比重，甚至將抗滑樁當作“梁”而設置多排錨索（這時樁就不是常規的錨索樁了，而為多點梁式錨索樁），從而大大優化錨索樁工程規模。
圖2 多點梁式樁示意圖
3）根據原坡體穩定系數取1.15，利用樁前抗剪力不大于450KN/m；而樁前挖除土體的靜止壓力為210KN/m（區內地震烈度為0.2g）。
取下滑力與靜止土壓力最大值450KN/m為樁后土體的控制性潛在推力，這與技術人員提供的1476KN/m相差約3倍。這說明技術人員所計算分析的控制性抗滑樁推力是明顯偏大了的。
基于此，技術人員擬采用的2.4×3.6m×36m@6m的樁板墻，懸臂段設置3孔由6根組成的錨索抗滑樁設計是偏保守的，欠合理的。而宜采用1.25×1.5m×27m@6m的樁板墻，懸臂段設置5孔由4根組成的錨索抗滑樁（多點梁式錨索樁）進行處治，這樣，工程規�？纱蠓陆禐樵O(shè)計的33%左右。

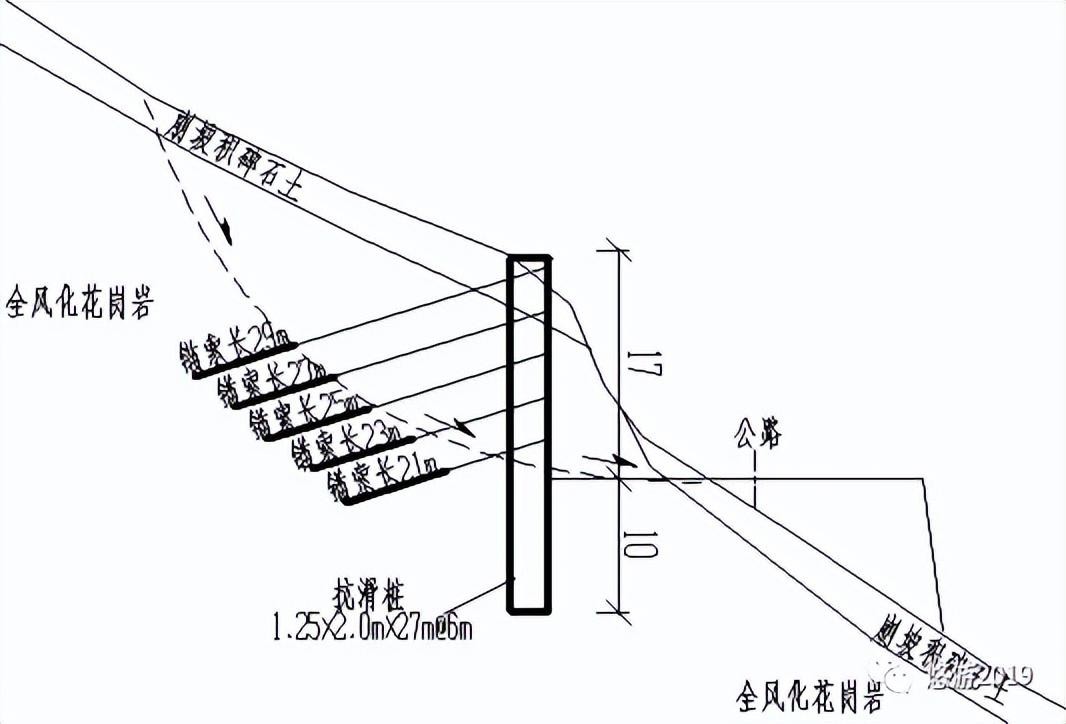

圖3 優化后的的工程地質斷面
