對于巖性較軟的巖體，當坡體中發育外傾貫通性結構面時，尤其是結構面中充填有泥膜或一定厚度的泥層時，在降雨作用下極易造成坡體依附于貫通性外傾結構面發育切層滑坡。尤其是當坡體上部為層面大于40°的陡傾角順層巖體時，易使下部巖體在上部陡傾角順層巖體的下滑力擠壓作用下，造成坡體依附于外傾結構面切穿巖體層面而發育切層滑坡。
某公路通過植被茂盛、自然坡度為15~35°的自然斜坡，地表為厚1.6~4.3m的粉質粘土，下伏巖性軟弱、產狀為85°∠42°的侏羅系粉砂質泥巖，坡向82°，為典型的陡傾順層坡體。公路路塹邊坡高17.5m，采用1:1的順層清方坡率設置，坡口線附近的土巖界面部位設置高5m擋墻，對后部的覆蓋層進行支擋。
工程施工完成后，由于降雨影響巖質邊坡出現了變形跡象，故技術人員在一、二級邊坡的坡面設置長度為9m的鋼錨管或錨桿框架進行防護。處治工程完工一年后，雨季期間在區內大暴雨作用下坡體再次出現滑移跡象。在距坡口線約42m的部位出現了長大貫通狀裂縫，裂縫寬約0.2~0.5m，下錯0.6m。坡口線擋墻結構伸縮縫出現30~50cm的錯位，但擋墻結構完好。一級邊坡框架全部損壞，并局部出現嚴重的上拱現象。

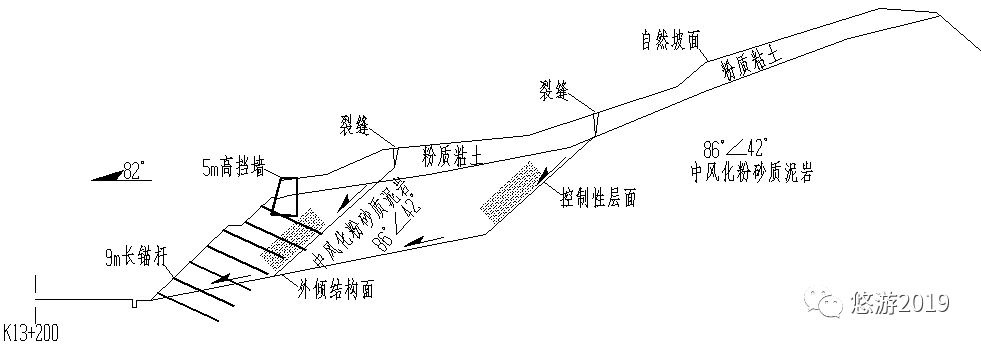

圖1 病害發生時的工程地質斷面圖

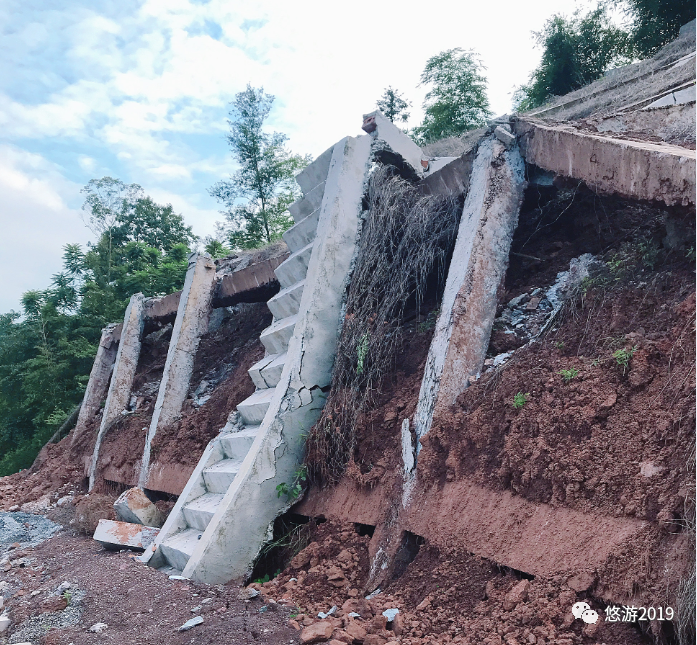

圖2 一級邊坡錨桿框架損壞嚴重

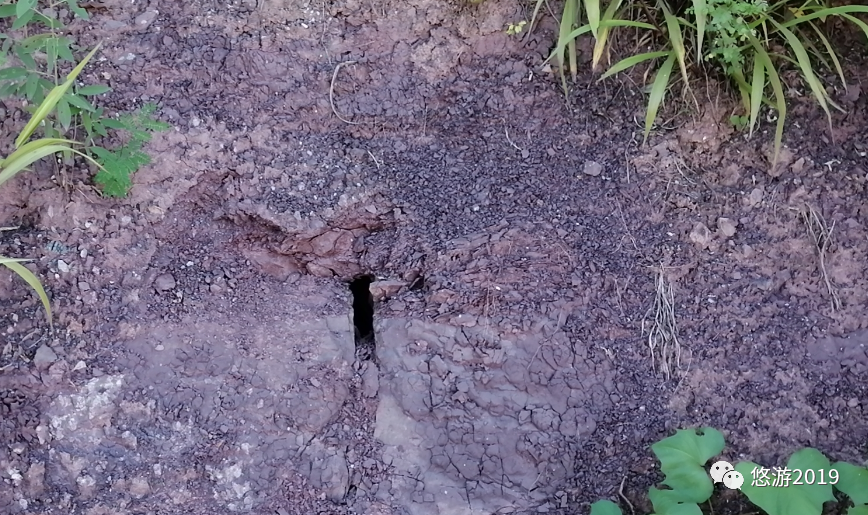

圖3 滑坡側界明顯

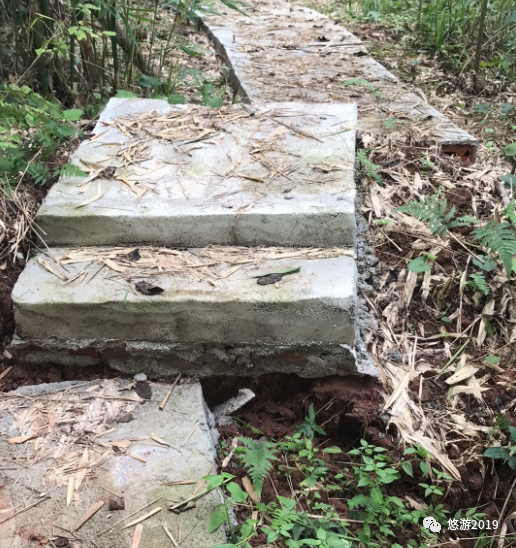

圖4 坡口線處擋墻錯位
從以上病害特征來看，病害坡體特征如下：
1、坡體節理裂隙發育，暴雨時造成大量地表水進入坡體軟化了巖體和具有夾泥層的產狀為55°∠12°的緩傾結構面，導致巖體依附于傾向坡外的緩傾結構面發生切層變形，進一步造成后部巖體依附于陡傾層面的巖體發生卸荷松弛，繼而擠壓前部依附于緩傾結構面的巖體，最終導致坡體發生以切層為主的坡體病害。
圖5 坡體發育的外傾傾傾結構面和豎向節理
2、從現場特征來看，由于病害的牽引發展，坡體發育前后兩級滑坡，若不及時進行處治，坡體病害存在進一步發展擴大的可能。
綜上，該病害坡體的加固重點是下伏的外傾緩傾結構面，而不宜對上部邊坡進行過量的加固。且考慮到二級邊坡錨固工程完整性較好，故病害坡體的加固重點是一級邊坡部位所在的下伏外傾緩傾結構面。
此外，考慮到坡口線部位的擋墻發生平移變形，擋墻抗滑力受損，故需對擋墻進行必要的加固，以提高其抗滑力。
基于此，可在一級邊坡進行適當?shù)钠旅嫫秸鸪耆茡p的錨桿框架后，在坡面上設置五排錨索長度為16~20m長框架，有效平衡坡體的下滑力。
在坡口線擋墻部位設置一排長度為18m的錨索，有效提高擋墻的抗滑力。錨索的長度以穿過前級滑坡的后緣為界。
其次，考慮到水對夾泥外傾結構面的軟化作用，故在坡腳擋墻部位設置長度較大的仰斜排水孔，疏排高邊坡下部的地下水，從而提高坡體自身穩定性。

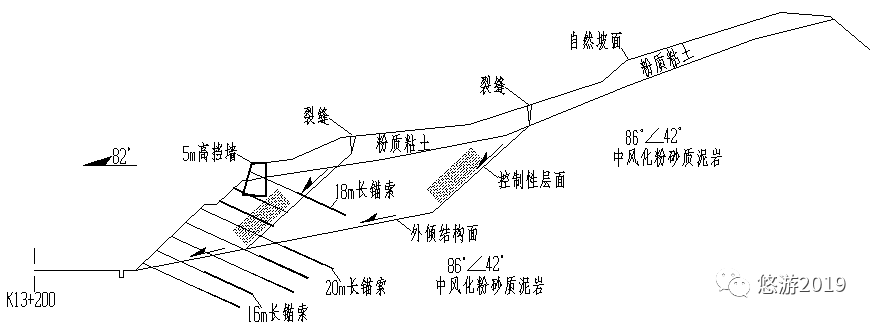

圖6 建議的工程地質斷面圖
