錯落式滑坡多發育產狀較為平緩的地層，往往為很多技術人員所忽視而留下安全隱患。因此，正確認識錯落式滑坡的特征，性質，就可為錯落式滑坡的預防或病害處治奠定基礎。
發生錯落式滑坡的坡體，基本上都在坡體下部發育一層厚度較大的軟弱底錯帶。這個軟弱底帶可以是厚層夾層，也可以是斷層等，只要與上部巖土體產生較大的物理力學性質差異即可。
坡體產生錯落式滑坡的第二個因素，就是坡體中往往發育豎向貫通性結構面。從而可使上部巖土體依附于該結構面，與臨空面配合而在重力作用下擠壓下部軟弱底錯帶，從而造成坡體發生以豎向變形為主的下錯。

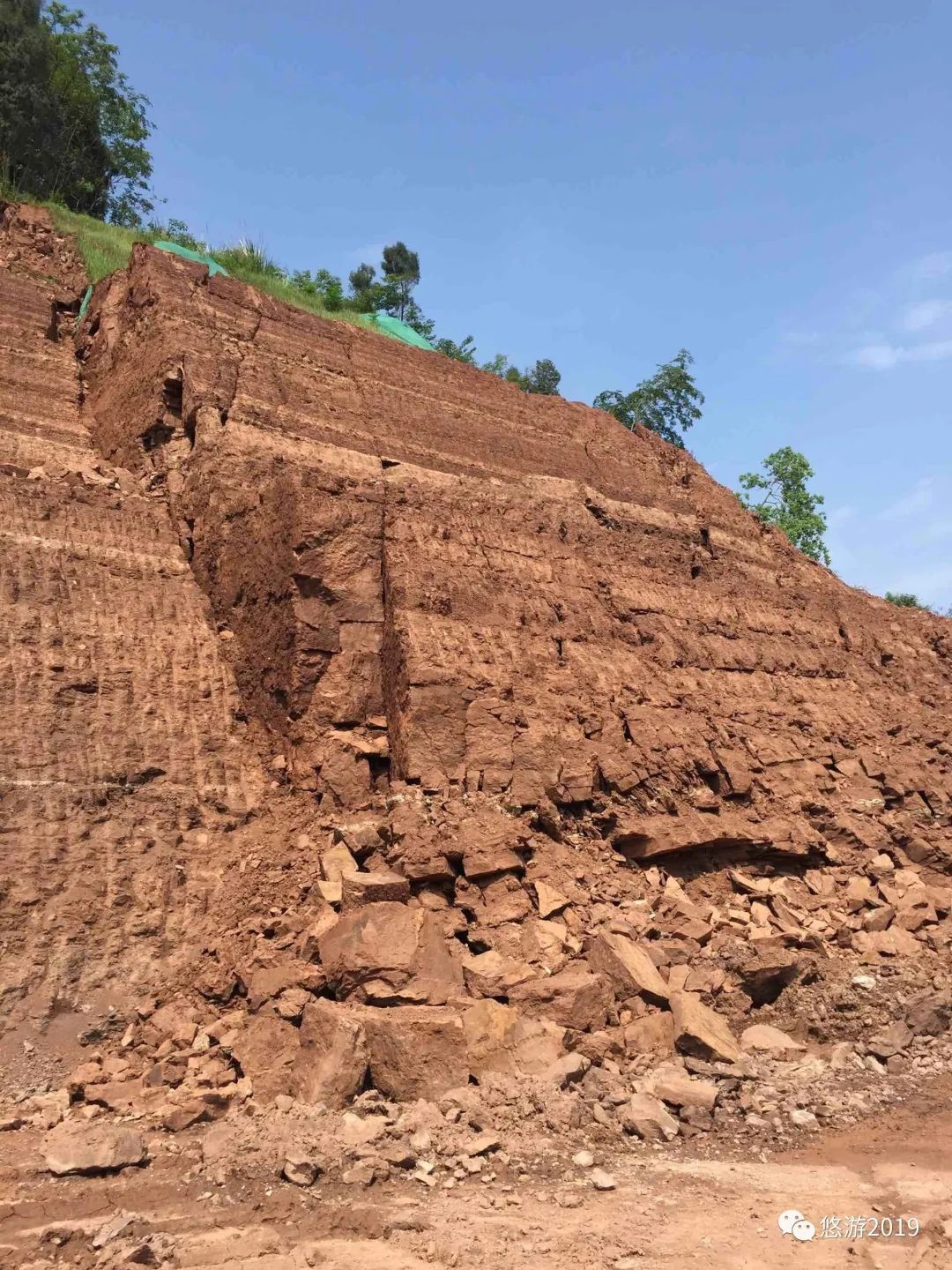

圖1 錯落式滑坡
依據錯落式滑坡發生的條件，此類病害的治理關鍵是減小上部巖土體對下部軟弱底錯帶的重力擠壓作用，或者有效提高下部軟弱底錯帶的抗剪能力，這是治理錯落式滑坡的關鍵所在。
案例
一、基本情況
線路通過構造剝蝕埡口，坡體主要由產狀為345°∠5°的強~中風化粉砂質泥巖構成。因此，技術人員采用1:0.75的坡率設置，形成高約33m的挖方邊坡，并在一級邊坡布置錨桿長為12m的框架工程進行固腳加固。
邊坡開挖至一級邊坡中下部時，坡體中出現可塑~軟塑狀全風化泥巖軟層，且與上部粉砂質泥巖接觸部位有大量地下水滲出。在坡體基本到位時，區內發生了122mm/d的強降雨，一級邊坡中下部的軟弱層在上部巖土體的重力作用下向外擠脹鼓出，距坡腳水平距離約64m（距坡口線水平距離約37m）的自然坡體部位發生了高約5m的下錯，形成了體積約13萬方的中型錯落式滑坡。

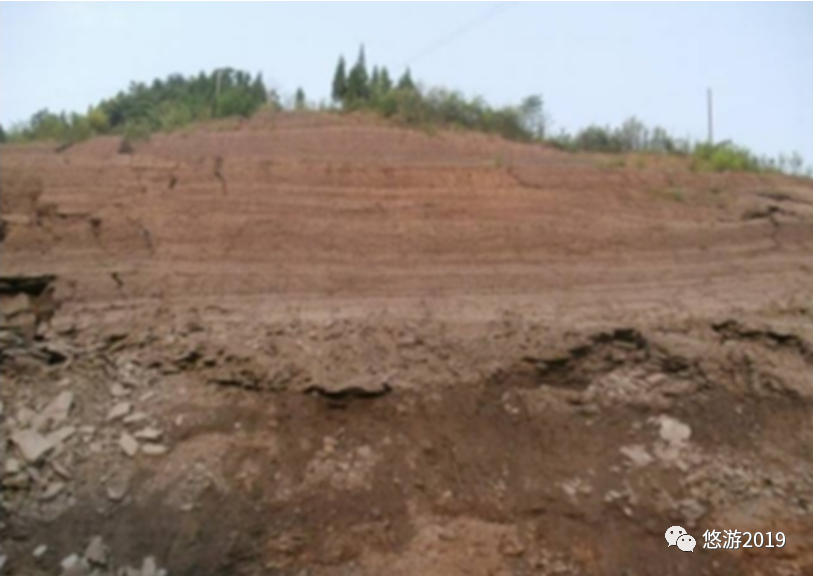

圖2 邊坡坡腳軟弱層出露

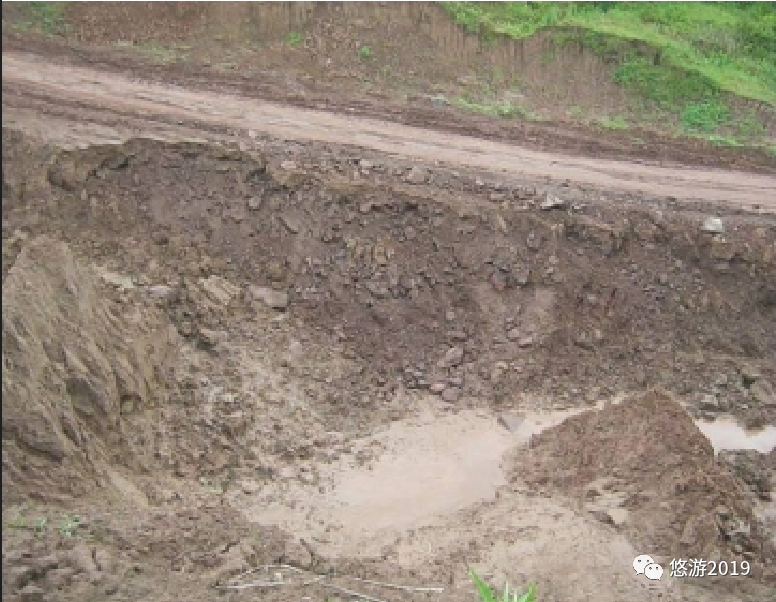

圖3 邊坡前緣積水

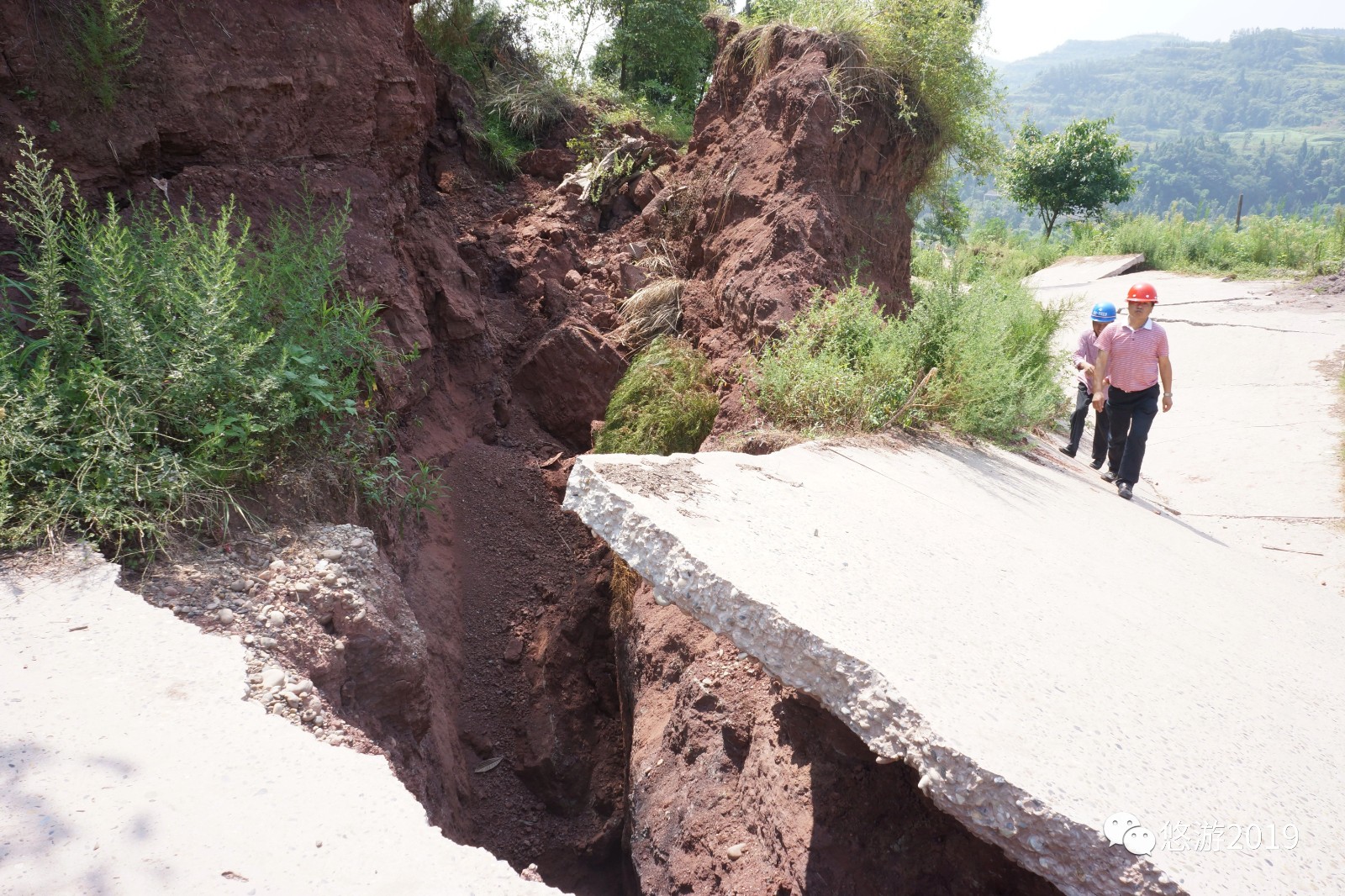

圖4 錯落體后緣下錯臺坎
二、病害發生機理
錯落式滑坡發生后，依據現場調查，發現坡體病害發生的機理如下：
1、開挖邊坡的坡向355°，構成坡體的巖體產狀345°∠5°，雖然為近水平狀地層，但略向外傾。從而導致后部寬緩的山體地下水長期向工程邊坡方向滲流，并在相對隔水的泥巖部位富集，從而為底錯帶的形成創造了條件。
2、坡體中發育一組313°∠85°的豎向貫通性結構面，極大地弱化了后部山體對錯落體的約束作用，條件成熟時易導致錯落體依附于該豎向結構面向下錯動，也極易造成地下水沿該豎向結構面下滲進入坡體，并在強降雨條件下，宜在下伏隔水的軟弱層以上的裂隙部位形成靜水壓力而向外擠壓坡體。
3、一級邊坡中下部發育一層厚約5m的可塑~軟塑狀全風化泥巖軟層，其抗壓、抗剪強度低，在邊坡開挖解決側向約束形成臨空面后，無法有效平衡上部坡體重力作用下的下滑力，導致坡體在底錯帶部位發生擠壓剪切變形而發生錯落式病害。

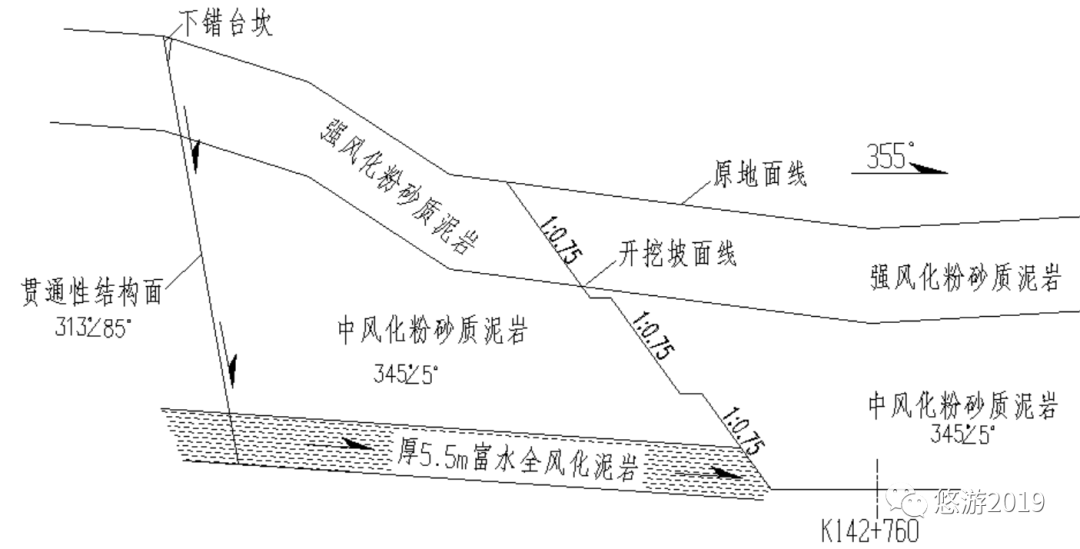

圖 5 坡體錯落代表性地質斷面圖
三、處治方案
依據錯落式滑坡的發生機理，有效減小底錯帶上部的巖土體壓力或提高下伏底錯帶的抗剪力是處治錯落式滑坡的關鍵�；诖�，該錯落式滑坡病害的處治采取了如下應急和永久措施。
1、在錯落體后緣陡坎以外約4m的部位，采取與強~中風化粉砂質泥巖物理力學性質相符合的坡率向下卸載，從而快速減小上部的巖土體對下伏底錯帶的重力擠壓作用。
結合工程經驗，卸載方量取整體錯落體方量的25%左右，卸載開挖邊坡坡率取1:1~1:0.75，邊坡最大高度為48m。且為進一步有效減小上部巖土體作用下的邊坡坡腳的應力集中問題，將二級平臺的寬度設置為9m，一級平臺設置寬度為4m，這也符合高邊坡的分級處治原則。
根據監測發現，卸載后坡體的變形速率快速減小，從而為永久工程的勘察、設計提供了充裕的時間，也為永久支擋工程規模的控制提供了便利。
2、根據坡體發生錯落后的坡體結構，結合室內土工試驗和對下伏軟弱底錯帶的物理力學參數進行反算，最終確定在卸載作用后，坡體在控制性暴雨工況下的錯落體下滑力為1012KN/m。故決定利用寬為4m的一級平臺設置規格為2×3×24m，間距為6m的錨索抗滑樁有效提高底錯帶的抗滑力。其中每根抗滑樁頂設置2孔長35m，設計拉力為550KN/孔的預應力錨索。這樣設置的好處是不但可有效控制錯落體的整體進一步變形，也為整個高為48m的高邊坡進行有效的“固腳”。
3、對一級邊坡設置錨桿長為12m框架進行加固，防止樁前的一級邊坡依附于底落帶發生變形。
4、對三級邊坡設置錨索長度為20m的框架工程，從而有效控制高邊坡上部分的邊坡的穩定性，也對整個高邊坡起到了“強腰”作用。
5、對二級、四級、五級邊坡采用錨桿框架進行加固防護，確保各級邊坡的局部穩定，也方便將來的坡面綠化。
6、在一級邊坡下部的軟弱底錯帶部位設置長40m的仰斜排水孔，且排水孔挑破相對隔水的底錯帶，從而有效疏排坡體地下水。
7、在塹頂后部設置環狀截水溝，防止坡后地表水向邊坡以滲流。

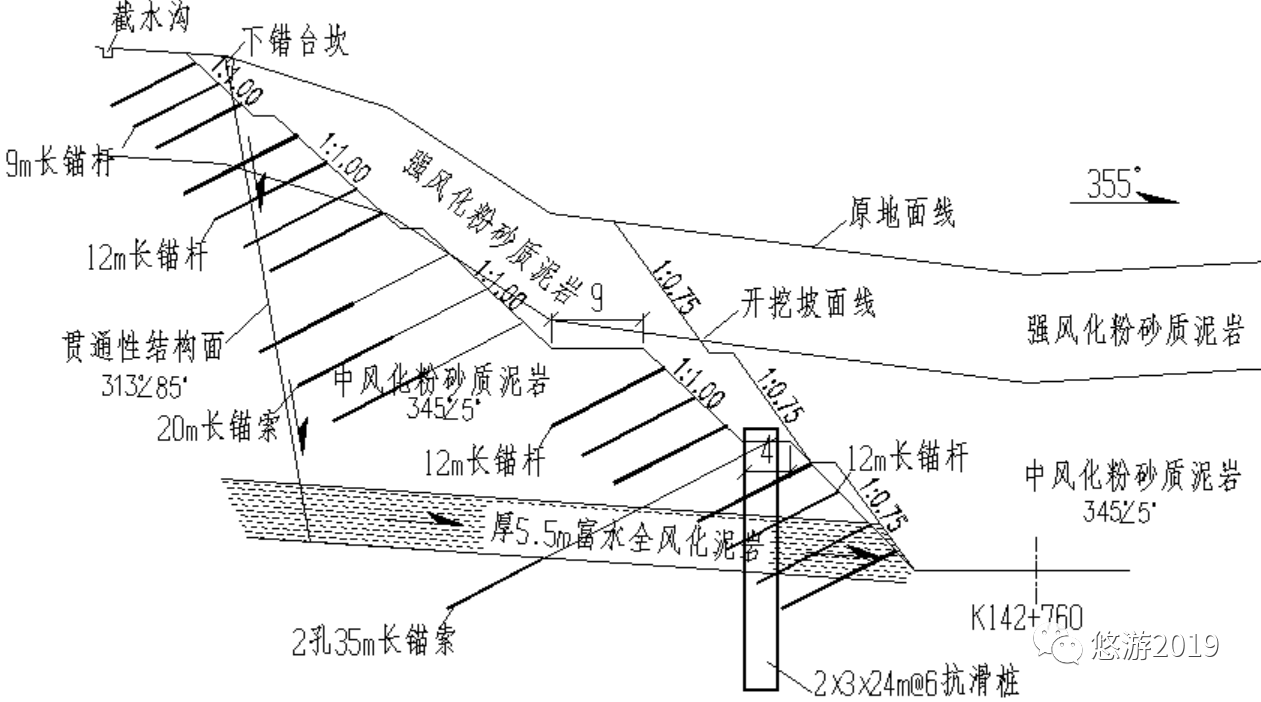

圖6 錯落體+高邊坡病害處治工程地質斷面圖
該處治方案經實施后，十一年來坡體一直保持穩定，顯示錯落體與高邊坡的整體穩定性處治，以及各級邊坡的穩定性防治，是有效的，可行的。
