“趨勢面-殘差分析”在處理物化探數據中的應用
劉先生的地質/ 地質老劉
一、前言
“趨勢面-殘差分析”在物化探數據處理中（信息的二次提取）起著重要的作用，在風險探礦項目的投資篩選中可以找到優質項目；在實際勘查中可減少盲目驗證異常。
二、趨勢面分析原理
1、物化探數據的解析
物化探數據包含著與空間地理坐標(X，Y)相關的3部分信息：一是反映區域性變化的，即反映總體的規律性變化部分，由區域構造、區域巖相、區域背景等大區域因素所決定；二是反映局部性變化的，即反映局部范圍的變化特征；最后一部分是反映隨機性變化的，它是由各種隨機因素造成的剩余。這就將化探值分解為3部分：
2、趨勢面分析的意義
趨勢面分析可用來確定地球化學指標的空間變化規律。
某種地理屬性在空間的連續變化，可以用一個平滑的數學平面加以描述。根據采樣點的屬性數據與地理坐標的關系，進行多元回歸分析得到平滑數學平面方程的方法，稱為趨勢面分析。趨勢面方程根據次數可分為：一次趨勢面方程、二次趨勢面方程、N次趨勢面方程。
美國Golden公司出品的Surfer軟件可以實現趨勢面-殘差分析方法。
三、操作過程
利用Surfer軟件，實現“趨勢面-殘差分析”過程。
1、數據準備。
由于化探數據中個別異常點的特高值會對趨勢面的形態產生很大的影響，因此應首先對原始數據加以處理。實際工作中多用低值總體累積頻率95％處的分位值作為高樣品值的臨界值，凡高于臨界值的觀測值全部用臨界值代替。
2、趨勢面提取與殘差計算
詳見附件。
3、元素異常圈定
剩余值是某一位置上原始觀測值與經過該點的趨勢值之差，利用各點的剩余值作出等值線分布圖。
四、實例
本人在實際工作中處理過多個項目，包括內蒙古額吉納旗的銅鉬礦普查項目、四川省甘洛縣銅鉛鋅多金屬礦普查項目、云南滇西鉛鋅多金屬礦項目的二次數據處理。
1、參數對比
以內蒙古額吉納旗某礦區化探為例，進行對比。
該項目完成了1/2.5萬的土壤地球化學測量，分析12種元素，圈定4處化探組合異常，但工程驗證一直沒有突破。
按照組合異常，分割成多個小區，分別計算背景值與異常值下限，避免多元素不同背景值的影響，丟失弱異常。
以下實例選擇其中的一個小區說明，通過聚類分析、因子分析、主成分分析后，具有找礦意義的有4種元素（Cu、Zn、Mo、Ag）。
2、Cu元素成圖效果對比
還是以內蒙古某礦區化探為例，以主成礦元素Cu、Mo為例。

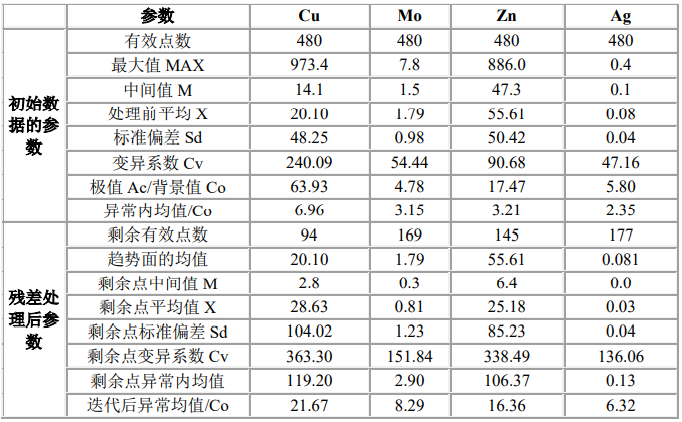

（1）Cu元素的變異系數最大，在殘差處理前后是一致的。Cu元素的“極值/背景值Co”、大于異常下限點的“均值/背景值Co”、“均值/下限值”在本區內是最高的，Cu元素應該是本區內最有成礦潛力的元素。

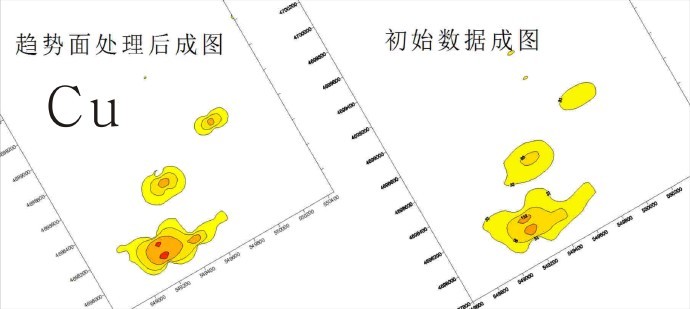

（2）異常圖對比：異常的形態變化不大，但殘差處理后更清晰（下圖1）。
圖1 Cu元素處理前后的對比圖
3、Mo元素
（1）Mo元素的變異系數，殘差處理后，大大提高了。

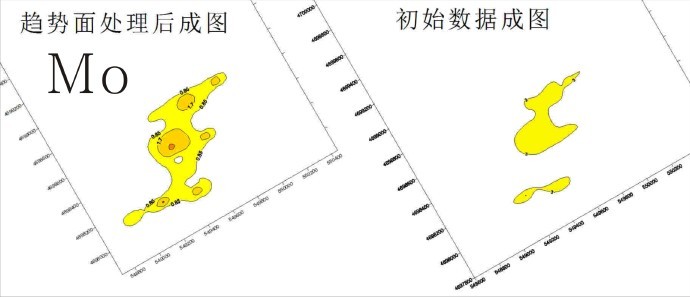

（2）從異常圖來看，形態更清晰，更完整、更連續，異常的分級更明顯（下圖2）。
圖2 Mo元素處理前后的對比圖
4、找礦驗證
探槽中見到銅、鉬礦體。
本區為干旱荒漠環境，呈堿性，可能使Cu富集、Mo貧化。
有人認為應以找銅礦為主；結合地質、巖性、電法測量，本人認為應以找鉬礦為主。
五、結語
（1）在探礦過程中，地質人員不理解物化探的本質，物化探人員又對地質勘查理解不深，經常的脫節，導致找礦的成功率是降低的。
（2）是否注意到一個現象，礦業公司在找礦勘查過程中，地勘單位天天設計驗證異常；其實多數是假異常，更多的是瞎貓碰死耗子的過程，信不信由你。這句話可能會得罪的很國內多地勘單位。
參考文獻：李隨民等．Surferr軟件中利用趨勢面方法圈定化探異常[J]．地質與勘探，2007(2）。
附：Surfer軟件實現“趨勢面-殘差分析”的操作過程。
1、數據準備。
與計算背景值、異常值下限一樣，防止特異值影響。
實際工作中多用低值總體累積頻率95％處的分位值作為高樣品值的臨界值，凡高于臨界值的觀測值全部用臨界值代替。
2、趨勢面提取

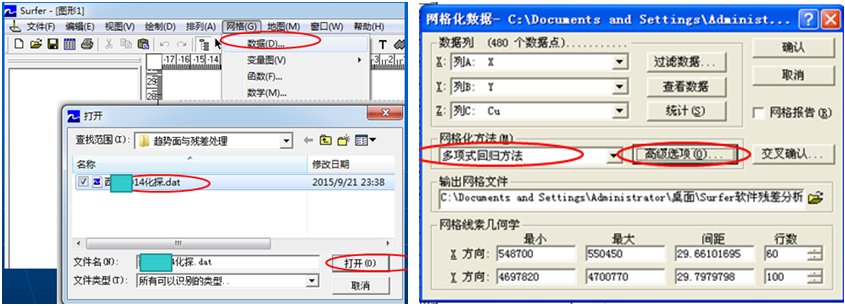

步驟1：Surfer軟件菜單下，命令：網格(Grid)→數據(Data)→導入數據文件→選擇“多元回歸法(Polynomial Regression)”方法（圖1）。
圖1

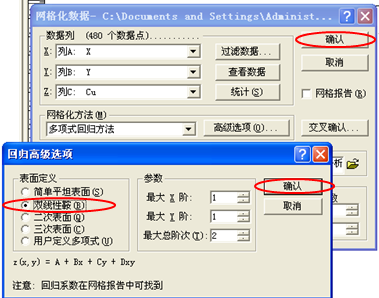

步驟2：點擊“高級選項（Advanced Options）”按鈕，則彈出“回歸高級選項（Regression Advanced Options）”對話框；可在“表面定義（Surface Definition）”選擇框中選取“雙線性鞍 (Bi-linear sadie)” (圖2)。
圖2
注：提供選用的回歸類型有“簡單平面 (Simple planar surf)”、“雙線性鞍 (Bi-linear sadie)”、“二次曲面(Quadraticsurface)”、“三次曲面(Cubic surface)”和“用戶自定義多項式(User defined polynomiM)”。選擇不同的多項式類型，在“參數（Parameters）”選擇框中的值會相應改變，其中“最大總階次（Max Total）”框?yàn)橹付ǘ囗?xiàng)式中X和Y最大的次數之和。

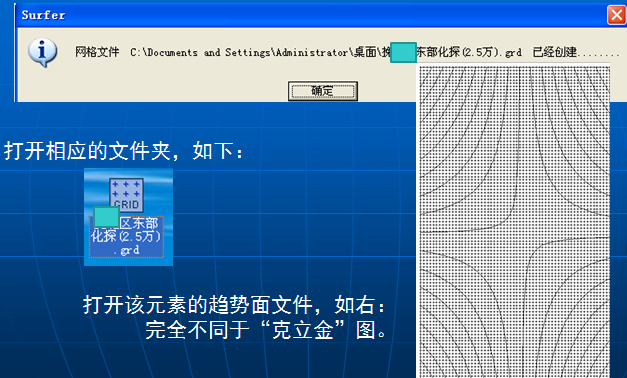

步驟3：點擊確定，創建相應元素的趨勢面文件（圖3）。
圖3
3、剩余值(殘參)計算
殘參值是相應位置原數據的觀測值與趨勢值之差，計算剩余值的命令在“網格(Grid)→殘差（Residuals）”。

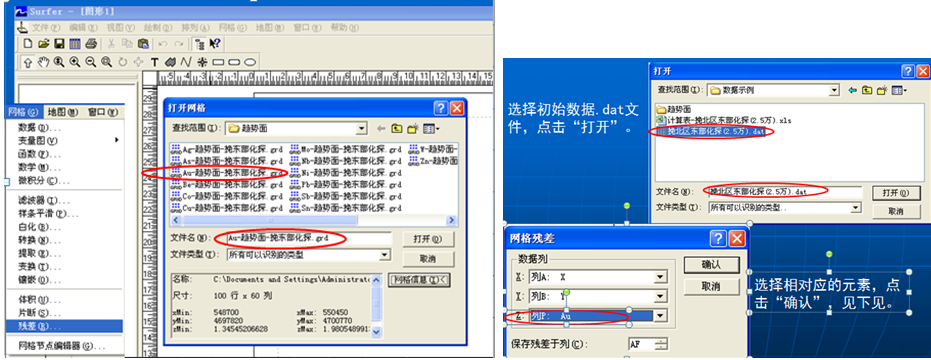

步驟1：Surfer軟件菜單下，首先在“打開網格(Open Grid)”對話框中選擇某一元素的殘參的格網文件(XXX.grd)，單擊確定后出現“打開Open”對話框，在其中選擇與該元素相對應的數據文件(XXX-1.dat)。單擊打開，出現“（Grid Residuals）”對話框，分別指定數據文件中X、Y、Z數據所在的列，殘參相應的存儲在最后一列（圖4）。
圖4
步驟2：單擊“確定”后，系統自動打開一個選擇元素的工作表，并在表中最后一列顯示新產生的殘參值（圖5），然后可作進一步處理。
圖5 殘差處理數據表
4、元素異常圈定
利用各點的剩余值，作出等值線分布圖。
值得注意的是，剩余值并不完全等于局部異常，它只是局部異常分量與隨機因素造成的隨機分量（噪音）之和。在地質找礦中，高于趨勢部分的剩余意義較大，為元素富集區域，故實際工作中常用正剩余值進行數據分析與統計，并圈定異常圖。
