XG-I懸掛式波速測井儀
XG-Ⅰ懸掛式波速測井儀的研制成功，填補了國產波速測井儀方面的一項空白,為工程勘察中的波速測試增加了一種方便的測試儀器。該儀器達到了國外同類儀器水平,為國內自主開發的首套集成式懸掛式波速測井儀,達到了國內先進水平。
XG-Ⅰ懸掛式波速測井儀是一套高分辨率、數字化的測井儀器,具有分時采樣,迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。
儀器測試技術符合《巖土工程勘察規范》GB50021—2001和《建筑抗震設計規范》Gb50011—2001中的有關規定。

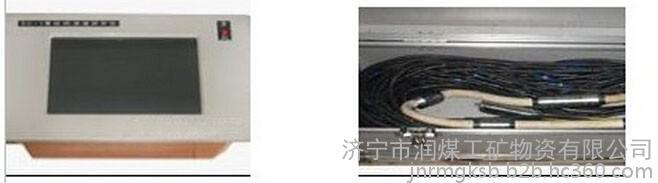

XG-Ⅰ懸掛式波速測井儀主要由主機、井中懸掛式探頭及連接電纜、信號電纜、觸
發電纜等組成。井中懸掛式探頭主要由全密封電磁式激振源、兩個獨立的全密封檢波
器及高強度連接軟管等組成。
方法原理 :
在鉆孔中以井液作為耦合劑,用電磁震源垂直于井壁作用一瞬時沖擊力,就在井壁地層中產生兩種類型質點振動,一種是質點振動方向垂直于井壁,沿井壁方向傳播,稱為S波(剪切波,橫波);另一種是質點振動方向與傳播方向相同稱為P波(壓縮波,縱波)。
檢波器接受S波的振動信號并轉換成電信號,然后傳輸?shù)接?jì)算機,計算機對信號進行數據處理后采用兩道互相關分析法,自動計算S波在兩道檢波器見傳播的時間差,從而計算出兩道間的S波傳播速度。
擴展功能:
地脈動測試、地基動力特性測試、振動監測。
主要技術指標:
＊通道數:1至3道可選;采樣間隔:0.02ms-4ms; ＊采樣點數:512-4096;各道時間一致性:≤0.1ms;
＊各道振幅一致性:<3% 頻率范圍:5-1000Hz ＊前放增益:18-60dB;A/D轉換精度;14位;
＊輸入阻抗:≤10kΩ； ＊觸發方式:脈沖、通斷; ＊延時:0-8000ms可選。
現場測試:
準備工作:儀器、計算機充電,儀器試工作,材料、工具準備。
到達現場后,向現場勘察人員了解有關資料,如建設單位、勘察單位、工程名稱、鉆孔編號、鉆孔深度、鉆孔地質情況、有無軟弱夾層(易縮徑)等,并盡可能收集鉆孔柱狀圖,對收集到的資料應予紀錄。
現場準備:孔中注滿水,清理場地,選好測試位置;連接好儀器、計算機、井中電纜觸發端;打開主機、計算機,執行“波速測井程序”,把電纜信號輸入端連接到主機上,測試儀器噪聲;
把電纜勻速放至孔底,在下放過程中應注意有無遲滯現象,了解縮徑情況、記住縮徑位置。測試工作開始,鼠標點擊“觸發”,按“激發”按鈕,察看采集到的波形,確認無誤后,電纜上提1m,待電纜穩定后,繼續測試。在有軟土夾層時應加快測試工作，避免縮徑引起探頭卡堵。測試至上部時，若孔中無水,則應注滿水后在測試。
