地震頻率諧振技術在煤層氣水平井地質導向識別中的應用

2020-2021年，為了配合煤層氣水平井地質導向工作，北京派特森公司在山西和河南相繼開展了地震頻率諧振技術對儲層的小斷層勘探工作。圖3 為其中的一個水平井地質導向勘探成果。圖中左側為波阻抗勘探剖面，右側為常規反射地震三維時間偏移剖面。波阻抗剖面中紅顏色為高波阻抗，暗色為低波阻抗�？梢灶A(yù)測，煤層氣儲層是一套煤巖-煤系地層，密度和橫波速度與圍巖相比相對較低，所以呈低波阻抗特征。在不太長的剖面距離內，該地層厚度不會有較大變化特別是不應該具有突變。如果橫向密度發生突變并且連帶上下地層都發生突變，即使地層沒有發生視覺上的錯動，大概率事件應該是出現了斷層或稱為裂隙帶。我們根據該原則對地震頻率諧振的波阻抗剖面進行了地質解釋。

該剖面左端1100米深度是目的層，右端點已經有一口直井，目的層在地面深度以下1250米處，600米水平距離內目的煤層有150米落差。之所以采用地震頻率諧振勘探技術對這個600米長度的剖面進行勘探，是由于水平井鉆探到本測線左端點時遇到了斷裂而丟失了煤炭目的層。地震時間域反射剖面（圖3右）難以解釋出斷裂的存在，接續600多米鉆井過程中要連續下行150米是否還有斷裂存在和斷裂的斷距是多少都是一個未知數。因此，水平鉆井停鉆等待地震頻率諧振勘探結果給出上述答案。

如圖所示，地震頻率諧振波阻抗成像結果揭示了數條小型斷層，斷距不大但性質明晰。查常規地震反射剖面，雖然目的層具有明顯的同相軸特征可以追蹤，但明顯的斷層卻沒有被揭示出來。依據圖3中地震頻率諧振勘探的地質解釋成果，水平井成功突破了復雜的斷裂帶，打成了本地區該公司第一口煤層氣開發井。

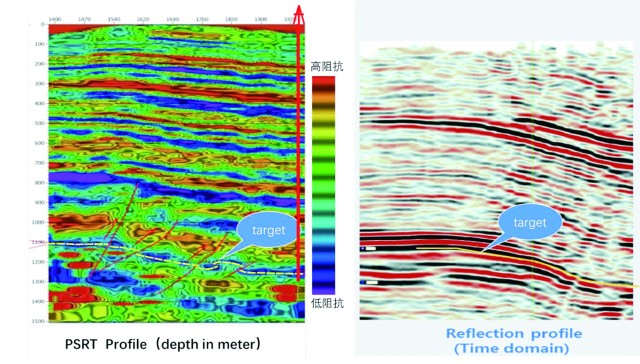

圖3煤層氣目標區地質勘探中的被動源地震頻率諧振勘探波阻抗剖面與反射地震勘探剖面對比。左：地震頻率諧振勘探波阻抗剖面；右：三維反射地震勘探時間域剖面。在目標區頻率諧振波阻抗剖面可見若干條小型斷層；反射地震剖面上難以分辨出斷層或斷裂帶。
