一、WQB防爆潛水泵概述:

該泵由隔爆型電動機和下泵同軸組成裝式潛水排污泵,外殼防護等級為IP68,防爆等級ExdIIBT4。它適用于有甲烷或煤塵爆炸性氣體混合物的煤礦、化工、石油等行業中安全排放及其他防爆場所使用。徹底解決了普通潛水排污泵無特別防爆裝置的危險性,濃漿泵不能抽吸體積較大的顆粒,以及污水泵易堵塞的難題。

二、WQB防爆型排污潛水泵特點:
1.礦用隔爆,結構緊湊,重量輕、非常適合于礦井的搬運及安裝;
2.整個機組潛入水中工作,不必建造泵房,減少安裝費用;
3.啟動時不必灌引水,可以瞬時啟動;
4.與非潛水式水泵機組相比,具有不怕水淹之特點;
5.運行噪聲低、震動小;
6.雙端密封,經久耐用,安全可靠。

三、WQB防爆潛水泵ExdIIBT4使用條件:

( 1 )電泵出水口流量不得大于額定值(在規定揚程范圍內使用);
( 1 )抽送清水或固體雜質的體積比不大于2%的輕度污水;
( 1 )潛水深度不超過5m;
( 1 )水溫不越過+40℃;
( 1 )抽送液體的PH值5-9之間。

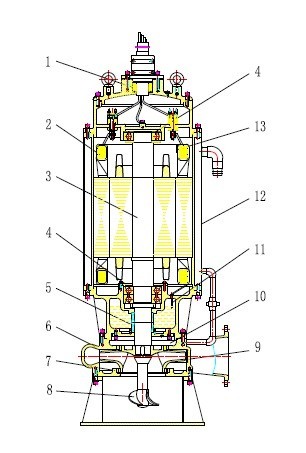

四、WQB防爆型排污潛水泵ExdIIBT4結構圖

1 電纜進線密封裝置
采用兩級橡膠圈密封,完全防止水從電纜處滲入電機內部。

2 電機
專門設計的隔爆型潛水電機,防護等級為IPX8,定子繞組絕緣等級為F 級(155℃),正常溫升條件下,電機絕緣壽命延長。

3 轉子總成轉子總成
嚴格按G6.3 級做動平衡試驗,保證泵運行時振動最小,軸承和密封壽命更長。

4 軸承
上部的深溝球軸承與下部的角接觸球軸承組成軸的可靠支撐。軸承采用低噪音音軸承,確保電泵平穩運轉。

5 軸封
軸封采用兩套機械密封,各自獨立工作,提供雙重保險。機械密封工作在油室中,潤滑和冷卻條件好,使用壽命長久。

6 泵殼
泵殼為單蝸殼型,通過斷面大,無堵塞性能好。

7 密封環
密封環可以更換,降低維護成本。密封環材質可采用高鉻材料,堅硬耐磨。

8 攪拌頭(選配件)
具有攪勻防沉淀作用,能夠使水與沉淀物及固體顆�；旌暇鶆�,大大提高泵的過流能力。

9 葉輪
葉輪為雙流道形式,與泵殼相匹配,采用全揚程無過載設計,揚程從*值到*值使用均不會造成電機過載損壞。葉輪流道尺寸寬,無堵塞性能好。

10 泄壓室
葉輪后部設計有泄壓室,葉輪軸向力得到有效平衡,減輕軸承的負荷,使軸承運行壽命更長。

11 油室泄漏傳感器
軸封油室內設置泄漏傳感器。水進入油室到一定程度后,傳感器發出信號,外部專用控制裝置對電泵實施保護。

12 冷卻水套
22 千瓦以上電機外部設置有冷卻水套,用泵所輸送的水對電機進行循環冷卻,保證電泵在*水位,仍能正常運轉。

13 電機繞組溫度傳感器
電機定子繞組內裝有PT100 溫度傳感器,對電機繞組溫度進行監控,通過外部專用控制裝置對電機過熱進行保護。
